| 材質(zhì) : | 玻璃棉 | 產(chǎn)品類別 : | 玻璃棉制品 |
| 產(chǎn)品種類 : | 保溫棉 | 等級 : | A |
| 品牌 : | 正旭 | 應(yīng)用范圍 : | 彩鋼大棚 |
| 產(chǎn)地 : | 河北廊坊 | 導(dǎo)熱系數(shù)（常溫） : | 0.035 |
| 低溫彎折≤ : | 20 | 斷裂伸長率 : | 15 |
| 抗彎強(qiáng)度 : | 國標(biāo) | 抗壓強(qiáng)度 : | 國標(biāo) |
| 使用溫度 : | 350 | 芯材 : | 玻璃棉 |
| 形態(tài) : | 纖維狀 | 形狀 : | 卷板 |
廊坊正旭保溫材料有限公司?是一家專業(yè)生產(chǎn)各類保溫、隔熱材料的專業(yè)性企業(yè)。擁有熟練的質(zhì)控人員和工人，在規(guī)范的而且嚴(yán)密的企業(yè)管理下，我廠產(chǎn)品無論從設(shè)計生產(chǎn)、銷售和服務(wù)的任何一個環(huán)節(jié)，都具備穩(wěn)定可靠的質(zhì)量保證。 我廠秉承“以質(zhì)取勝 鑄造輝煌”的企業(yè)方針，時刻以顧客為關(guān)注焦點(diǎn)，用全新的經(jīng)營理念，摯誠與各界同仁合作，創(chuàng)更輝煌的業(yè)績。 公司自成立以來，一直秉承以質(zhì)量鍛造品牌品質(zhì)，以售后提升品牌價值的理念立足于行業(yè), 多年來公司始終以優(yōu)良的品質(zhì)、良好的信譽(yù)及合理的價格深受廣大客戶的好評。 客戶的信賴是我們前進(jìn)的動力。我們將一如既往的注重客戶及合作伙伴的感受，穩(wěn)健務(wù)實(shí)，執(zhí)著于服務(wù)與品質(zhì)，與尊敬的客戶、合作伙伴及員工共贏。我們希望能與商界同仁真誠合作，共謀發(fā)，尋求更廣泛的交流合作！

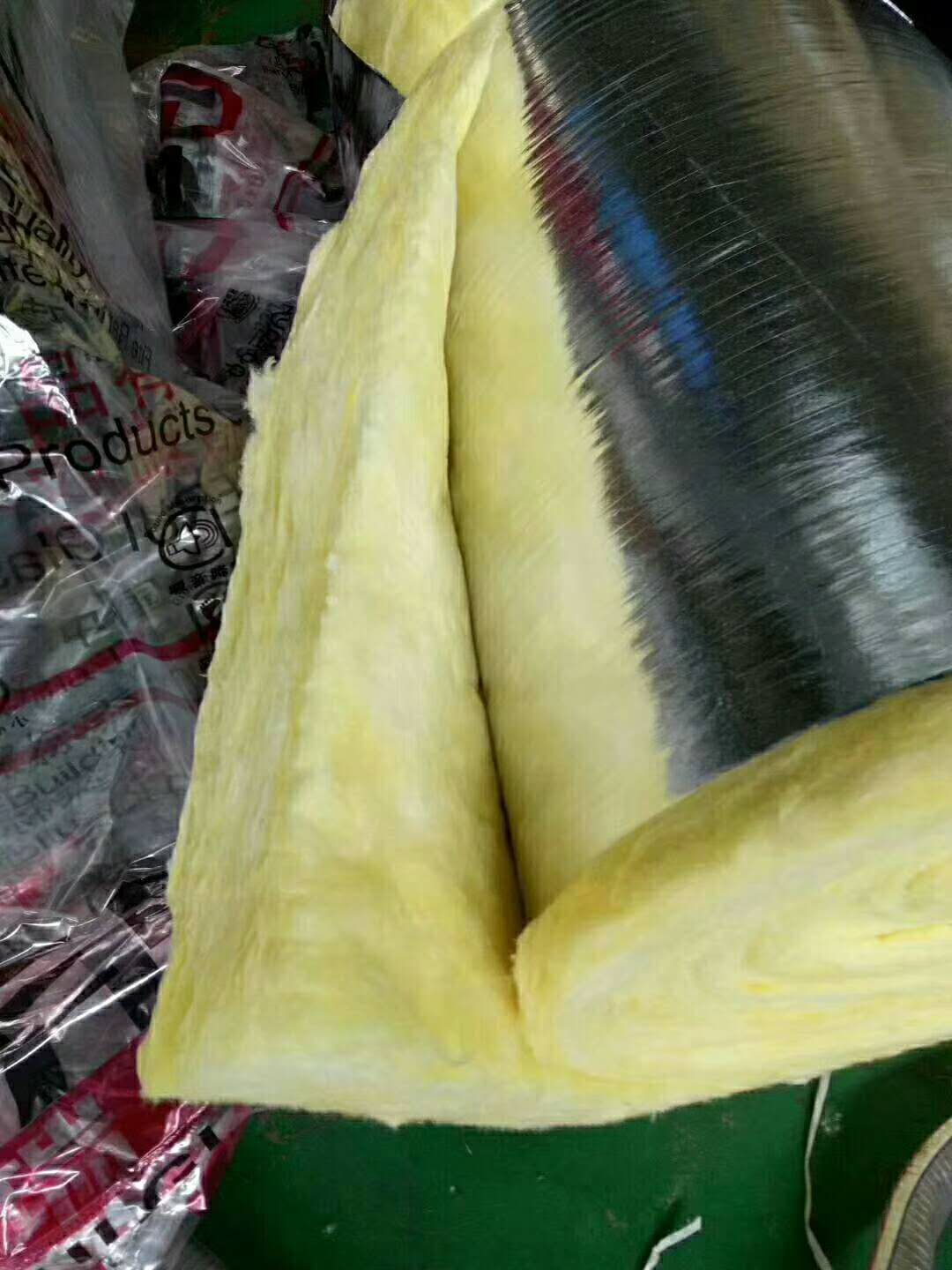

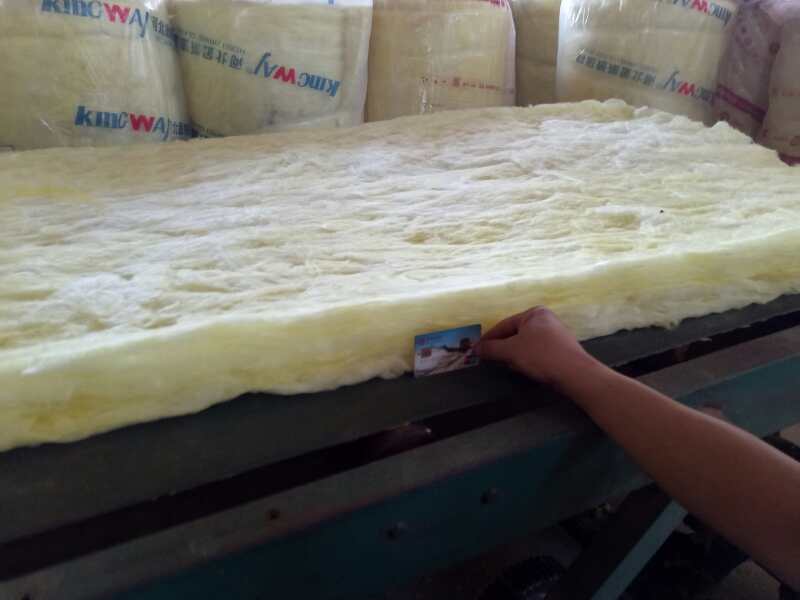

玻璃棉基本簡介
離心玻璃棉屬于多孔吸聲材料，具有良好的吸聲性能。離心玻璃棉能夠吸聲的原因不是由于表面粗糙，而是因?yàn)榫哂写罅康膬?nèi)外連通的微小孔隙和孔洞。當(dāng)聲波入射到離心玻璃棉上時，聲波能順著孔隙進(jìn)入材料內(nèi)部，引起空隙中空氣分子的振動。由于空氣的粘滯阻力和空氣分子與孔隙壁的摩擦，聲能轉(zhuǎn)化為熱能而損耗。離心玻璃棉板是離心玻璃棉經(jīng)過固化處理后制成的具有一定強(qiáng)度的板材制品，無論在高溫或低溫環(huán)境中均能保持良好的保溫隔熱吸音性能，主要用于高級建筑的內(nèi)墻隔間，天花吊頂，鐵皮風(fēng)管或風(fēng)箱內(nèi)的保溫，演播室、機(jī)房等內(nèi)的吸聲降噪的.
離心玻璃棉對聲音中高頻有較好的吸聲性能。
影響離心玻璃棉吸聲性能的主要因素是厚度、密度和空氣流阻等。密度是每立方米材料的重量。空氣流阻是單位厚度時材料兩側(cè)空氣氣壓和空氣流速之比。空氣流阻是影響離心玻璃棉吸聲性能 重要的因素。流阻太小，說明材料稀疏，空氣振動容易穿過，吸聲性能下降；流阻太大，說明材料密實(shí)，空氣振動難于傳入，吸聲性能亦下降。對于離心玻璃棉來講，吸聲性能存在 流阻。在實(shí)際工程中，測定空氣流阻比較困難，但可以通過厚度和容重粗略估計和控制。1、隨著厚度增加，中低頻吸聲系數(shù)顯著地增加，但高頻變化不大（高頻吸收總是較大的）。2、厚度不變，容重增加，中低頻吸聲系數(shù)亦增加；但當(dāng)容重增加到一定程度時，材料變得密實(shí)，流阻大于 流阻，吸聲系數(shù)反而下降。對于厚度超過5cm的容重為16Kg/m3的離心玻璃棉，低頻125Hz約為0.2，中高頻（>500Hz）的吸聲系數(shù)已經(jīng)接近于1了。當(dāng)厚度由5cm繼續(xù)增大時，低頻的吸聲系數(shù)逐漸提高，當(dāng)厚度大于1m以上時，低頻125Hz的吸聲系數(shù)也將接近于1。當(dāng)厚度不變，容重增大時，離心玻璃棉的低頻吸聲系數(shù)也將不斷提高，當(dāng)容重接近110kg/m3時吸聲性能達(dá)到 值，50mm厚、頻率125Hz處接近0.6-0.7。容重超過120kg/m3時，吸聲性能反而下降，是因?yàn)椴牧献兊弥旅埽懈哳l吸聲性能受到很大影響，當(dāng)容重超過300kg/m3時，吸聲性能減小很多。建筑聲學(xué)中常用的吸聲玻璃棉的厚度有2.5cm、5cm、10cm，容重有16、24、32、48、80、96、112kg/m3。通常使用5cm厚，12-48kg/m3的離心玻璃棉。
離心玻璃棉的吸聲性能還與安裝條件有著密切的關(guān)系。當(dāng)玻璃棉板背后有空氣層時，與相同厚度無空氣層的玻璃棉板吸聲效果類似。尤其是中低頻吸聲性能比材料實(shí)貼在硬底面上會有較大提高，吸聲系數(shù)將隨空氣層的厚度增加而增加，但增加到一定值后效果就不明顯了。
? ??使用不同容重的玻璃棉疊和在一起，形成容重逐漸增大的形式，可以獲得更大的吸聲效果。例如將一層2.5cm厚24kg/m3的棉板與一層2.5cm厚32kg/m3的棉板疊和在一起的吸聲效果要好于一層5cm厚32kg/m3的棉板。將24kg/m3的玻璃棉板制成1m長的斷面為三角型的尖劈，材料面密度逐漸增大，平均吸聲系數(shù)可接近于1。
離心玻璃棉在建筑使用中，表面往往要附加有一定透聲作用的飾面，如小于0.5mm的塑料薄膜、金屬網(wǎng)、窗紗、防火布、玻璃絲布等，基本可以保持原來的吸聲特性。離心玻璃棉具有防火、保溫、易于切割等優(yōu)良特性，是建筑吸聲 常用的材料之一。
但是由于離心玻璃棉表面無裝飾性，而且會有纖維灑落，因此必須制成各種吸聲構(gòu)件隱蔽使用。 常使用也是造價 低廉的構(gòu)造是穿孔紙面石膏板的吊頂或做成內(nèi)填離心玻璃棉的穿孔板墻面，穿孔率大于20%時，基本能夠完全發(fā)揮出離心玻璃棉的吸聲性能。為了防止玻璃棉纖維灑出，需要在穿孔板背后附一層無紡布、桑皮紙等透聲織物，或使用玻璃布、塑料薄膜等包裹玻璃棉。與穿孔紙面石膏板類似的面板還有穿孔金屬板（如鋁板）、穿孔木板、穿孔纖維水泥板、穿孔礦棉板等。
玻璃棉板經(jīng)過處理后可以制成吸聲吊頂板或吸聲墻板。一般常見將80-120kg/m3的玻璃棉板周邊經(jīng)膠水固化處理后外包防火透聲織物形成既美觀又方便安裝的吸聲墻板，常見尺寸為1.2m×1.2m、1.2m×0.6m、0.6m×0.6m，厚度2.5cm或5cm。也有在110Kg/m3的玻璃棉的表面上直接噴刷透聲裝飾材料形成的吸聲吊頂板。無論是玻璃棉吸聲墻板還是吸聲吊頂板，都需要使用高容重的玻璃棉，并經(jīng)過一定的強(qiáng)化處理，以防止板材變形或過于松軟。這一類的建筑材料既有良好的裝飾性又保留了離心玻璃棉良好的吸聲特性，降噪系數(shù)NRC一般可以達(dá)到0.85以上。
在體育館、車間等大空間內(nèi)，為了吸聲降噪，常常使用以離心玻璃棉為主要吸聲材料的吸聲體。吸聲體可以根據(jù)要求制成板狀、柱狀、錐體或其他異型體。吸聲體內(nèi)部填充離心玻璃棉，表面使用透聲面層包裹。由于吸聲體有多個表面吸聲，吸聲效率很高
