| 材質 : | 235B | 倉庫所在城市 : | 滄州 |
| 倉庫 : | 神舟庫 | 質量等級 : | 正品（受理質量異議） |
| 加工服務 : | 深加工（沖壓、折彎等）,粗加工（開平、分條等） | 配送服務 : | 可配送到廠 |
| 貨物銷售類型 : | 現貨 | 用途范圍 : | 機械制造,電梯,壓力容器,建筑裝飾,化工設備 |
| 計重方式 : | 過磅 |
?

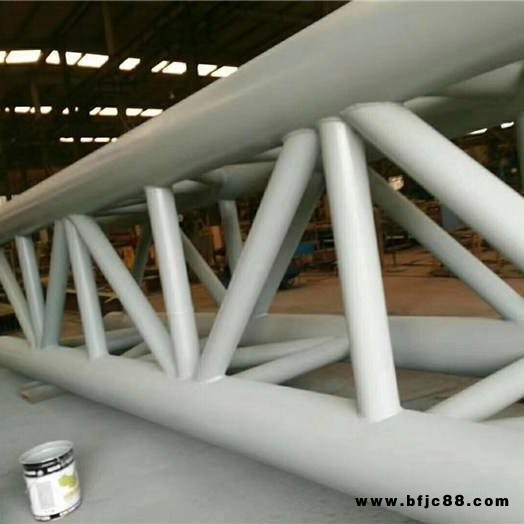

桁架 （jià）（truss）：一種由桿件彼此在兩端用鉸鏈連接而成的結構。桁架由直桿組成的一般具有三角形單元的平面或空間結構，桁架桿件主要承受軸向拉力或壓力，從而能充分利用材料的強度，在跨度較大時可比實腹梁節省材料，減輕自重和增大剛度。
“桁”字念“héng”，由于“桁”字較少使用，誤被念為“háng”（行），故此，“行架”由此得名。 桁架的定義： 由桿件通過焊接、鉚接或螺栓連接而成的支撐橫梁結構，稱為“桁架”。
桁架的優點是桿件主要承受拉力或壓力，可以充分發揮材料的作用，節約材料，減輕結構重量。常用的有鋼桁架、鋼筋混凝土桁架、預應力混凝土桁架、木桁架、鋼與木組合桁架、鋼與混凝土組合桁架。
桁架的高度與跨度之比，通常，立體桁架為1/12~1/16，立體拱架為1/20~1/30，張拉立體拱架為1/30~1/50，在設計手冊和規范中均有具體規定。桁架的使用范圍很廣，在選擇桁架形式時應綜合考慮桁架的用途、材料和支承方式、施工條件，其 形式的選擇原則是在滿足使用要求前提下，力求制造和安裝所用的材料和勞動量為 小。
三角形桁架
三角形桁架在沿跨度均勻分布的節點荷載下，上下弦桿的軸力在端點處 ，向跨中逐漸減少；腹桿的軸力則相反。三角形桁架由于弦桿內力差別較大，材料消耗不夠合理，多用于瓦屋面的屋架中。
梯形桁架
梯形桁架和三角形桁架相比，桿件受力情況有所改善，而且用于屋架中可以更容易滿足某些工業廠房的工藝要求。如果梯形桁架的上、下弦平行就是平行弦桁架，桿件受力情況較梯形略差，但腹桿類型大為減少，多用于橋梁和棧橋中。
多邊形桁架
多邊形桁架也稱折線
形桁架。上弦節點位于二次拋物線上，如上弦呈拱形可減少節間荷載產生的彎矩，但制造較為復雜。在均布荷載作用下，桁架外形和簡支梁的彎矩圖形相似，因而上下弦軸力分布均勻，腹桿軸力較小，用料 省，是工程中常用的一種桁架形式。
空腹桁架
空腹桁架基本取用多邊形桁架的外形，無斜腹桿，僅以豎腹桿和上下弦相連接。桿件的軸力分布和多邊形桁架相似，但在不對稱荷載作用下桿端彎矩值變化較大。優點是在節點相交會的桿件較少，施工制造方便。
桁架橋
桁架(13張)
1、桁架橋是橋梁的一種形式。
2、桁架橋一般多見于鐵路和高速公路；分為上弦受力和下弦受力兩種。
3、桁架由上弦、下弦、腹桿組成；腹桿的形式又分為斜腹桿、直腹桿；由于桿件本身長細比較大，雖然桿件之間的連接可能是“固接”，但是實際桿端彎矩一般都很小，因此，設計分析時可以簡化為“鉸接”。簡化計算時，桿件都是“二力桿”，承受壓力或者拉力。
4、由于橋梁跨度都較大，而單榀的桁架“平面外”的剛度比較弱，因此，“平面外”需要設置支撐。設計橋梁時，“平面外”一般也是設計成桁架形式，這樣，橋梁就形成雙向都有很好剛度的整體。
5、有些橋梁橋面設置在上弦，因此力主要通過上弦傳遞；也有的橋面設置在下弦，由于平面外剛度的要求，上弦之間仍需要連接以減少上弦平面外計算長度。
6、桁架的弦桿在跨中部分受力比較大，向支座方向逐步減小；而腹桿的受力主要在支座附件 ，在跨中部分腹桿的受力比較小，甚至有理論上的“零桿”。
?
?
?
