| 產(chǎn)地 : | 北京 | 品牌 : | 嘉信杰 |
| 功能 : | 不發(fā)火，防靜電，抗沖擊，有較高的耐磨損性，金屬抗腐蝕 | 規(guī)格 : | 25kg |
| 材質(zhì) : | 金屬骨料，高標(biāo)號(hào)水泥，導(dǎo)電粉，白云石 | 適用范圍 : | 易燃品庫(kù)房、電子車間、易發(fā)作火花的出產(chǎn)區(qū)域 |
耐磨料是一種新型無機(jī)復(fù)合型建筑材料。它具有施工簡(jiǎn)便、快捷、抗沖擊、耐沖刷、耐高溫、抗熱震性及整體性好、易于修補(bǔ)等特點(diǎn)，且價(jià)格低廉，運(yùn)輸方便。
一、適用范圍
適用于在沖渣溝、礦槽、下料斗等有耐磨要求的混凝土構(gòu)筑物中的耐磨層。
二、性能指標(biāo)
JG/T270-2010《工業(yè)建筑物水泥基耐磨材料》
| 序號(hào) | 檢測(cè)項(xiàng)目 | 單位 | 要求 |
| 1 | 跳桌流動(dòng)度，mm | 初始值 | 160~190 |
| 30min保留值 | 140~170 | ||
| 2 | 耐磨損失量，kg/㎡ | 28d | ≤0.8 |
| 3 | 抗壓強(qiáng)度，MPa | 1d | ≥15.0 |
| 3d | ≥30.0 | ||
| 28d | ≥60.0 | ||
| 4 | 抗沖擊強(qiáng)度，J/㎡ | 28d | ≥5000 |
| 5 | 抗裂性 | 合格 | |
三、施工工藝
強(qiáng)制式混凝土攪拌機(jī)或自落式混凝土攪拌機(jī)，振動(dòng)棒或平板振動(dòng)器。

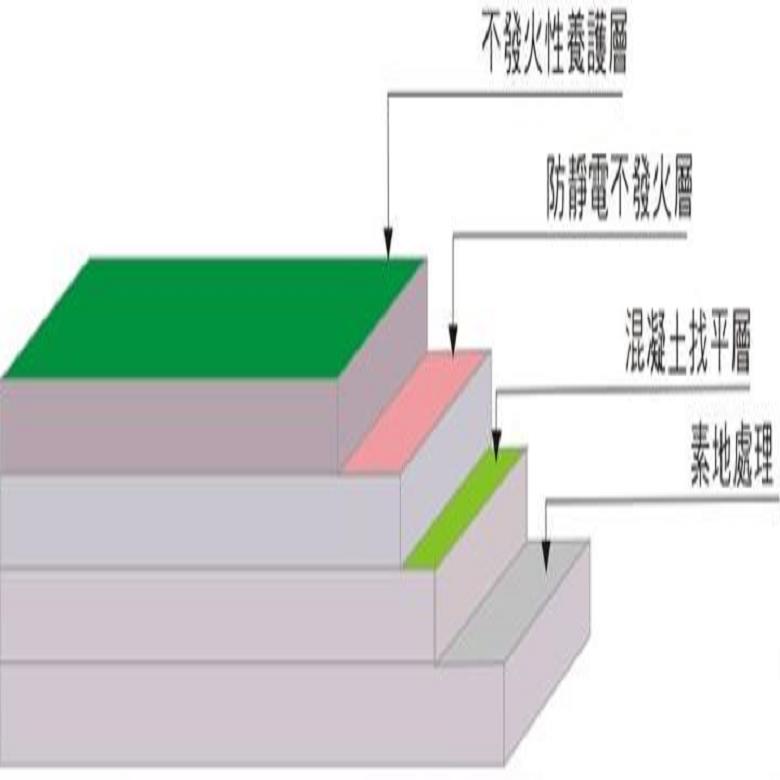

● 混凝土基層處理
① 清理基礎(chǔ)表面，不得有碎石、浮漿、浮灰和脫模劑等雜物。基礎(chǔ)表面如有疏松部位應(yīng)予剔除。
② 對(duì)于垂直或斜度較大的混凝土基礎(chǔ)，應(yīng)布置梅花釘用Φ6～8mm鋼筋，長(zhǎng)度為30mm，形狀為Y型，梅花釘間距250mm。
③ 施工前2小時(shí)應(yīng)充分濕潤(rùn)基礎(chǔ)表面。
● 鋼基層處理
①鋼板表面除銹，油污等雜物。
②布置梅花釘（形式同上）。
● 攪拌機(jī)應(yīng)盡量靠近施工位置，以利施工的連續(xù)進(jìn)行。攪拌用水應(yīng)為清潔水，嚴(yán)禁使用污水、廢水、和含有雜質(zhì)的水。

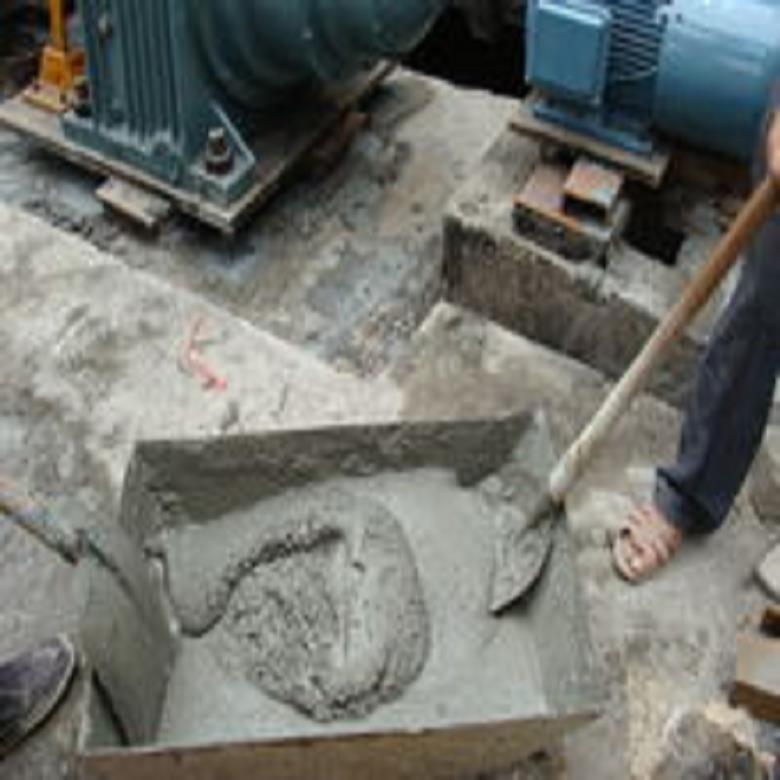

●將耐磨料倒入攪拌機(jī)內(nèi)，然后開動(dòng)攪拌機(jī)，干混1分鐘。
●將稱量好的水（用水量約為13%）倒入攪拌機(jī)內(nèi)，再攪拌2～3分鐘。采用自落式攪拌機(jī)時(shí)應(yīng)適當(dāng)攪拌時(shí)間。出罐坍落度應(yīng)控制在3±1cm之間。
①施工開始前，應(yīng)除去基礎(chǔ)表面的殘余水分，用毛刷將配好的混凝土界面處理劑均勻涂刷在混凝土基礎(chǔ)表面，然后趁其未干立即進(jìn)行澆注施工。（詳見混凝土界面處理劑使用說明書）

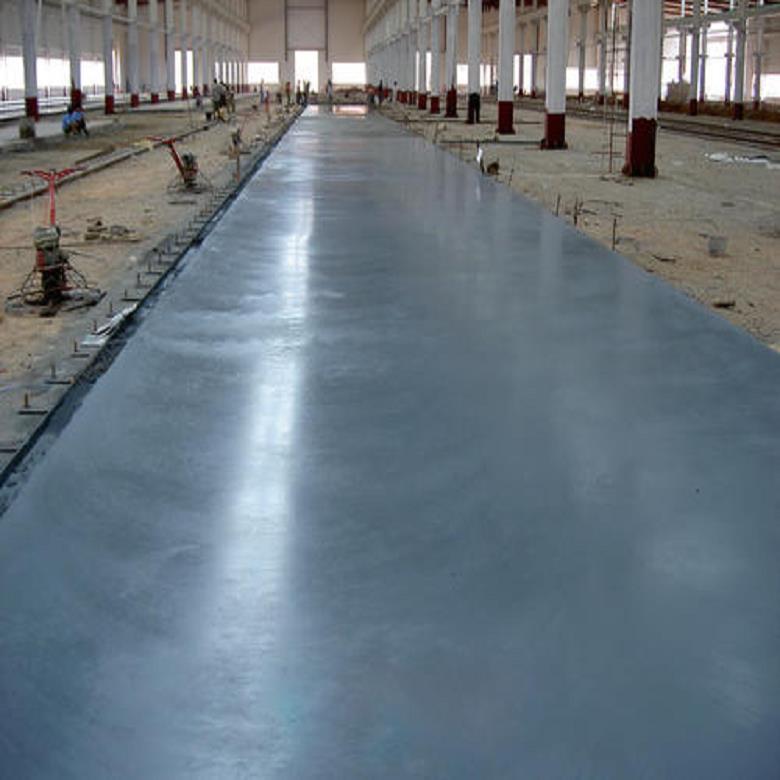

②將耐磨料倒入模板內(nèi)，然后采用震動(dòng)器振搗，振搗時(shí)間應(yīng)以高性能耐磨料表面泛漿為準(zhǔn)。如施工層厚度較薄，不宜使用震動(dòng)棒時(shí)，也可采用抹灰式施工，施工中應(yīng)注意拍實(shí)，直至表面泛漿。然后進(jìn)行壓光處理，以保證施工后的平整、表面無浮漿。
③從耐磨料加水?dāng)嚢璧秸饎?dòng)成型完畢應(yīng)控制在1小時(shí)內(nèi)為宜。
養(yǎng)護(hù)措施應(yīng)符合《鋼筋混凝土工程施工及驗(yàn)收規(guī)范》中的有關(guān)規(guī)定。
