| 加工定制 : | 是 | 品牌 : | 中鑄 |
| 型號 : | φ2.8*44 | 功率 : | 37(kw) |
| 轉速 : | 0.23-2.26(r/min) | 水分蒸發量 : | 25% |
| 斜度 : | 3(%) | (t/h) : | 2.5-4(t/h) |
| 訂貨號 : | ynzzyjx210 | 貨號 : | ynzzyjx210-5 |
回轉窯 小型回轉窯 水泥回轉窯 回轉窯焚燒爐 回轉窯設備 球團回轉窯 活性石灰生產線 陶粒砂生產線 回轉窯烘干機 陶粒回轉窯 回轉窯配件
回轉窯簡介：
回轉窯是指旋轉煅燒窯（俗稱旋窯），屬于建材設備類。回轉窯按處理物料不同可分為水泥窯、冶金化工窯和石灰窯。水泥窯主要用于煅燒水泥熟料，分干法生產水泥窯和濕法生產水泥窯兩大類。。
回轉窯原理：
回轉窯正常運轉時，由主傳動電動機經主減速器向該開式齒輪裝置傳遞動力，驅動回轉窯。物料從窯尾（筒體的高端）進入窯內煅燒。由于筒體的傾斜和緩慢的回轉作用，物料既沿圓周方向翻滾又沿軸向（從高端向低端）移動 ，生成熟料經窯頭罩進入冷卻機冷卻。燃料由窯頭噴入窯內，燃燒產生的廢氣與物料進行交換后，由窯尾導出。
回轉窯是由厚度為10～45mm鋼板卷成的筒體，內襯耐火磚或其他耐火材料。按處理物料不同可分為水泥窯、冶金化工窯和石灰窯。水泥窯主要用于煅燒水泥熟料，在鋁生產中用它將氫氧化鋁焙燒成氧化鋁;煉鐵中用它生產供高爐煉鐵的球團礦，氯化揮發焙燒法采用它提取錫和鉛等，選礦過程中，用回轉窯對貧礦進行磁化焙燒，使礦石原來的弱磁性改變為強磁性，以利于磁選機磁選。化學工業中，用回轉窯生產蘇打，鍛燒磷肥等。
回轉窯結構：
回轉窯設備由筒體、輪帶、托輪、擋輪、傳動裝置、密封裝置、冷卻裝置(多筒冷卻機等)組成，筒體內焊有擋磚圈，砌有耐火磚，冷端還焊有擋料圈;濕法窯內冷端還掛有鏈條及其他熱金屬交換裝置或加有料漿蒸發機;窯尾設有爐篦子加熱機;懸浮預熱器窯窯尾設有懸浮預熱裝置;立筒預熱器窯窯內還裝有下料舌頭，其他窯型也設有下料裝置。筒體上開有人孔門，并焊有加固圈，以增加窯體的剛度，窯的熱端連接看火罩，窯頭設有煤粉燃燒裝置，冷端與煙室相接。回轉窯是一個把燃燒、傳熱、混合、反應蓄熱、輸送多種功能融為一體的水泥熟料煅燒器。
窯頭部分
窯頭是回轉窯出料部分，直徑大于回轉窯直徑，通過不銹鋼魚鱗片和窯體實現密封，主要組成部分有檢修口、噴煤嘴、小車、觀察孔等部分構成。
窯體部分

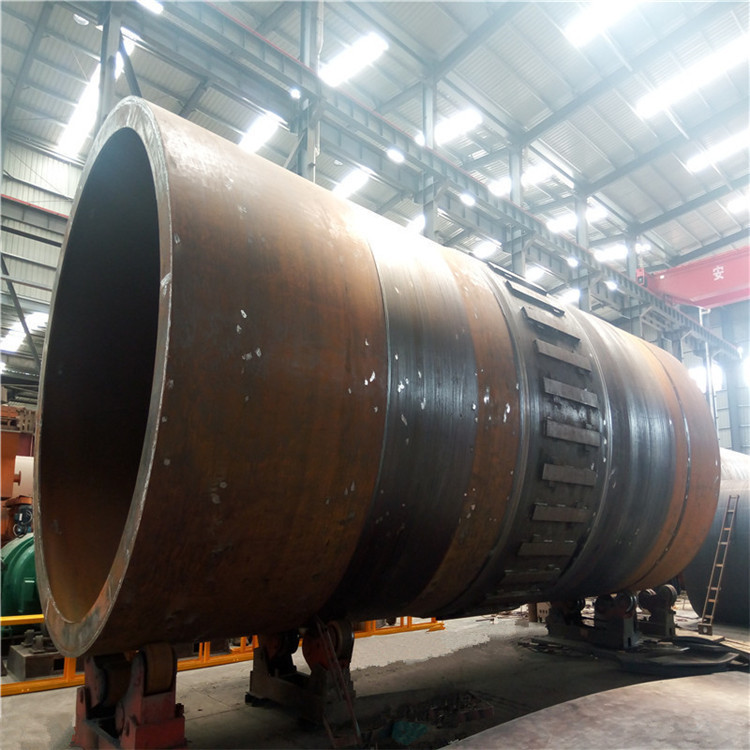

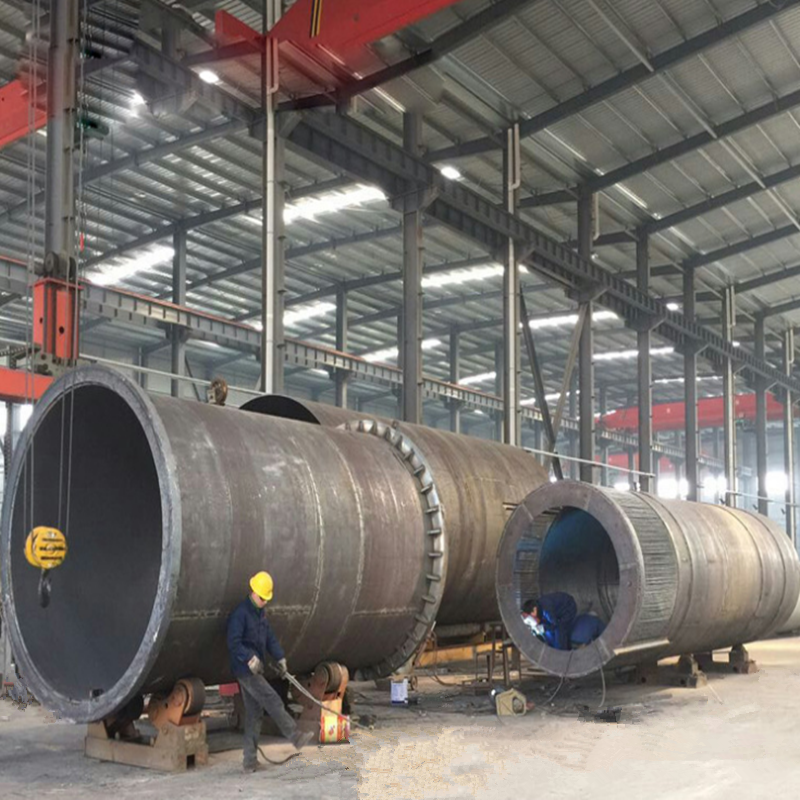

它是回轉窯（旋窯）的主體，通常有30~150米長，圓筒形，中間有3~5個滾圈。筒體多由工廠加工成3~10段，由大型卡車運輸到目的地后焊接而成。其中滾圈部分也俗稱（胎環）由鋼水澆鑄而成，滾圈部分窯體由于承重所以比其他部分窯體鋼板稍厚。支撐拖輪，也是窯體的一部分和滾圈對應與地基相連，是整個回轉窯的承重支柱。通常一組托輥，由兩個托輥和兩個擋輪組成。回轉窯在正常運轉時里面要鋪上耐火磚。
窯尾部分
窯尾部分也是回轉窯的重要組成部分，在進料端形狀類似一個回轉窯的蓋子，主要承擔進料和密封作用。
回轉窯范圍：
有色和黑色冶金中，鐵、鋁、銅、鋅、錫、鎳、鎢、鉻、銼等金屬以回轉窯為冶煉設備，對礦石、精礦、中間物等進行燒結、焙燒。如:鋁生產中用它將氫氧化鋁焙燒成氧化鋁;煉鐵中用它生產供高爐煉鐵的球團礦;國外的“SL/RN法”、“Krupp法”用它對鐵礦石進行直接還原;氯化揮發焙燒法采用它提取錫和鉛等。選礦過程中，用回轉窯對貧鐵礦進行磁化焙燒，使礦石原來的弱磁性改變為強磁性，以利于磁選。化學工業中，用回轉窯生產蘇打，鍛燒磷肥等。
回轉窯用途：
水泥回轉窯主要用于煅燒水泥熟料，分干法生產水泥窯和濕法生產水泥窯兩大類。
冶金化工回轉窯(冶金化工窯)則主要用于冶金行業鋼鐵廠貧鐵礦磁化焙燒;鉻、鎳鐵礦氧化焙燒;耐火材料廠焙燒高鋁釩土礦和鋁廠焙燒熟料、氫氧化鋁;化工廠焙燒鉻礦砂和鉻礦粉等類礦物。
活性石灰回轉窯、石灰窯(即活性石灰窯)用于焙燒鋼鐵廠、鐵合金廠用的活性石灰和輕燒白云石。
回轉窯技術參數：
規格型號 | 直徑(m) | 長度(m) | 斜度(%) | 產量(t/h) | 轉速(r/min) | 功率(kw) | 重量(t) |
φ1.4*33 | 1.4 | 33 | 3 | 0.9-1.3 | 0.39-3.96 | 18.5 | 47.5 |
φ1.6*36 | 1.6 | 36 | 4 | 1.2-1.9 | 0.26-2.63 | 22 | 52 |
φ1.8*45 | 1.8 | 45 | 4 | 1.9-2.4 | 0.16-1.62 | 30 | 78.2 |
φ1.9*39 | 1.9 | 39 | 4 | 1.65-3 | 0.29-2.93 | 30 | 77.59 |
φ2.0*40 | 2 | 40 | 3 | 2.5-4 | 0.23-2.26 | 37 | 119.1 |
φ2.2*45 | 2.2 | 45 | 3.5 | 3.4-5.4 | 0.21-2.44 | 45 | 128.3 |
φ2.5*40 | 2.5 | 40 | 3.5 | 9.0-10.5 | 0.44-2.44 | 55 | 149.61 |
φ2.5*50 | 2.5 | 50 | 3 | 6.25-7.4 | 0.62-1.86 | 55 | 187.37 |
φ2.5*54 | 2.5 | 54 | 3.5 | 6.9-8.5 | 0.48-1.45 | 55 | 196.29 |
φ2.7*42 | 2.7 | 42 | 3.5 | 10.0-11.0 | 0.10-1.52 | 55 | 198.5 |
φ2.8*44 | 2.8 | 44 | 3.5 | 12.5-13.5 | 0.437-2.18 | 55 | 201.58 |
φ3.0*45 | 3 | 45 | 3.5 | 12.8-14.5 | 0.5-2.47 | 75 | 210.94 |
φ3.0*48 | 3 | 48 | 3.5 | 25.6-29.3 | 0.6-3.48 | 100 | 237 |
φ3.0*60 | 3 | 60 | 3.5 | 12.3-14.1 | 0.3-2 | 100 | 310 |
φ3.2*50 | 3.2 | 50 | 4 | 40.5-42 | 0.6-3 | 125 | 278 |
