| 加工定制 : | 是 | 品牌 : | 中鑄 |
| 型號 : | SSE160型 | 起重機類型 : | 門式起重機 |
| 操作形式 : | 遙控 | 結構形式 : | 詳見說明書 |
| 跨度 : | 3.6（m） | 懸臂長度 : | 24(m) |
| 有效起升高度 : | 24(m) | 額定起重量 : | 1600(kg) |
| 適用范圍 : | 用于樓宇、廳堂、橋梁、高架橋、隧道等 | 大車運行速度 : | 20(m/min) |
| 額定起重力矩 : | 20(kn) | 回轉速度 : | 10(m/min) |
| 訂貨號 : | ynzzjx169 | 貨號 : | ynzzjx169-6 |
SSE160型龍門架升降機 龍門架 升降機 施工升降機 建筑龍門架 電動龍門架 移動式龍門架 固定式龍門架 簡易龍門架 自動提升升降機 自升式龍門架升降機 龍門架施工升降機 導軌式升降機 固定式升降平臺 建筑工地提升物料升降機 建筑施工升降機 自升式龍門架 物料提升機 雙柱單籠自升式龍門架
SSE160型龍門架升降機簡介：
SSE160型自升式門框升降機是一種新型垂直運輸機械，適用于建筑結構、內外裝飾及房屋維修等各類工程。具有適用性廣、架設方便、使用安全、價格便宜等有優點。
升降機又叫龍門架，是在垂直上下通道上載運人或貨物升降的平臺或半封閉平臺的提升機械設備或裝置。由平臺以及操縱它們用的設備、馬達、電纜和其它輔助設備構成的一個整體。升降機由行走機構， 液壓機構，電動控制機構，支撐機構組成的一種升降機設備。液壓油由葉片泵形成一定的壓力，經濾油器、隔爆型電磁換向閥、節流閥、液控單向閥、平衡閥進入液缸下端，使液缸的活塞向上運動，提升重物，液缸上端回油經隔爆型電磁換向閥回到油箱，其額定壓力通過溢流閥進行調整，通過壓力表觀察壓力表讀數值。
SSE160型龍門架升降機結構：
該機主要部件有底架、立柱(導軌架)、壓重梁、卷揚機、吊籃、自升平臺、聯動滑輪、附著裝置等組成。
1.底架：由槽鋼拼焊而成，它將立柱、壓重梁連成一體，同時又是整個機具的支承基礎：地方狹窄的可使用水泥地基連成一體；

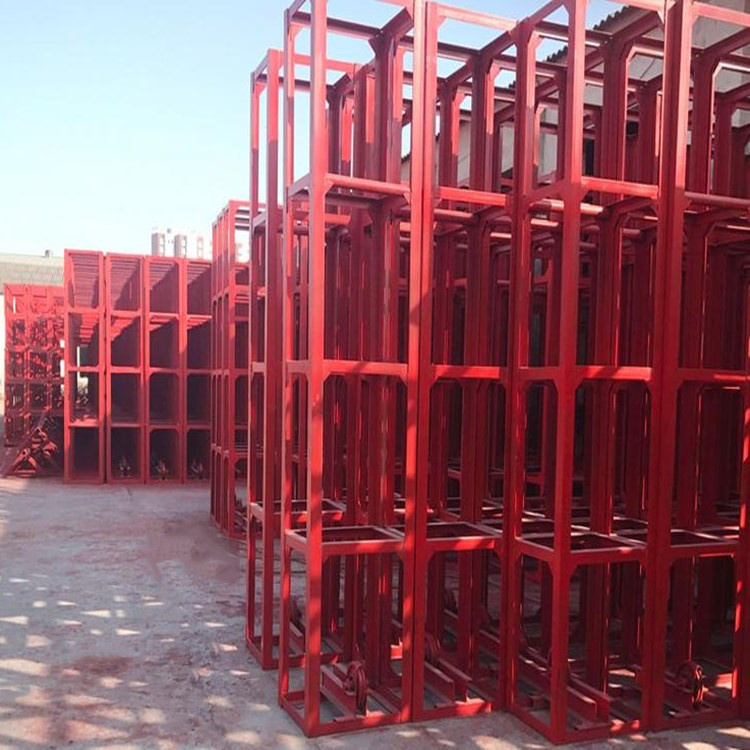

2.立柱：又起導軌架的作用，由多個標準節組成。標準節由角鋼拼焊而成，節間由4條M16或M18螺栓連接。導軌架高度由用戶根據所需建筑高度自行選定；
3.壓重梁：由型鋼拼焊而成。它與支點(現澆砼塊)連接，亦可在壓重梁上壓配重塊，但每個支點不少于1 5t(每側不少于3t)；
4.吊籃：是提升物料的主要工作機構，由型鋼組焊而成。側柱上有滾輪，可沿立柱主弦滾動，起導向作用。下有用彈簧聯接的兩根鋼管，可以自動搭在支架上，以便在空中停留時起支撐作用；
5.自升平臺：是改變門架起升高度的主要機構。平常又起提升橫梁作用，上裝有起升滑輪、套架、手動卷揚機、自翻卡板和扒桿，它把兩立柱始終連成一整體門架，又可利用扒桿增減標準節，利用手動卷揚機實現平臺升降，通過自翻卡板自動停在所需高度的立架橫梁上，從而改善了門架的起升高度，配有自升平臺，是新型門架升降機與老式門架升降機的主要區別；
6.支架：系角鋼組焊件，固定于某一標準節下部的水平桿上，高度由進出料的位置選定；當吊籃提升到所選定的高度，通過共下兩根彈簧連接的兩根鋼管自動搭在支架上，方可進出料；
7.聯動滑輪：位于吊籃上方，正常工作時，通過它提起吊籃，當鋼絲繩破斷時，聯動滑輪隨自重下落，由彈簧牽動聯動桿，帶動吊籃上的雙偏心輪運動，雙偏心輪互相擠壓自鎖，使吊籃可懸掛于立柱的任一位置水平桿上，防止墜地。故障排除后，提升吊籃，雙偏心輪復位，吊籃正常工作；
8.附著裝置：附著桿一端用螺栓與標準節相聯，另一端通過預埋件或緊固件與建筑物墻體連接，門架升高后工作平穩：此裝置用戶自備，如需訂貨，予以說明：
9.卷揚機：是提升吊籃的動力機構，固定在立柱的一側，屬于單獨的配套機；
SSE160型龍門架升降機原理：
1.對物體體積較寬或較長有特殊要求的。
2.一般升降機高度不應高于25米的。
3.對于設備處于經濟型考慮的。
4.對于安裝位置有限制或者外掛的。
5.對于只運輸貨物的。
6.一般適用于機械設備運輸，紡織，工業運輸。
SSE160型龍門架升降機特點：
SSE160型自開門架升降機是一種新型建筑提升設備，具有自動升降裝置，隨著建筑物的增高，可以進行加節自升，同時還具有附著裝置，因而不需要拉攬繩，改善了施工工作條件。
SSE160型升降機設有斷繩安全保護裝置，能有效地阻止因短縄造成的吊籠墜落，防止事故的發生，同時，該升降機還設有提升高度限位器，能準確無誤地把物料送到所需高度。
SSE160型升降機是建筑施工企業理想的起重機械!
龍門架升降機用途：
1.用于樓宇、廳堂、橋梁、高架橋、隧道等模板內支頂或作飛模支承主架。
2.作高層建筑的內外排柵腳手架。
3.用于機電安裝、船體修造及其它裝修工程的活動工作平臺。
4.利用門式腳手架配上簡易屋架，便可構成臨時工地宿舍、倉庫或工棚。
5.用于搭設臨時的觀禮臺和看臺
產品通過檢測：
標準出廠高度一般為24米，每節3米，角鐵為(630*630)5mm-6mm厚，有1.5噸、新型一字1.6噸，2噸卷揚機，本機以基本高度為24m設計，用戶增加或降低高度，可向我廠提出。保證品質，歡迎咨詢洽談選購！
SSE160型龍門架升降機技術參數：
序號 | 項 目 | 單位 | 數據 |
1 | 基準高度 | m | 24 |
2 | 提升高度 | m | 22 |
3 | 安裝高度 | m | 63 |
4 | 提升高度 | m | 60 |
5 | 額定提升重量 | kg | 1600 |
6 | 額定提升速度 | m/min | 20 |
7 | 鋼絲繩直徑 | mm | Φ11 |
8 | 減速機 | 1.25T | |
9 | 電機功率 | kw | 7.5/4 |
10 | 吊籠凈空尺寸 | mm | 3600*(1500-1800)*2000 |
11 | 標準節尺寸 | mm | 600*500*3000 |
項 目 | 性能參數 | |||||||||
安裝高度(m) | 63 | 54 | 45 | 36 | 27 | 24 | 21 | |||
提升高度(m) | 60 | 51 | 42 | 33 | 24 | 21 | 18 | |||
提升重量(t) | 1.2 | 1.6 | ||||||||
吊籃 底面積(m2) | 3.6*1.5 | |||||||||
壓重梁支撐有效壓重(t) | 1.6 | |||||||||
卷揚機型號 | JK1.6 | |||||||||
提升速度(m/min) | 25 | |||||||||
工作環境溫度(℃) | -20～+40 | |||||||||
整機重量(不含卷揚機)(t) | 5.6 | 5.0 | 4.4 | 3.8 | 3.4 | 2.9 | 2.6 | |||
SSE160型龍門架升降機安裝：
1.將基礎表面清掃干凈，將地腳螺栓安裝好，如果所安裝的施工升降機安裝在地下室樓面上時，在基地螺絲的下方必須用墊鐵，增大螺母與樓板的受力面，以減少螺母對樓板的磨擦；
2.在地腳螺栓處底盤和基石間墊入不同厚度的鋼板墊片用以調整導軌架的垂直度；
3.安裝三節標準節，并用經緯儀測量導軌架的垂直度，保證導軌架的各個主管在兩個方向上的垂直度（1/1000）；
4.導軌架調整垂直后，壓緊4個地腳螺栓；
5.同上一樣調整圍欄門框的垂直度，壓緊其余的地腳螺栓；
6.安裝緩沖彈簧；
7.將另一半部分的圍欄與前半部分用螺栓連接起來；
8.同上調整垂直度壓緊地腳螺栓，松開吊籠內電動機上的制動器。
9.用起重機吊起吊籠，從標準節上方使吊籠準確就位；將兩吊籠分別套在導軌架上，并緩緩放置于緩沖彈簧上。將兩個吊籠的驅動架準備好，將各背輪及滾輪調整至較大間隙的位置，以利于安裝驅動架。用起重設備再給升降機基本部分安裝一個標準節，擰緊聯接螺栓。用起重設備分別將兩套驅動架安裝在各自的吊籠上方并穿好聯接銷軸，將籠頂護欄安裝好。
10.將制動器復位；
11.安裝維修節。維修節一般安裝在第四節。
12.再安裝兩個標準節。用經緯儀檢查并調整一下導軌架的垂直度，使其在兩個互相垂直的方向上的誤差符合表一規定。
