| 品牌 : | FESTO/費斯托 | 型號 : | MHE3-MS1H-3/2G-1/8 |
| 材質 : | 銅合金 | 類型(通道位置) : | 先導式 |
| 連接形式 : | 快裝 | 適用介質 : | 空氣 |
| 流動方向 : | 換向 | 用途 : | 調節 |
| 公稱通徑 : | 7 mm | 工作溫度 : | -5 ... 50 °C |
| 位置數 : | 2 | 使用壓力 : | -0.9 ... 10 bar |
| 有效截面積 : | 1 | 動作方式 : | 手控裝置 |
| 高動作頻率 : | 1,800 l/min | 閥功能 : | 5/2 單電控 |
| 復位類型 : | 空氣彈簧 | 線圈的特性參數 : | 24 V DC: 0.8 W |

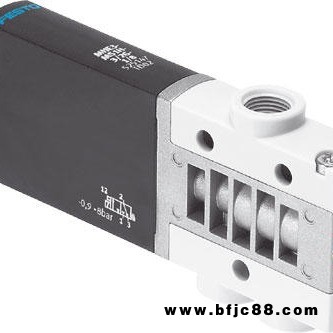

電磁閥
MHE3-MS1H-3/2G-1/8
產品代號: 525147
單個閥, 高速切換
技術參數 ?
?
?
特性 值
貨運日期 查看
閥功能 3/2 常閉， 單電控
驅動類型 電氣的
寬度 14 mm
標準額定流量 200 l/min
工作壓力 -0.9 ... 8 bar
設計結構 耐壓的提動閥
復位類型 機械彈簧
防護等級 IP65
授權 RCM Mark
c UL us - Recognized (OL)
額定尺寸 3 mm
寬度尺寸 19 mm
排氣功能 可節流
密封原則 軟性
裝配位置 任意
手控裝置 推
先導類型 直接
流動方向 一定條件下可逆
重疊 下重疊
極性容錯保護 雙極性的
附加功能 電火花抑制電路
保持時降流功能
保護電路
工作壓力, 可逆 -0.9 ... 1 bar
切換頻率 280 Hz
切換時間，關閉 2.8 ms
切換時間，打開 2.3 ms
開關時間 OFF的公差 +10%/-50%
開關時間 ON的公差 +10%/-30%
在 1 Hz 以及更高頻率上測量切換時間 0.2 ms
持續通電率
線圈的特性參數 24 V DC: 低電流階段 1.6 W, 高電流階段 6.5 W
許用壓力波動 +/- 10 %
工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]
關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)
CE 符號 (參見符合的標準) 根據 EU-EMV 指導原則
KC 標記 KC-EMV
抗震性 運輸應用測試，強度等級 2 ，符合 FN 942017-4 和 EN 60068-2-6標準
耐沖擊性 沖擊試驗，強度等級2，符合FN 942017-5和EN 60068-2-27
環境和介質溫度的限制 和切換頻率相關
耐腐蝕等級 CRC 2 – 中等腐蝕影響
介質溫度 -5 ... 60 °C
環境溫度 -5 ... 60 °C
產品重量 120 g
電連接 插頭
2針
安裝類型 帶通孔
氣動連接, 氣口 1 G1/8
氣動連接, 氣口 2 G1/8
氣動連接, 氣口 3 G1/8
材料備注 不含有黃銅和PTFE
符合 RoHS
材料信息，密封 HNBR
NBR
材料信息，殼體 牙鑄鋅
有鍍層
材料信息，螺絲 鋼
經過電鍍
