| 品牌 : | FESTO/費斯托 | 型號 : | VSVA-B-P53C-H-A2-1C1 |
| 材質 : | 銅合金 | 類型(通道位置) : | 先導式 |
| 連接形式 : | 快裝 | 適用介質 : | 空氣 |
| 流動方向 : | 換向 | 用途 : | 調節 |
| 公稱通徑 : | 7 mm | 工作溫度 : | -5 ... 50 °C |
| 位置數 : | 2 | 使用壓力 : | -0.9 ... 10 bar |
| 有效截面積 : | 1 | 動作方式 : | 手控裝置 |
| 高動作頻率 : | 1,800 l/min | 閥功能 : | 5/2 單電控 |
| 復位類型 : | 空氣彈簧 | 線圈的特性參數 : | 24 V DC: 0.8 W |

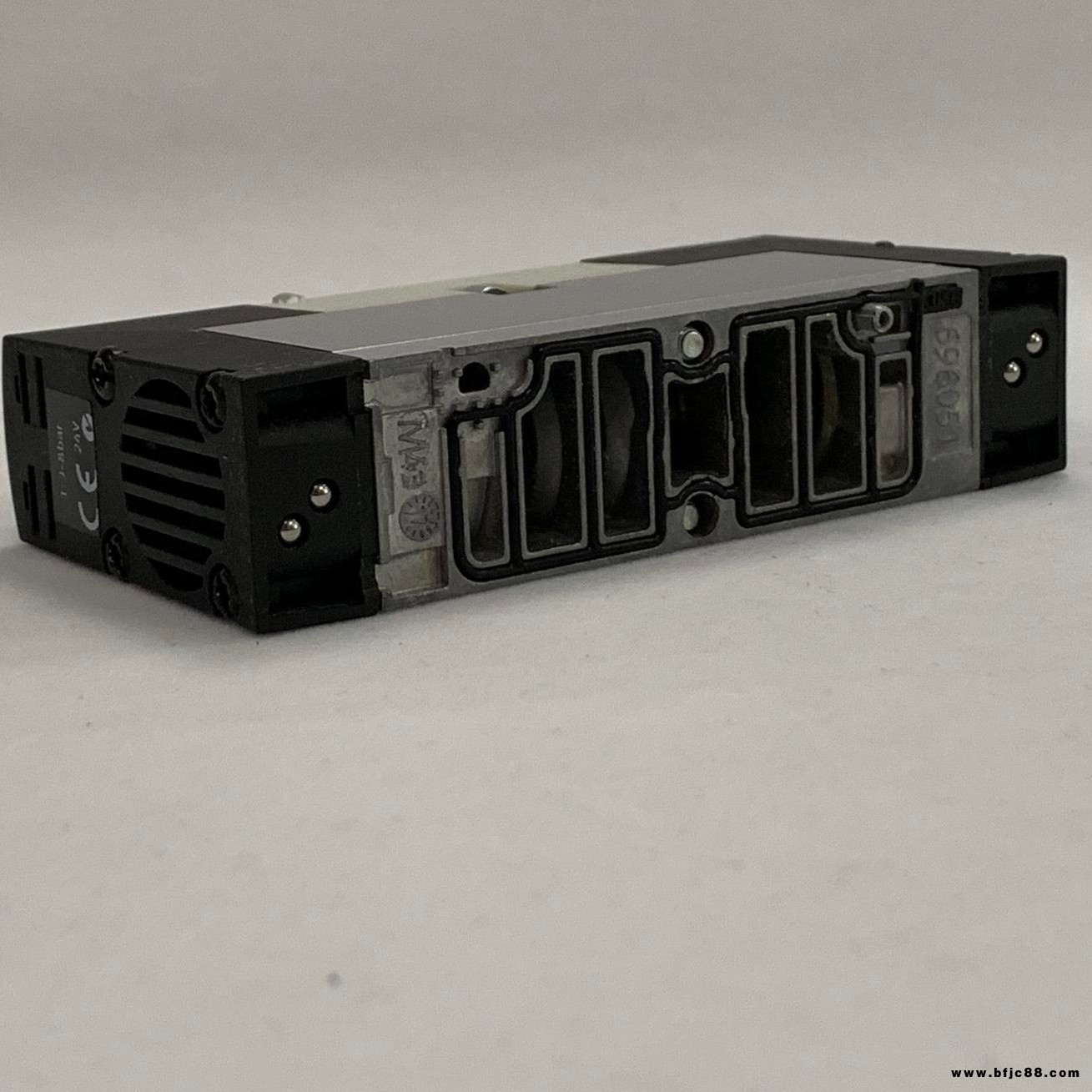

電磁閥
VSVA-B-P53C-H-A2-1C1
產品代號: 546709
具有方形插頭, 形狀C
技術參數
特性 值
貨運日期 查看
閥功能 5/3 中封式
驅動類型 電氣的
閥規格 18 mm
標準額定流量 450 l/min
工作壓力 3 ... 10 bar
設計結構 活塞滑塊
復位類型 機械彈簧
防護等級 IP65
NEMA 4
授權 c UL us - Recognized (OL)
額定尺寸 5 mm
排氣功能 可節流
密封原則 軟性
裝配位置 任意
符合標準 ISO 15407-1
VDMA 24563
手控裝置 推
先導類型 由先導控制
先導氣源 內置的
流動方向 不可逆
重疊 正重疊
信號狀態顯示 LED
閥的流量 650 l/min
安裝在單個底座上的閥的流量 500 l/min
通過氣動方式連接起來的閥的流量 450 l/min
切換時間，關閉 30 ms
切換時間，打開 18 ms
反向切換時間 20 ms
邏輯為0的大正向測試脈沖 1,000 μs
邏輯為1的大負向測試脈沖 800 μs
線圈的特性參數 24 V DC: 1.8 W
許用壓力波動 -15 % / +10 %
工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]
關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)
抗震性 運輸應用測試，強度等級 2 ，符合 FN 942017-4 和 EN 60068-2-6標準
耐沖擊性 沖擊試驗，強度等級2，符合FN 942017-5和EN 60068-2-27
耐腐蝕等級 CRC 0 - 無腐蝕影響
介質溫度 -5 ... 50 °C
相對空氣濕度 0 - 90 %
聲壓等級 85 dB(A)
先導介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]
環境溫度 -5 ... 50 °C
大緊固扭矩, 閥安裝 0.9 ... 1.1 Nm
產品重量 174 g
電連接 符合DIN EN 175301-803
插頭樣式 C 型，符合EN 175301-803
不帶主電源接地
安裝類型 在底座上
先導氣口12 連接板規格 18 mm, 符合ISO 15407-1
先導氣口14 連接板規格 18 mm, 符合ISO 15407-1
先導排氣口82/84 標準情況下未通過管道輸送
采用管道方式
氣動連接, 氣口 1 連接板規格 18 mm, 符合ISO 15407-1
氣動連接, 氣口 2 連接板規格 18 mm, 符合ISO 15407-1
氣動連接, 氣口 3 連接板規格 18 mm, 符合ISO 15407-1
氣動連接, 氣口 4 連接板規格 18 mm, 符合ISO 15407-1
氣動連接, 氣口 5 連接板規格 18 mm, 符合ISO 15407-1
先導接口 符合ISO 15218
材料備注 符合 RoHS
材料信息，密封 HNBR
NBR
材料信息，殼體 壓鑄鋁
材料信息，螺絲 鋼
經過電鍍
