| 加工定制 : | 是 | 類型 : | 智能水泥維卡儀 |
| 品牌 : | 中路通儀器 | 型號 : | ZLT-WKY1000 |
| 外形尺寸 : | 390×310×575mm | 重量 : | 12Kg |
| 產品用途 : | 用于檢測水泥凈漿的標準稠度需水量凝結時間 |
一、 產品概述：
維卡儀（Vicat apparatus），也叫水泥稠度凝結時間測試儀。是一種水泥、混凝土行業檢測儀器。主要用于檢測水泥凈漿的標準稠度需水量、凝結時間。
ZLT-WKY1000智能水泥凈漿維卡儀是根據中華人民共和國標準GBT1346-2011《水泥標準稠度用水量、凝結時間、安定性檢驗方法》中的技術要求和有關規定設計制造的具有自主知識產品的創新型專利產品。
本儀器主要適用于硅酸鹽水泥、普通硅酸鹽水泥、礦渣硅酸鹽水泥、粉煤灰硅酸鹽水泥、火山灰質硅酸鹽水泥、復合硅酸鹽水泥以及指定采用本方法的其他品種水泥。
水泥標準稠度凈漿對標準試桿（或試錐）的沉入具有一定阻力。通過試驗不同含水量水泥凈漿的穿透性，以確定水泥標準稠度凈漿中所需加入的水量。
凝結時間是指標準稠度凈漿從水泥加入水中拌和時開始，到試針沉入水泥標準稠度凈漿至一定深度所需要的時間。
二、?維卡儀結構、主要技術指標及功能特點：
（一）維卡儀結構

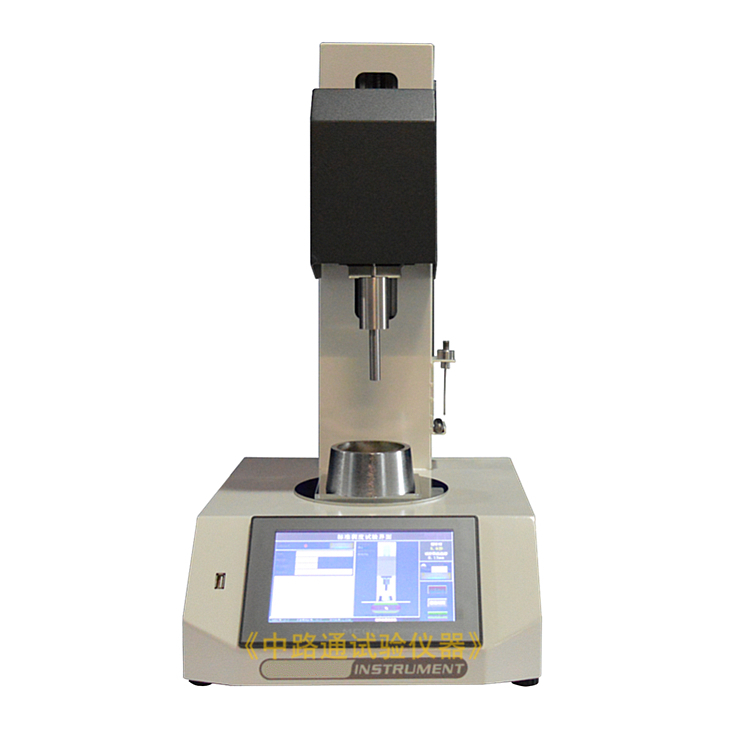

系統組成：儀器主要由機箱支架、觸摸顯示器、絲杠升降系統、滑動組件、位移測量系統等部分組成。
（三）功能特點：
1、【觸屏人機界面】全彩觸摸屏操控，人機交互界面，動畫模擬工作狀態；
2、【位置自動標定】全自動，一鍵操作，自動進行位置精準標定；
3、【位置記憶儲存】位置標定完成后記憶存儲，無須再重復標定；
4、【試驗過程自動化】一鍵操作，自動貫入測量，完成后自動提升組件；
5、【試驗控制智能化】貫入位移數值量化顯示，試驗過程再不用頻繁目測；
6、【初終凝測試不換針】初、終凝測試針共用，降低用針成本，減少換針工作量；
7、【結果智能判斷】根據試驗規范要求對結果數據自動判斷，并提示操作；
8、【數據報表存儲】試驗數據自動制表、存儲；RS485通訊、USB導出等接口；
9、【幫助功能】具有安裝、操作、標定、檢定、維護等圖文幫助信息；
三、?使用操作步驟：
（一）試驗前準備工作
1、使用儀器前請仔細閱讀使用說明書，更多幫助可進入觸摸屏的“幫助文檔”查看；
2、仔細閱讀中華人民共和國標準GBT1346-2011《水泥標準稠度用水量、凝結時間、安定性檢驗方法》，了解并熟悉標準所闡述的試驗方法、試驗步驟和試驗要求；3、按標準所規定的要求，準備好試驗使用的各種試驗器具、材料等；4、檢查本儀器的工作環境狀態，使其符合說明書所規定的工作環境和工作條件；
（二）儀器安裝檢查
1、儀器開箱后，請仔細清點配件，如有缺失請及時與本公司聯系；
2、調節維卡儀的水平調節墊腳，使工作平臺處于水平穩定狀態；
3、將試模和玻璃底板用濕布擦拭，將玻璃放在圓形平臺上，將試模放在玻璃底板上；? ??

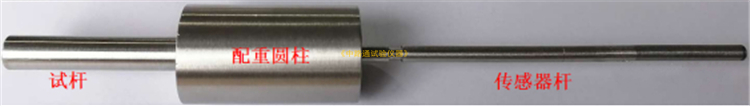

4、滑動組件組裝?
a)?將配重圓柱（Φ29×50mm）旋入傳感器桿螺紋端（M5），并旋緊；
b)?將試桿/針旋入配重圓柱螺紋端（M8），并旋緊；
c)?組裝完成后，捏住組件下端，將傳感器桿上端從傳感器套管插入，并上提組件，當聽到插銷卡入卡槽聲時，組件裝配完成。過程如下圖所示：
5、檢查儀器的外殼應處于良好的接地狀態，外接電源線必須有良好的接地端；
6、將電源線插頭插入儀器主機后面電源輸入接口；

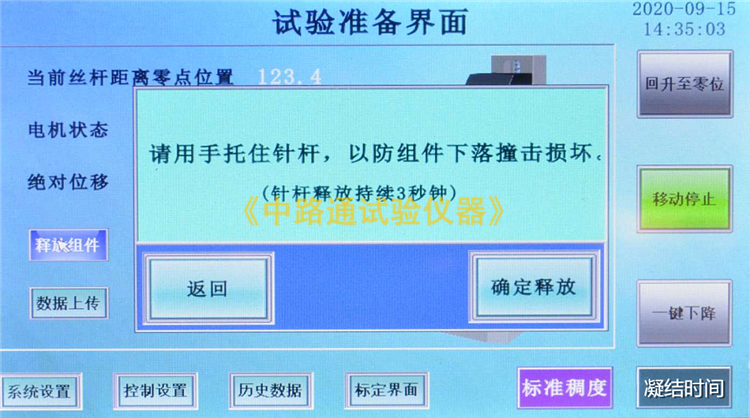

7、打開電源，進入試驗準備界面，按【釋放組件】，檢查滑動組件能否自由下落；

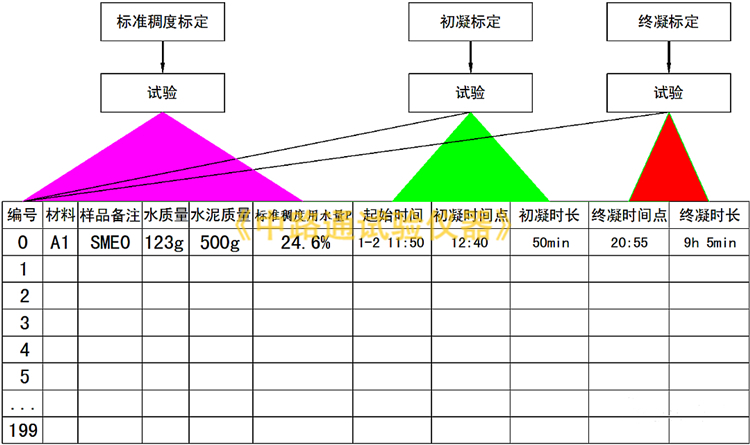

（三）試驗過程和數據存儲關系結構
進行任何一項試驗時，首先須選擇相應試件的試驗【編號】，然后進行位置標定，試驗過程中生成的試驗數據自動裝載入該試驗【編號】的【數據項】中。
【建議】試驗時，每個試模上標示編號，并和數據列表的試驗編號統一，以便于更直觀管理；
（四）位置標定
1、【標準稠度標定】采用試桿，【圓盤平臺】上放上【玻璃板】；
2、【初凝標定】采用初凝試針，【圓盤平臺】上放上【玻璃板】；
3、【終凝標定】
a)?【方法一】采用初凝試針，【圓盤平臺】上放上【玻璃板】，【玻璃板】上放上【試模】，【試模】上放上【玻璃板】（須設置玻璃板厚度）；
b)?【方法二】采用初凝試針，【圓盤平臺】上放上【玻璃板】，【玻璃板】上放上【試模】，利用試模上邊沿對針標定（須將玻璃板厚度設置為0）；
4、每次更換試桿/針時，都需要對相應試驗的位置進行標定；
5、更換玻璃板時，如果玻璃板厚度發生變化，需設置玻璃厚度，并對位置重新標定；
6、更換試模時，如果試模高度發生變化，需設置試模高度，并對位置重新標定；

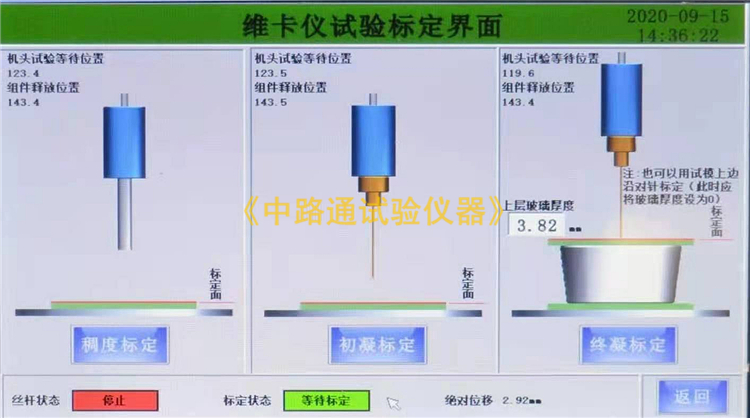

7、標定界面如下：
步驟2：標準稠度位置標定。按圖示在試驗平臺上放上玻璃底板，進入【標定界面】，進行標準稠度位置標定；
步驟3：按照規范將拌和好的水泥凈漿裝入置于玻璃底板上的試模中；
步驟4：放置試模。將裝有拌和好凈漿的試模連同玻璃底板一起放置在試驗平臺上，并將試模中心定在試桿下；
步驟5：啟動試驗。機頭帶動滑動組件下降到水泥凈漿的上表面，釋放組件并測量試桿距離玻璃底板的距離。如果在釋放組件后30S時達到標準稠度要求（試桿距離底板6mm±1mm），自動彈出對話框，根據提示確認信息，自動計算標準稠度用水量P（按水泥質量的百分比計），并存儲。?

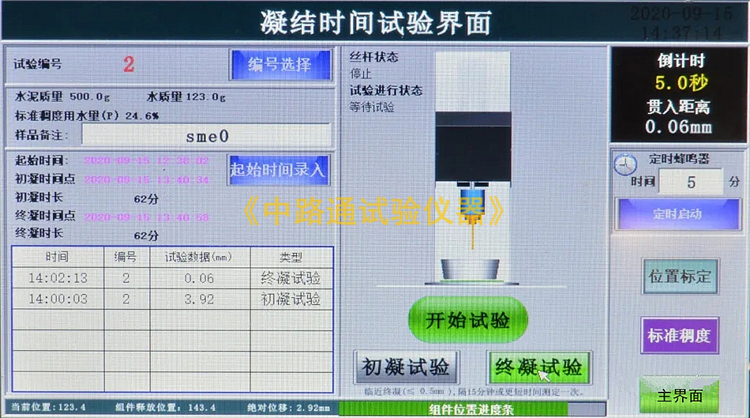

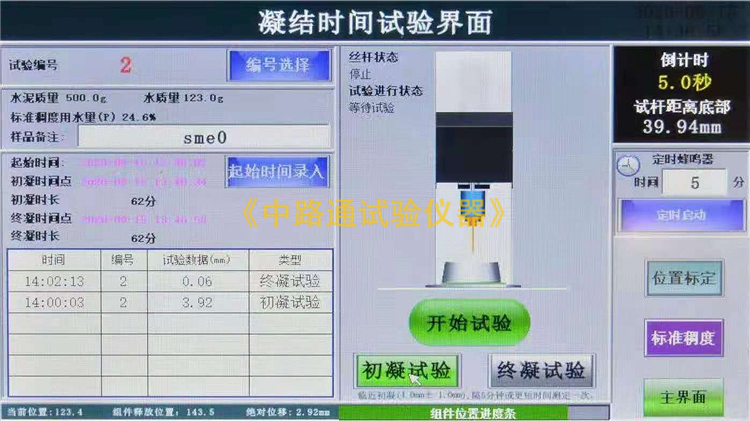

（六）凝結時間試驗
1、初凝時間試驗：
步驟1：裝配標準試針。提升機頭，將標準試針旋入配重圓柱下端的M8螺紋，并旋緊；
步驟2：初凝時間位置標定。按圖示在試驗平臺上放上玻璃底板，進入【標定界面】，進行初凝時間位置標定；
步驟3：按照規范將標準稠度凈漿裝入置于玻璃底板上的試模中，進行養護；
步驟4：放置試模。將養護中的裝有標準稠度凈漿的試模連同玻璃底板一起放置在試驗平臺上的試針下；
步驟5：啟動試驗。機頭帶動滑動組件下降到水泥凈漿的上表面，釋放組件并測量試針距離玻璃底板的距離。如果在釋放組件后30S時達到初凝狀態要求（試針距離底板4mm±1mm），自動彈出對話框，根據提示確認信息，自動記錄初凝時間點，并存儲。
2、終凝時間試驗：
步驟1：將完成初凝時間測定后的試模連同漿體以平移的方式從玻璃底板取下，翻轉180°，直徑大端向上，小端向下放在玻璃底板上，再放入養護箱中繼續養護，準備進行終凝時間測定；
步驟2：裝配標準試針。提升機頭，將標準試針旋入配重圓柱下端的M8螺紋，并旋緊；
步驟3：終凝時間位置標定。按圖示在試驗平臺上放上玻璃底板，將試模放置在玻璃底板上，再將另一片玻璃底板放置在試模上，進入【標定界面】，進行終凝時間位置標定；
步驟4：放置試模。將養護中的裝有標準稠度凈漿的試模連同玻璃底板一起放置在試驗平臺上的試針下；
步驟5：啟動試驗。機頭帶動滑動組件下降到水泥凈漿的上表面，釋放組件并測量試針貫入試體的位移。如果在釋放組件后30S時達到終凝狀態要求（試針貫入位移≤0.5mm），自動彈出對話框，根據提示確認信息，自動記錄終凝時間點，并存儲。
（七）測定注意事項
1、?在 初測定的操作時應輕輕扶持配置圓柱，使其徐徐下降，以防試針撞彎，但結果以自由下落為準；2、?在整個測定過程中試針沉入的位置至少要距離試模內壁10mm；3、?臨近初凝時間時，每隔5min（或更短時間）測定一次；臨近終凝時間時，每隔15min（或更短時間）測定一次；4、?達到初凝時，應立即重復測一次，當兩次結論相同時才能確定到達初凝狀態；達到終凝時，需要在試體另外兩個不同點測試，確認結論相同才能確定到達終凝狀態；5、?每次測定不能讓試針落入原針孔，每次測試完畢須將試針擦凈并將試模放回養護箱內，整個測試過程要防止試模受振。
（八）歷史數據查詢
點擊“歷史數據”進入【歷史數據查詢】界面：
1、【詳細信息】查看、刪除或打印該組試樣詳細數據；
2、【數據刪除】刪除儀器內部所有試驗數據；
3、【數據導出】導出儀器內部結果數據或過程數據；
4、【上/下一頁】數據翻頁顯示；
四、其他功能說明：
（一）數據上傳

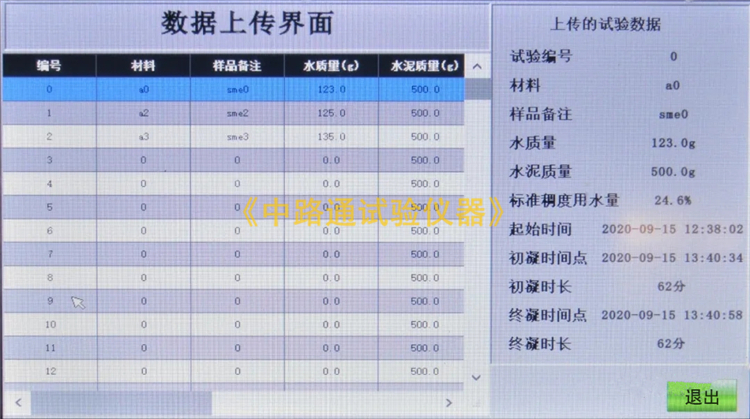

維卡儀通過儀器485接口和計算機連接后，在維卡儀【準備界面】點擊“數據上傳”按鍵，進入【數據上傳界面】，通過計算機上的專用軟件可以調取儀器中的試驗數據，并裝載入軟件中專用格式報表，可以對試驗結果報表查看、編輯、打印。
（二）控制參數設置
1、【標準稠度試驗參數】規范要求的參數，建議不要修改；
2、【初凝時間試驗參數】規范要求的參數，建議不要修改；
3、【終凝時間試驗參數】“終凝標準值”為終凝狀態時滑動組件貫入凈漿的 值；
4、【其他試驗參數】“組件釋放時間”規范要求30秒，建議不要修改；“試驗結束蜂鳴器”在試驗結束短暫蜂鳴，默認“打開”；“試模高度”根據試模實際尺寸輸入，一般不用修改；
五、儀器注意事項：
1、每次試驗測試完畢后，請取下試桿/試針，擦凈晾干，并妥善保管；
2、絲杠定期潤滑維護。每隔半個月檢查一下絲杠表面，如果比較干燥，請在絲杠上涂抹適量黃油。
警告：儀器若出現故障請及時切斷電源，請專業技術人員檢修，排除故障后方可繼續使用，防止意外！
六、裝箱單：
