| 品牌 : | 南澤 | 用途 : | 橡膠用防腐涂料,管道防腐涂料,金屬防腐涂料 |

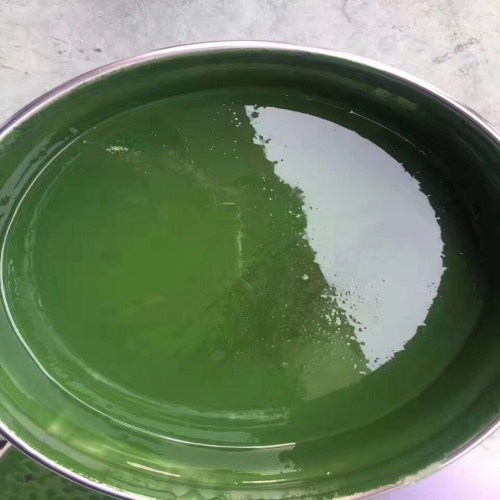

| 顏色 : | 綠色（顏色可定制） | 功能 : | 防腐 耐酸堿 |
| 類型 : | IPN8710防腐涂料 | 按溶劑類型分 : | 油性漆 |
| 單件凈重 : | 25kg | 保質期 : | 6個月 |
| 總固含量≥ : | 85% | 干燥時間≤ : | 6小時 |
| 耐水性 : | 良好 | 包裝規格 : | 25kg/桶 |
| 特色服務 : | 免費發樣品 |
?煙囪高溫防腐涂料 污水池玻璃鱗片涂料 儲罐玻璃鱗片防腐涂料 熱銷中
玻璃鱗片涂料的特性：
（1）對化學介質、其他氣體、蒸氣的滲透性比玻璃鋼襯里小，難以引起水蒸氣擴散現象，這是由于層層重疊排列的玻璃鱗片，使介質滲透距離長的緣故。
（2）固化時收縮率低，由于分散，粘結面殘余應力小。
（3）熱膨脹系數小，粘結熱應力相應也小，耐熱溫度高，耐熱沖擊性能好。
（4）力學強度雖不如玻璃鋼襯里，但耐磨性、耐刮擦性能出色，對機械損傷也只限于局部。
（5）玻璃鱗片涂料施工工藝性能也很好。
玻璃鱗片涂料若僅是玻璃鱗片和樹脂的物理混合，是不能充分發揮其性能的，這里還涉及玻璃鱗片的截面問題，玻璃鱗片混合量及混合方法、樹脂的選擇、基體的前處理、底漆的選擇、施工方法等一系列的參數，是決定玻璃鱗片涂料的技術關鍵。
乙烯基樹脂玻璃鱗片涂料根據鱗片片徑的大小直接影響涂層的抗滲性，玻璃鱗片縱橫比愈大則抗滲性愈好。按其粘度可分為玻璃鱗片涂料和玻璃鱗片膠泥兩種，可用噴涂、刷涂或滾涂施工的一般稱為涂料（薄涂層型VEGF），而粘度較大，必須采用涂抹或鏝刀施工的稱為膠泥.
1、 玻璃鱗涂料使用方法：
1）取預配好的適量底漆，再加入適當比例的配套固化劑攪拌3min以上，攪拌均勻后使用。用毛刷或輥刷涂1-2道，用量0.20kg/道.平米左右。在經處理后的待襯表面涂刷地一道底漆。并在地一道底漆涂刷12h后涂刷地二道底漆。二道底漆涂刷方向應相互垂直。
2）在鋼結構基礎施工時，在進行VEGF底涂配膠料過程中，應加入50%樹脂重量比的石英粉（300目左右），混合均勻后施工方能達到更好的界面粘接效果。
3）在混凝土基礎施工時，若粘度略高或低溫施工環境中，為了增加涂層與基層的接合性，可適當添加5-10%的溶劑進行稀釋，溶劑以為宜，底涂可涂刷1-2遍。
玻璃鱗片涂料適用于：
對于建筑、構筑物表面防護有突出效果，對冶金工業、化學工業遇到的地面腐蝕問題，具有較強針對性。在防腐蝕構造設計上，環氧乙烯基樹脂應以結構設計的合理性、科學性即成為防護構造耐久性為關鍵。如電解槽防腐蝕構造層設計，使用的耐腐蝕玻璃鋼層FRP具有質量輕、強度高、絕緣耐溫性好、良好的施工工藝性和可設計等特點，一方面將玻璃纖維粘接成一個整體起到傳遞載荷的作用，另一方面又賦予玻璃鋼各種優良的綜合性能包括耐腐蝕性能，與氈結構的復合使用可進一步提高其耐蝕等級，如表面氈、短切氈含樹脂量可達到0.5～1.4k/m2，稱為富樹脂層或主要耐蝕層，因而玻璃鋼的耐蝕性能主要取決于耐蝕樹脂的品種。
整體樹脂砂漿樓地面是國外近20年來大力發展和積極推廣的技術，CH乙烯基酯樓地面專用低收縮樹脂的問世，使我國樓地面用耐蝕材料又上了一個技術等級，良好的構造層為：面層膠泥，厚約1mm；樹脂砂漿，厚4～6mm；2布3膠FRP隔離層；樹脂打底料2道；找平層C20細石混凝土，厚30mm；墊層C15混凝土，厚≥120mm或基層預制鋼筋混凝土樓板。樹脂膠泥砌筑耐酸磚構造主要用于有一定抗沖擊、抗壓要求的環境，專家認為可用以下構造層：面層耐酸磚，厚30～65mm；樹脂膠泥
結合層，厚4～6mm；2布3膠FRP隔離層；樹脂打底料2道；整澆找平兼找坡層C20細石混凝土≥40mm；基層預制鋼筋混凝土樓板或墊層C15混凝土，厚≥120mm。樹脂砂漿砌筑耐蝕花崗巖地面構造主要用于抗壓、抗沖要求較高的部位，業界推薦以花崗巖樹脂膠泥勾縫，厚50～100mm；樹脂砂漿砌筑層，厚5～10mm；2布3膠FRP隔離層；樹脂打底料2道；找平層為構造層。
?
玻璃鱗片面漆（中溫型）
組成： 系列乙烯基樹脂，玻璃鱗片，助劑，固化劑，促進劑
主要用途：電廠煙氣脫硫裝置、各種化工設備襯里防腐等
顏色：白色，半透明或灰色、綠色等
施工條件：濕度85％以下，溫度5℃以上
使用溫度：液態：≤90℃，氣態≤130℃。
?
