| 品牌 : | 邁順數控 | 型號 : | MSXG-64F |
| 類型 : | 等離子切割機 | 電流 : | 交流 |
| 控制方式 : | 數控 | 驅動形式 : | 電動 |
| 用途 : | 金屬切割 | 頻段 : | 高頻 |
| 切割厚度 : | 1-50 | 作用對象 : | 金屬 |
| 作用原理 : | 逆變 | 等離子源 : | 國產/進口 |
| 頻率 : | 50/60 | 輸入電壓 : | 220/380 |
| 額定輸入電源容量 : | 2000 | 輸出電流調節范圍 : | 10-125 |
| 空載電壓 : | 220/380 | 額定負載持續率 : | 100 |
| 功率 : | 2000 | 功率因素 : | 0.75 |
| 效率 : | 90 | 絕緣等級 : | F |
| 外殼防護等級 : | IP21S | 安裝占地 : | 2500X7000 |
| 外形尺寸 : | 2500X7000 | 工具凈重 : | 2500 |

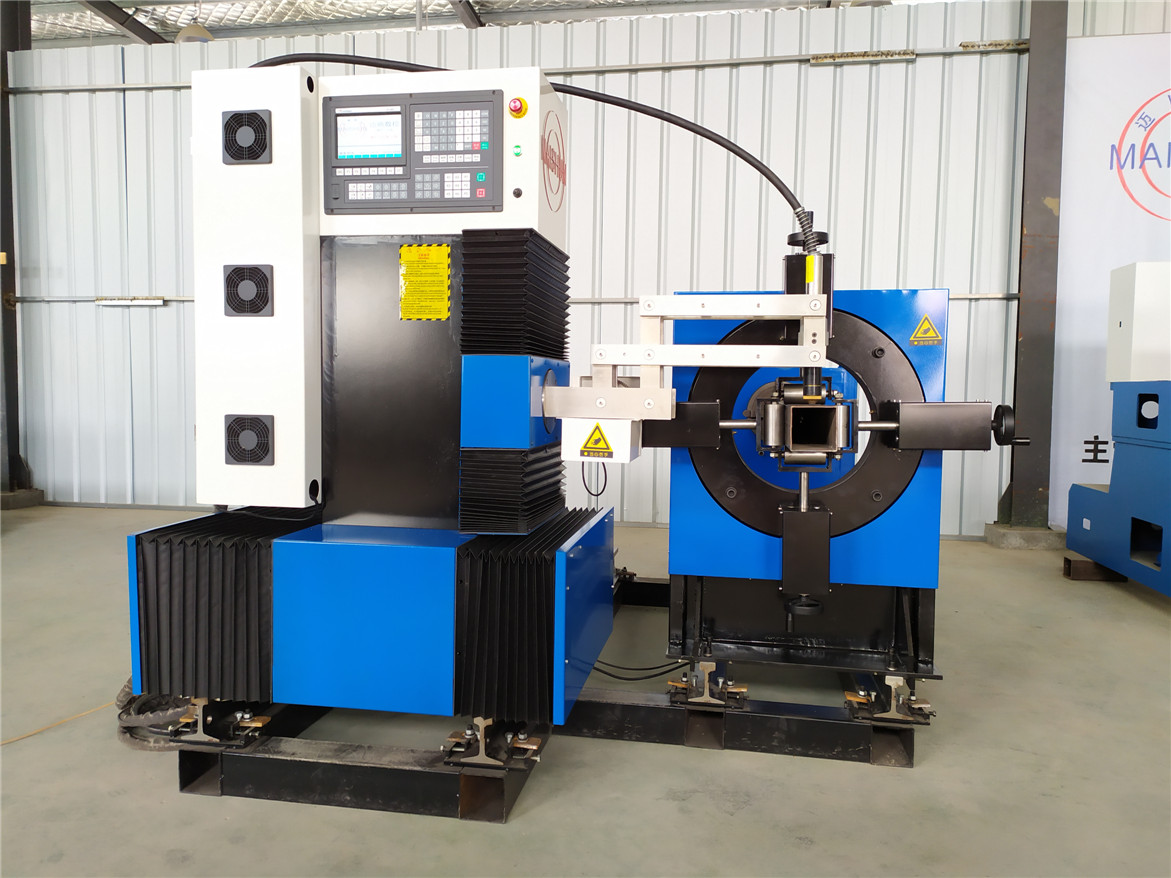

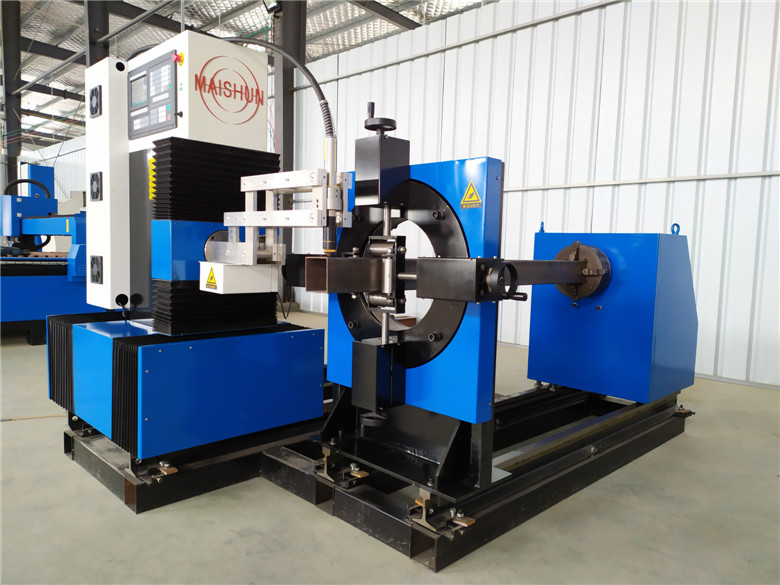

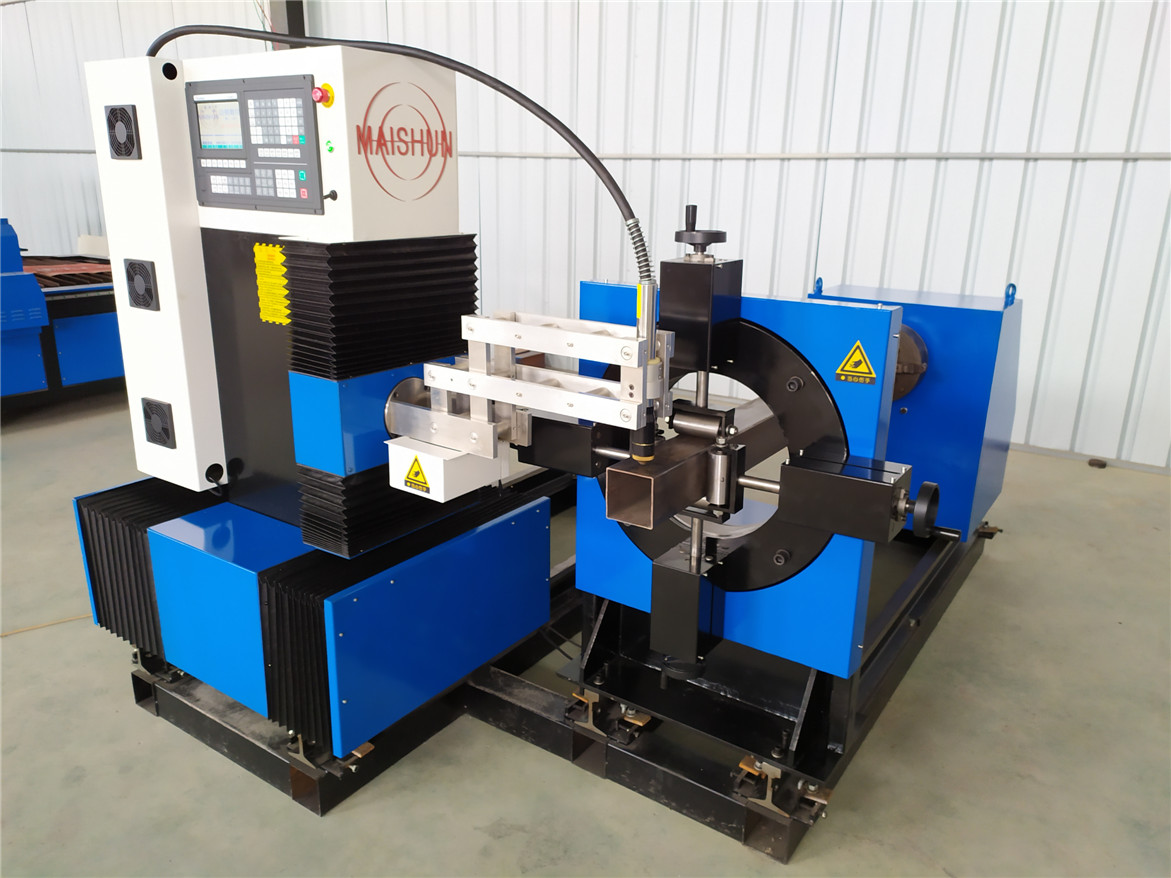

MSXG-64F方管相貫線數控切割機
性能簡介? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
該機型是一種可自動完成對金屬方管或異型管的相貫線端頭、相貫線孔類、管道彎頭（蝦米節）進行切割加工的設備。與該設備配套使用的相貫線切割機輔助設計編程軟件也是非常重要的核心配件。該機廣泛運用于建筑、化工、造船、機械工程、冶金、電力等行業的管道結構件的切割加工。此類加工以往大多采用制作樣板、劃線、人工放樣、手工切割等落后繁復操作工藝。 數控相貫線切割機能十分方便的切割加工此類工件，無需操作者計算、編程，只需輸入管道相貫系統的管子半徑、相交角度等參數，機器就能自動切割出管子的相貫線、相貫線孔以及焊接坡口。數控管子相貫線切割機采用數字化控制，設備控制軸數有二至六軸等不同機型。每種機型在切割如工時實現控制軸聯運，具有切割各種相貫線、相貫孔功能；定角坡口、定點坡口、變角坡口切割功能；管子不圓度和偏心補償功能等
本設備采用數字化控制，設備控制軸數有二至六軸等不同機型，可按用戶需求配置；本機除了系統自帶強大編程功能之外，還可以與其他專業建筑結構設計軟件結合，實現CAD/CAM功能。火焰切割可采用氧氣-燃氣模式，燃氣采用乙炔、 、液化氣等，切割厚度范圍廣；等離子切割采用壓縮空氣，速度快，效率高。
運動軸有限范圍? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
軸定義 | 有效行程范圍 |
X軸（沿24kg導軌方向） | 6000mm(可定制） |
Y軸（平面垂直于24kg導軌方向） | 300mm(可定制） |
Z軸（立面垂直于XY軸） | 300mm |
A軸（圓管旋轉方向） | 360o |
B軸（圓管軸線平面方向） | ±45o |
C軸（圓管切面方向） | ±45o(坡口功能配置） |
技術參數? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
編號 | 項目 | 參數 |
1 | 控制軸數 | 4軸（可拓展至5軸） |
2 | 輸入電壓 | 220V |
3 | 輸入功率 | 2.5KW |
4 | 切割管長度 | 6000mm（可定制） |
5 | 卡盤尺寸 | 250mm（可定制） |
6 | 切割管直徑 | Φ50mm-Φ250mm（可定制） |
7 | 管承載重量 | ≤3000KG |
8 | 管子橢圓度 | ≤2% |
9 | 運行精度 | ±0.2/m |
10 | 升降總行程量 | 300mm |
11 | 火焰切割厚度 | 5-150mm |
12 | 等離子切割厚度 | 視等離子功率定 |
13 | 切割速度 | 0-4000mm/min |
14 | 空移速度 | 0-5000mm/min |
15 | 切割形狀 | 基于AutoCAD的圖形 |
16 | 切割對象 | 碳鋼，合金鋼、不銹鋼、有色金屬等 |
17 | 切割方式 | 火焰/等離子切割（可選） |
標準配置? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
序號 | 項目名稱 | 技術參數 |
1 | 數控系統 | SF-2600 |
2 | 控制柜 | 邁順標配 |
3 | 操作臺 | 邁順標配 |
4 | 裝夾裝置 | 多爪卡盤 |
5 | 套料軟件 | 系統自帶（可選配進口套料軟件） |
6 | 驅動電機 | 進口松下伺服電機 |
7 | 減速機 | HUNPHREY行星減速機 |
8 | 機臂系統 | 邁順數控 |
9 | 支承座 | 邁順數控 |
10 | 支承軌道 | 24KG精磨軌道 |
機械運動性能及參數指標? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
1 、工件旋轉驅動（A軸）
驅動系統 ???????精密齒輪箱、齒輪副傳動
轉速 ???????????0-25 rpm/min
伺服系統 ???????日本松下交流伺服系統
復位精度 ???????±0.5mm
2 、割炬小車沿工件軸向移動（X軸）
驅動系統 ???????HUNPHREY行星減速機 , 齒輪、齒條傳動
割炬小車有效行程 ????????6000mm
伺服系統 ???????日本松下交流伺服系統
復位精度 ???????±0.5mm
3 、割炬工件軸向平面 扇形 擺動軸（B軸）
驅動系統 ???????HUNPHREY行星減速機
擺動角度 ???????±45?o
伺服系統 ???????日本松下交流伺服系統
定位精度 ???????±0.5°
4 、割炬上下移動軸（Z軸）
驅動系統 ???????直線導軌、 滾珠絲桿付傳動
上下行程 ???????由切割機形式確定 ( 符合切割管徑要求 )
伺服系統 ???????日本松下交流伺服系統
復位精度 ???????±0.2mm
5 、割炬工件徑向平面 扇形 擺動軸（C軸）
驅動系統 ???????HUNPHREY行星減速機, 齒輪傳動
伺服系統 ???????日本松下交流伺服系統
定位精度 ???????±0.5°
安全裝置? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
1、各運動部件在適當處均設安全防撞保護裝置及限位開關；
2、在用戶操作控制面板上設有緊急停車開關；
3、在燃氣和氧氣管路上均安裝回火防止器；
4、等離子電源安全防護請按照相關等離子電源使用說明書；
5、設備機架及電腦控制箱外殼都提供可靠接地，且電腦控制箱外殼單獨接地；
售后服務? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
1、設備的質量技術標準按國家法律法規規定的標準執行。
2、設備質保期為1年，自設備到場驗收合格之日起計算。保修期內，廠方按服務承諾做好保修等免費服務。若因產品質量產生的損壞，由廠方承擔維修費用。因購方人為損壞或操作不當等原因引起的維修廠方只收取基本材料成本費和人工費。
3，質保期后，如購方設備出現故障或人為損壞，廠方按公司規定收取維修費用
4，廠方會在購方告知設備故障后2小時內做出回應，如有需要，24小時內到達購方要求地點
5、廠方負責物品的包裝、運送、安裝、調試，負責基本操作培訓等工作，直至該設備可以正常使用為止;負責提供商品的使用說明等相關資料;并承擔由此產生的全部費用，購方應全程配合廠方，為設備安裝提供條件。
