| 品牌 : | 邁順數控 | 型號 : | MSBX-32B |
| 類型 : | 等離子切割機 | 電流 : | 交流 |
| 控制方式 : | 數控 | 驅動形式 : | 電動 |
| 用途 : | 數控切割 | 頻段 : | 高頻 |
| 切割厚度 : | 50 | 作用對象 : | 金屬 |
| 作用原理 : | 逆變 | 等離子源 : | 進口/國產 |
| 頻率 : | 50/60 | 輸入電壓 : | 220/380 |
| 額定輸入電源容量 : | 1500 | 輸出電流調節范圍 : | 10-125 |
| 空載電壓 : | 220 | 額定負載持續率 : | 100 |
| 功率 : | 1.5 | 功率因素 : | 0.75 |
| 效率 : | 90 | 絕緣等級 : | F |
| 外殼防護等級 : | IP21S | 安裝占地 : | 2000X4000 |
| 外形尺寸 : | 2000X4000 | 工具凈重 : | 1000 |

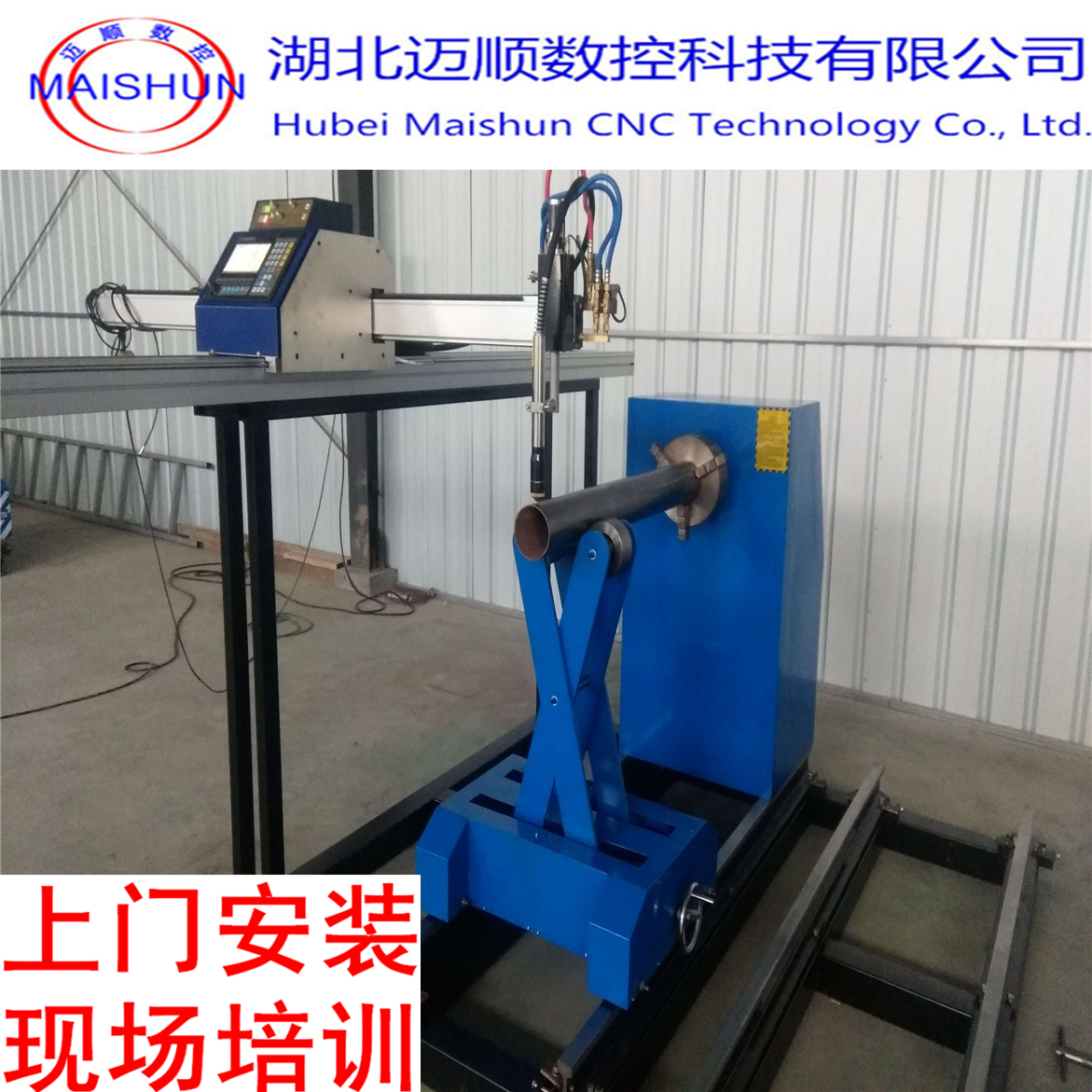

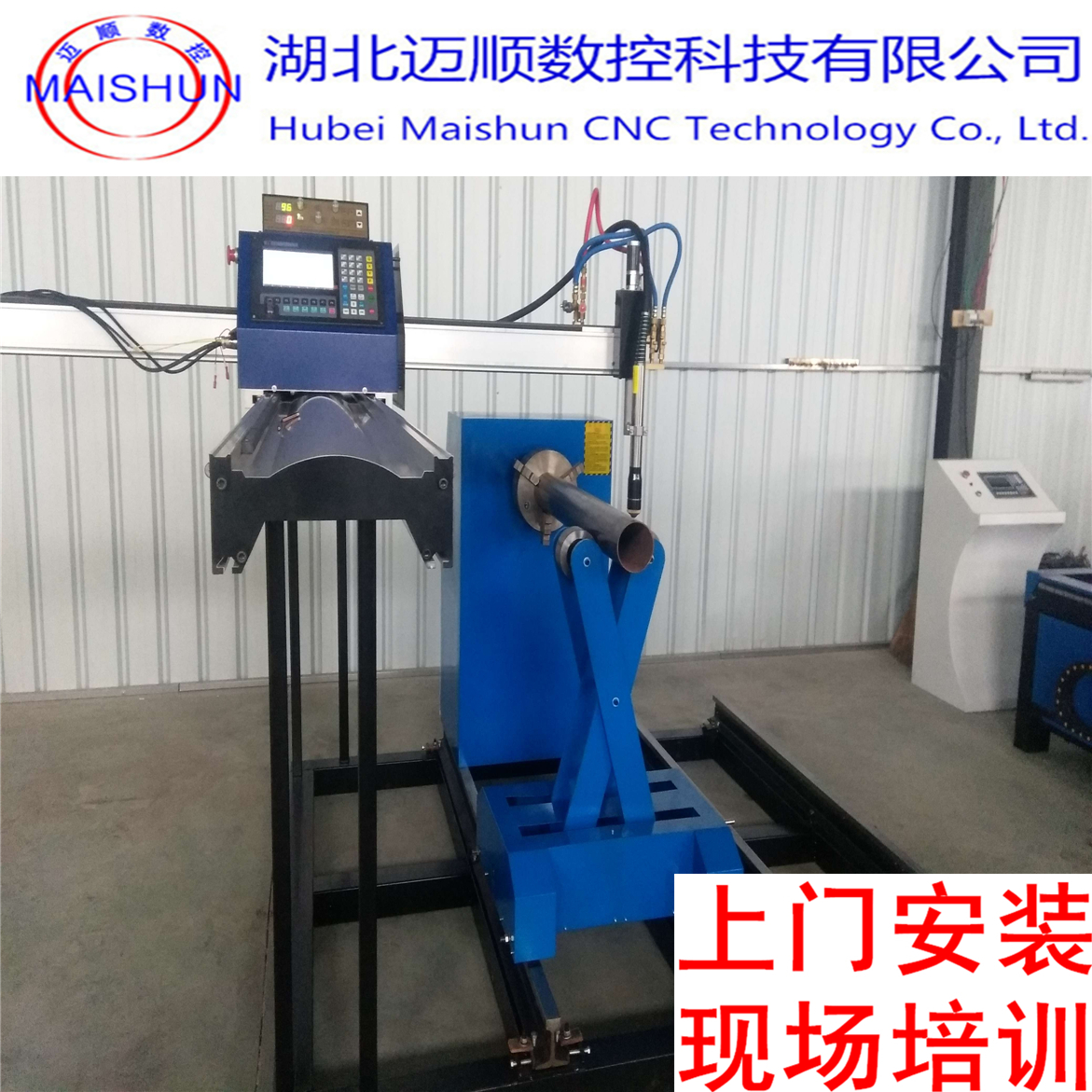

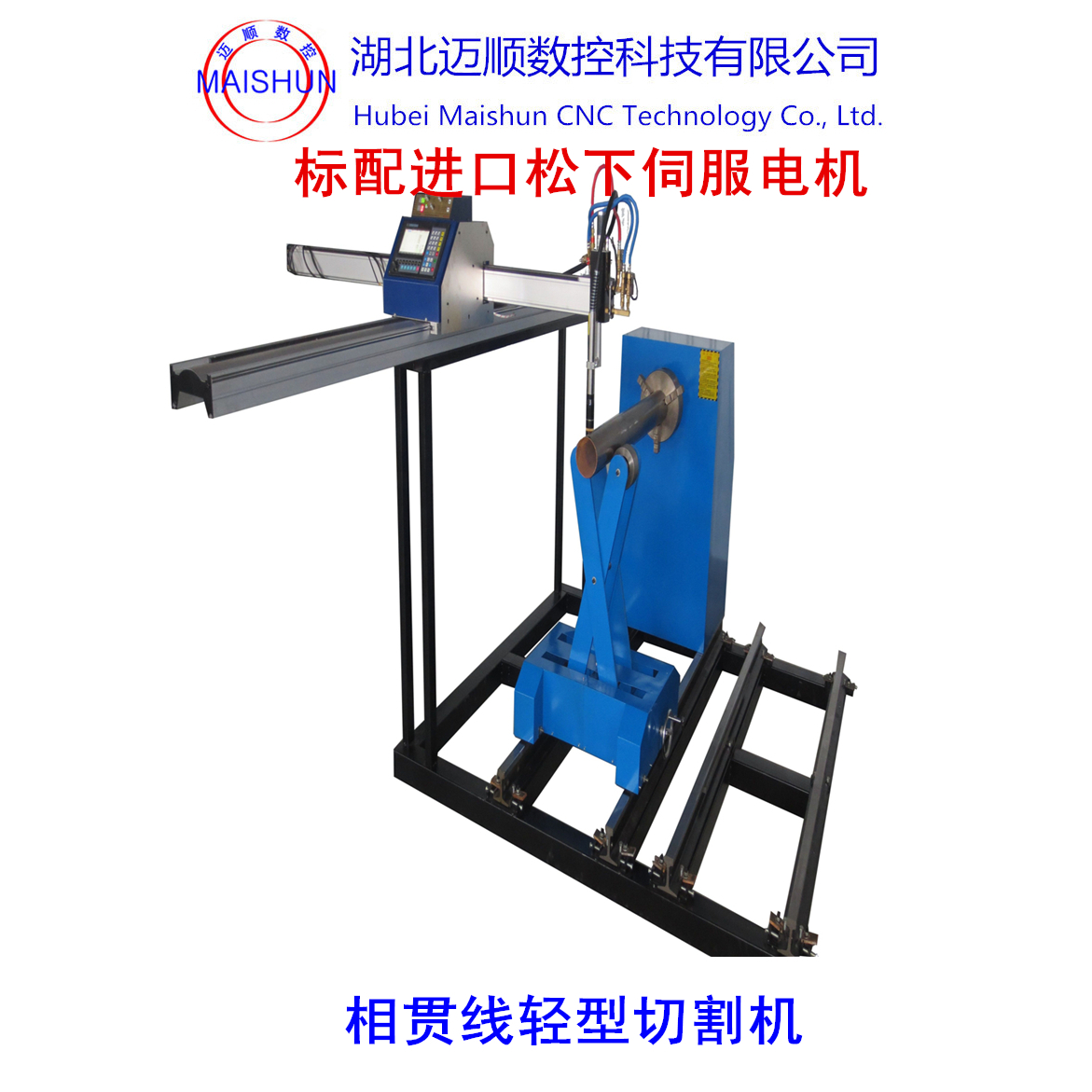

?MSXG-32B便攜式相貫線數控切割機
性能特點? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
MSXG-32B便攜式相貫線數控切割機切割機是一種對鋼管與有色金屬管子的結合處相貫線孔、相貫線端部、彎頭（蝦米節）進行自動計算和切割的設備。該設備廣泛運用于建筑、鋼結構、化工、造船、機械工程、冶金、電力等行業的管道結構件的切割加工。此類加工以往大多采用人工制作樣板、劃線、人工放樣、手工切割、人工打磨等落后繁復的操作工藝。
?該型機主體采用便攜十字結構，主機與管材平行布置，支架上裝有移動小車裝置；精密絲桿升降裝置；固定夾持火焰或等離子割炬；圓管夾持采用卡盤式結構，支撐則利用絲桿傳動，可移動；可升降支承圓管。
切割時可通過CNC數控生成程序控制小車移動和管子旋轉，對管子的端頭和孔進行全自動切割。卡盤傳動采用進口伺服電機可以保證整機運行平衡；壽命長，操作簡單；工作效率高等特點；
此機型適用于50-250mm管徑，不具備坡口功能。
本機除了系統自帶強大編程功能之外，還可以與其他專業建筑結構設計軟件結合，實現CAD/CAM功能。
火焰切割可采用氧氣-燃?xì)饽Ｊ剑細獠捎靡胰病?、液化氣等，切割厚度范圍廣；等離子切割采用壓縮空氣，速度快，效率高。
技術參數? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
編號 | 項 ????目 | 參 ????數 |
1 | 數控系統 | SF2100 |
2 | 控制軸數 | 2軸 |
3 | 排版軟件 | StarCAM |
4 | 輸入電壓 | 220V |
5 | 輸入功率 | 1.0KW |
6 | 切割管長度 | 3000mm(可定制） |
7 | 卡盤尺寸 | 250mm |
8 | 切割直徑 | Φ50mm-Φ250mm |
9 | 管承載重量 | ≤1000KG |
10 | 圓管橢圓度 | ≤2% |
11 | 運行精度 | ±0.2/m |
12 | 升降行程量 | 110mm |
13 | 火焰切割厚度 | 5mm-150mm |
14 | 等離子切割厚度 | 視等離子電源大小而定 |
15 | 切割速度 | 0-4000mm/min |
16 | 移動速度 | 0-4000mm/min |
17 | 圓管支撐小車 | 邁順數控 |
18 | 切割方式 | 火焰/等離子（可選） |
19 | 切割形狀 | 基于AutoCAD的圖形 |
20 | 切割對象 | 碳鋼，合金鋼、不銹鋼、有色金屬等 |
安全裝置? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
1、各運動部件在適當處均設安全防撞保護裝置及限位開關；
2、在用戶操作控制面板上設有緊急停車開關；
3、在燃?xì)夂脱鯕夤苈飞暇惭b回火防止器；
4、等離子電源安全防護請按照相關等離子電源使用說明書；
5、設備機架及電腦控制箱外殼都提供可靠接地，且電腦控制箱外殼單獨接地；
售后服務? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
1、設備的質量技術標準按國家法律法規規定的標準執行。
2、設備質保期為1年，自設備到場驗收合格之日起計算。保修期內，廠方按服務承諾做好保修等免費服務。若因產品質量產生的損壞，由廠方承擔維修費用。因購方人為損壞或操作不當?shù)仍蛞鸬木S修廠方只收取基本材料成本費和人工費。
3，質保期后，如購方設備出現故障或人為損壞，廠方按公司規定收取維修費用
4，廠方會在購方告知設備故障后2小時內做出回應，如有需要，24小時內到達購方要求地點
5、廠方負責物品的包裝、運送、安裝、調試，負責基本操作培訓等工作，直至該設備可以正常使用為止;負責提供商品的使用說明等相關資料;并承擔由此產生的全部費用，購方應全程配合廠方，為設備安裝提供條件。
