加工定制 : | 是 | 品牌 : | 普創科技 |
型號 : | GTR-V1 | 測量范圍 : | 0.01~50000cm3/(m2·24 |
測量對象 : | 塑料薄膜、復合膜、高阻隔材料、片材、金屬 | 測量精度 : | ±0.1℃ |
尺寸 : | 765(L)×440(W)×470(H) | 重量 : | 37kg |
電源 : | AC 220V 50Hz |
單工位氣體透過率測試儀GTR-V1 普創科技 防水透氣膜氣體滲透性測量?jī)x
產品介紹
GTR-V1氣體透過率測試儀適用于塑料薄膜、復合膜、高阻隔材料、片材、金屬箔片、橡膠等材料的 O2、CO2、N2 及空氣等多種氣體透過率的檢測。
測試原理
利用壓差法的原理設計,將預先處理好的試樣放置在上下測試腔之間,壓緊密封好,然后對整個系統抽真空,當達到要求的真空度后,關閉下腔,向高壓腔(上腔)充入一定的試驗氣體,并調節上腔壓力,保持試樣兩側形成恒定的氣壓梯度差,氣體在壓差梯度的作用下,由高壓側(上腔)向真空側(下腔)滲透。精確測量真空腔(下腔)的壓強變化,計算試樣的各項阻隔性參數。符合 GB1038、ASTM D1434 等標準。
參考標準
YBB 00082003、GB/T 1038、ASTM D1434、ISO 2556、ISO 15105-1、JIS K7126-A
產品特點
采用進口高精度真空傳感器和壓力傳感器;
·系統具備自檢測能力,避免故障狀態下繼續測試;
·水浴控溫,自動控制升溫降溫,溫控范圍更寬更精確;并聯式工作,可靠性更高;
·極限零點與密封管道系統,運用基線技術,去除系統誤差,測試結果更精確;
·樣品防側漏結構設計,更加穩定可靠的安裝試樣密封;
·具備精確的壓力控制能力,與保壓功能;
·嵌入式系統控制,采用高品質元器件,保證儀器運行的穩定性、可靠性;
·高速真空能力,減少真空時間;
·測試時間短,效率高;
·斷電保存功能;
技術參數
測量范圍(膜) 0.01~50000cm3/(m2·24h·0.1MPa);(擴展提交不小于500000cm3/(m2·24h ·0.1MPa))
試樣數量 1
主傳感器數量 1
測試模式 獨立自動化
真空分辨率 0.01Pa
真 空 度 <5Pa
溫控范圍 5℃~65℃(濕度發生裝置,其他可選)
分 辨 率 0.01℃
控溫精度 ±0.1℃
試驗壓力 -0.1 MPa~0.1 MPa(常規)
氣源壓力 0.1 MPa~0.6 MPa
試驗氣體 O2、N2、CO2或者其它氣體
載氣接口 Ф6
真空管徑 1/4"
校正方式 標準膜校正、真空傳感器外校
樣品厚度 ≤3mm(可選)
透過面積 38.48cm2(可選)
測試直徑 Φ97mm(可選)
產品配置
·標準配置: 主機、真空泵、真空波紋管、氣體軟管、減壓閥、圓盤取樣器、密封脂
·選購件:瓶裝測試夾具
·自備:測試用氣體瓶(氧氣等)

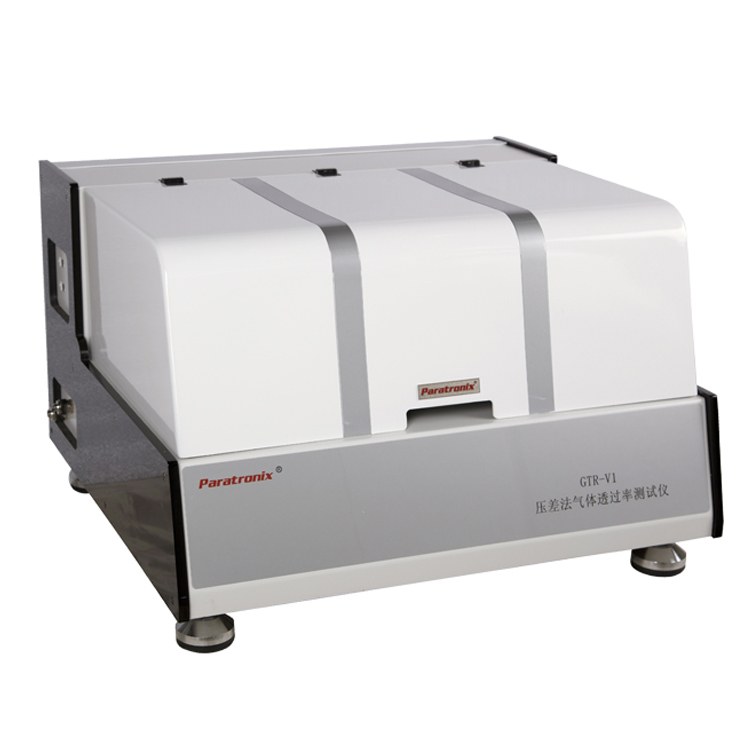

設備外觀圖為標準設備外觀,定制設備外觀會有所差異
·全程監控、自動記錄,測試過程可全程重現;
·自動測試:設定測試參數,開始后測試自動進行,自動判斷試驗結束并保存測試結果;
