| 品牌 : | 一峰達 | 型號 : | YFDHJ-3500 |
| 工作形式 : | 弧焊 | 焊接方式 : | 儲能式 |
| 電流 : | 交流 | 樣式 : | 臺式 |
| 驅動形式 : | 自動 | 作用對象 : | 角鐵， 角鋼 ，不銹鋼角鋼 |
| 輸入電壓 : | 380 | 功率 : | 20kw |
| 外形尺寸 : | 4600*2300*1500 | 重量 : | 1t |
| 用途 : | 角鋼法蘭焊接 |

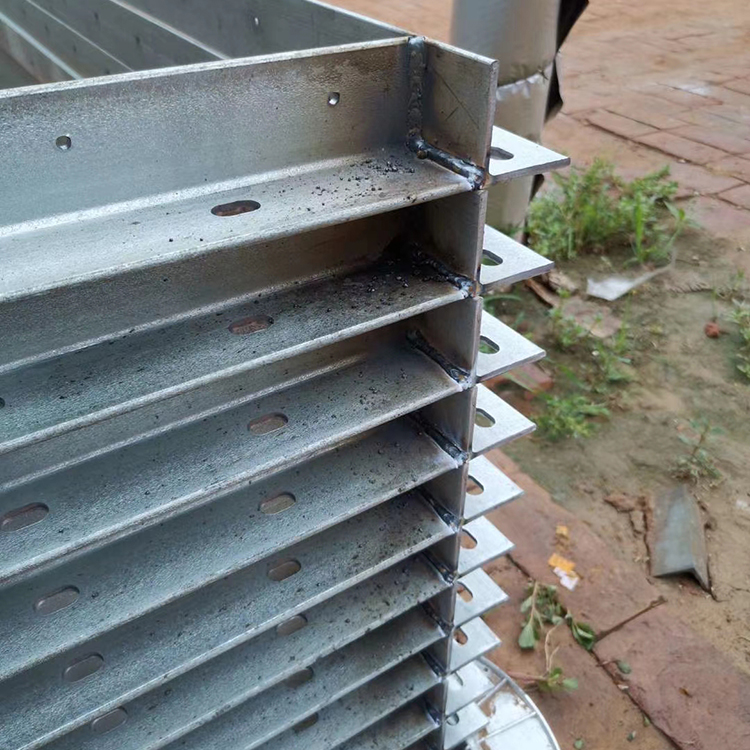

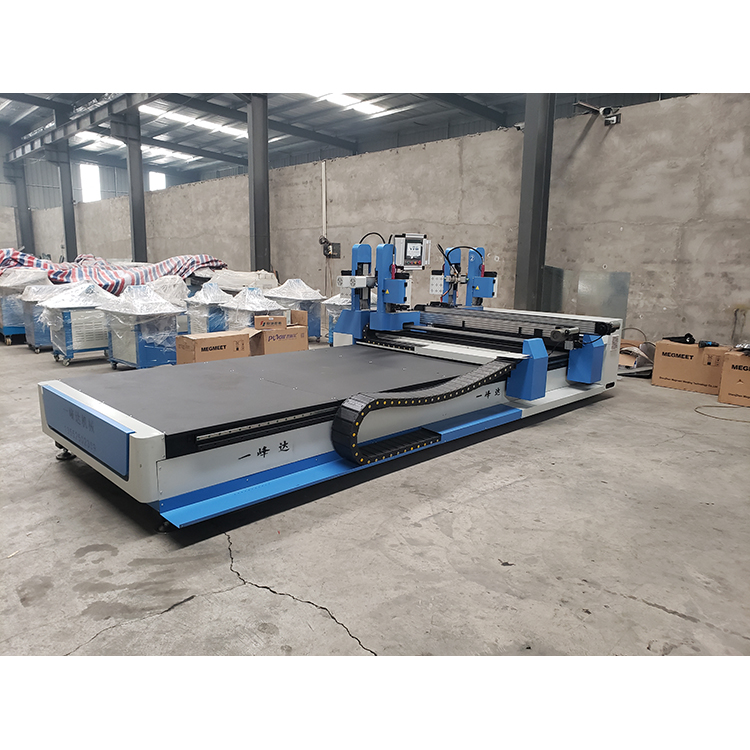

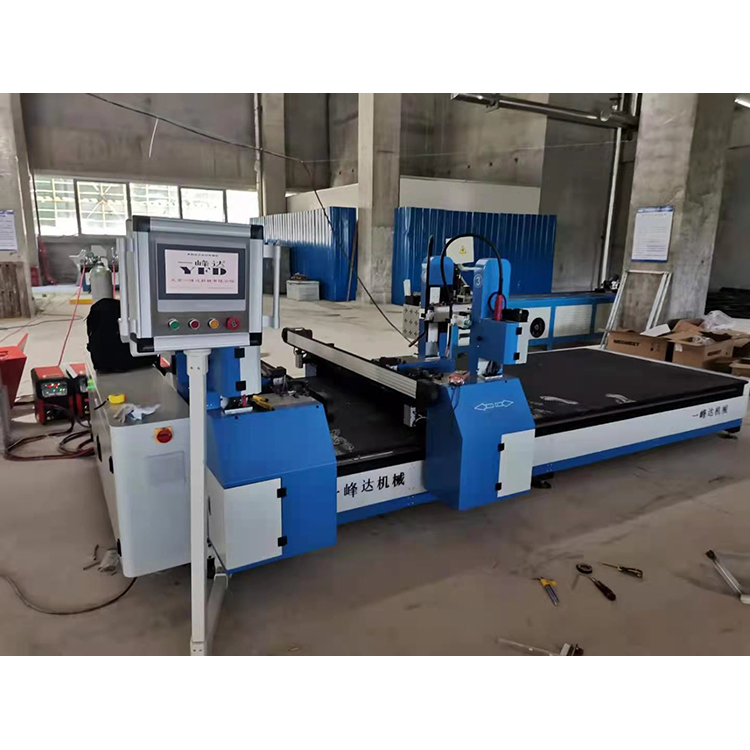

一峰達高速角鋼法蘭自動焊主要應用于通風管道角鐵法蘭焊接，可實現不同規格 的風管法蘭快速切換焊接，廣泛應用于地鐵通風，建筑通風，暖通及凈化工程的法蘭焊接。
本設備采用知能化，自動化操作系統，配合穩定的機械結構，可實現自動化生產，極大減少人工浪費，減輕工人勞動速度，進而為企業節約成本。操作系統自主研發，運行穩定性高，可按客戶不同需求訂制機型。配備總線伺服電機，使設備運行更穩定，使用壽命更長，配備人工智能化操作系統，設備使用更便捷，更省心。
| 四工位角鋼法蘭自動焊技術參數 | |
| 產品型號 | YFDHJ-3500 |
| 加工行程 | 1500*3500mm |
| 額定總功率 | 20kw |
| 適用角鐵 | 30mm 40mm 50mm |
| 供電電源 | 機床220V/50Hz、焊機380V/50Hz |
| 運行速度 | 8000mm/min |
| 焊接效率 | 9秒/個 |
| 編程形式 | 輸入法蘭規格即可（法蘭長x寬及角鋼規格） |
| 控制系統 | 四工位法蘭焊接專用控制系統 |
| 法蘭尺寸調節運動模塊 | 齒輪齒條+精密直線導軌 |
| 四工位運動模塊 | 精密滑珠絲桿防塵滑臺 |
| 焊機 | 麥格米特焊機（可焊接碳鋼、不銹鋼） 4臺 |
| 重復定位精度 | ±0.1mm |
| X軸有效行程 | 1500mm |
| Y軸有效行程 | 3500mm |
| A工位有效行程 | Y:150mm Z:200mm |
| B工位有效行程 | Y:150mm Z:200mm |
| C工位有效行程 | Y:150mm Z:200mm |
| D工位有效行程 | Y:150mm Z:200mm |
| 卸料傳動方式 | 交流減速電機+鏈輪、鏈條 |
| 設備尺寸(不包含焊機尺寸） | 5200*2800*1500mm |
