| 品牌 : | 諾康 | 型號 : | FS180 |
| 顏色 : | 白色粉末 | PH值 : | 6-7 |
| 使用量 : | 0.5-1% |
固體粉末型有機硅防水劑FS-180產品說明書
本公司科研人員經過深入研究,試制出水泥制品添加型粉狀防水劑，可廣泛應用于水泥砂漿、水泥混凝土、泡沫水泥保溫材料、水泥瓦,磚及水泥板等水泥制品中。與建材表面用有機硅防水劑相比，它能在水泥制品成型前摻入水泥粉料中，一起加水固化成型，能使水泥制品整體防水，而不降低水泥制品的機械強力，而建材表面用防水劑只能使建材表面拒水，防水層厚度有限，容易受損。與水性（包括水溶性和乳液型）防水劑相比，粉狀防水劑包裝儲運方便，而且能與水泥粉料一起包裝儲運，只要在施工現場加水攪拌就行。
粉狀防水劑一般通過防水劑乳化——干燥——包裝制成，在干燥過程中，容易使防水劑成份交聯縮聚，影響產品水溶性和產品防水效果。本公司科研人員采用聚醚改性硅油濕潤分散劑和非離子表面活性劑，先將 、硅氧烷制成非水分散液，再通過載體分散均勻包裝而成。本技術已申請國家發明專利。
本公司水泥制品用粉狀防水劑技術指標如下：

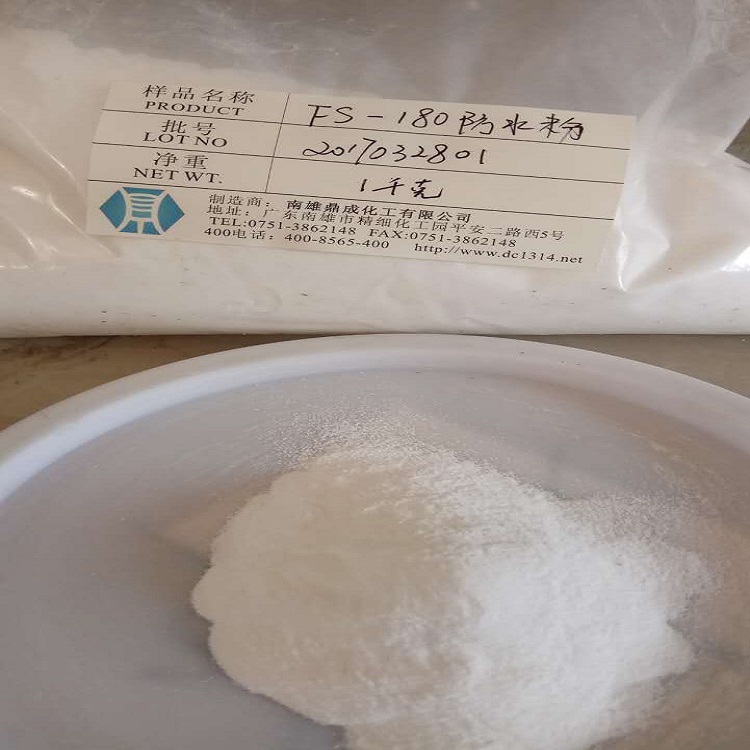

外觀：白色粉末，可流動
比重：0.4~0.6g/cm3
使用方法：
（一）、與水泥分開包裝，在做水泥制品現場，稱取水泥和骨料，按水泥骨料總量的0.2~1.0%稱取粉狀防水劑，加入水泥粉料中充分攪勻，便可施工。具體用量針對不同用途和水泥混和料，確定 粉狀防水劑用量。
（二）、粉狀防水劑與水泥粉料一起包裝，按水泥重量的0.5~1.0%將粉狀防水劑和水泥一塊混合均勻包裝。現場加水配制，粉料中還可以加入其它助劑如粉狀減水劑、增強劑等。
注意事項：在施工之前，一定要小試確定粉狀防水劑的 用量和水灰比。
本公司采用粉狀防水劑制的防水砂漿實例如下：
水泥 ????????100份
石英砂 ??????300份
粉狀防水劑 ??0.2~1.0份
水 ??????????100~120份
先稱石英砂和水泥，后加粉狀防水劑攪勻， 后加水，充分攪勻砂漿，然后在塑料圓盤中成型。 天將水泥砂漿在90%的相對濕度下或在水中養護半個月，然后在60℃下干燥8h（或在105℃下干燥4h），再在室溫下平衡24h，稱重為干重W0，然后將水泥砂漿塊放入去離子水中浸泡48h（水的液面離砂漿塊3cm）后取出，用濕毛巾吸去游離水份，稱重為W1，按公式計算出水泥砂漿的吸水率,同時做不加防水粉的水泥砂漿的吸水率R0，并計算出吸水率比。
本實驗室采用本公司的粉狀防水劑應用于水泥砂漿的結果如下：
粉狀防水劑對防水砂漿吸水率的影響
防水砂漿編號 | 防水粉品種及加量 | 泡水48小時后 | |
吸水率（%） | 吸水率比（%） | ||
1 | 1#防水粉0.3% （含80%的硬脂酸鹽） | 10.1 | 71.6 |
2 | 1#防水粉0.5% （含80%的硬脂酸鹽） | 8.3 | 58.9 |
3 | 2#防水粉0.5% （含50% 硅氧烷） | 2.9 | 20.6 |
4 | 2#防水粉0.7% （含50% 硅氧烷） | 2.8 | 19.8 |
5 | 不加防水粉 | 14.1 | 100 |
注：防水粉加量為水泥加石英砂總量的百分數。
?
從上表可以看出，防水效果2#防水粉優于1#防水粉。1#防水粉加量為0.3%時已能達國家標準，2#防水粉用量為0.6%時防水砂漿的吸水率比遠優于國標一等品指標，用量還可以大大減少。對水泥制品強力的影響，因粉狀防水劑與以前在省建材站做過的乳液型防水劑的配方一樣，只把水換成非水溶劑和載體（二氧化硅），不會對水泥制品強力有影響。該類防水劑對水泥砂漿混凝土的防水及強力指標參照省建材檢測報告單。從報告單可以看出，防水砂漿的防水指標及抗壓強力都優于國內現有防水劑。
表2 本公司粉狀防水劑與國外知名品牌的同類產品比較
防水砂漿編號 | 防水粉品種及加量 | 泡水48小時后 | |
吸水率（%） | 吸水率比（%） | ||
1 | 本公司防水粉； 加量1.0% | 2.18 | 16.3 |
2 | 美國道康寧防水粉SHP-50；加量1.0% | 7.67 | 57.5 |
3 | 德國德固賽防水粉P-750；加量1.0% | 6.08 | 45.5 |
4 | ??空白對照樣；防水粉加量為0 | 13.35 | —— |
注：防水粉加量為水泥加石英砂總量的百分數。
?
????從上表可看出，在強力相當的前提下，本公司與道康寧、德固賽等知名國際品牌產品相比，防水性明顯優于這兩個品牌，吸水率比不到以上兩個品牌的二分之一。產品綜合性能已達到國際 水平，具有明顯的競爭優勢。
