| 加工定制 : | 是 | 品牌 : | 隆旅 |
| 型號 : | NJL-104 | 種類 : | 測力 |
| 材料 : | 金屬 | 材料物理性質 : | 導體 |
| 材料晶體結構 : | 非晶 | 制作工藝 : | 集成 |
| 輸出信號 : | 模擬型 | 防護等級 : | IP65 |
| 線性度 : | 0.1%F.S | 遲滯 : | 0.1%F.S |
| 重復性 : | 0.1%F.S | 靈敏度 : | 1mV/V-2mV/V |
| 漂移 : | 0.1%F.S | 分辨率 : | 0.1%F.S |
| 小包裝數 : | 1 | 訂貨號 : | NJL-104 |
| 物料編號 : | NJL-104 |
一、產品簡介及用途：
特性與應用
· 電阻應變為敏感元件和集成電路構成的一體產品，精度高，性能穩定可靠。
· 沒有集流環等磨損件，可高速長時間運轉，輸出正反轉扭矩信號。
· 兩端為軸鍵連接，安裝使用方便。

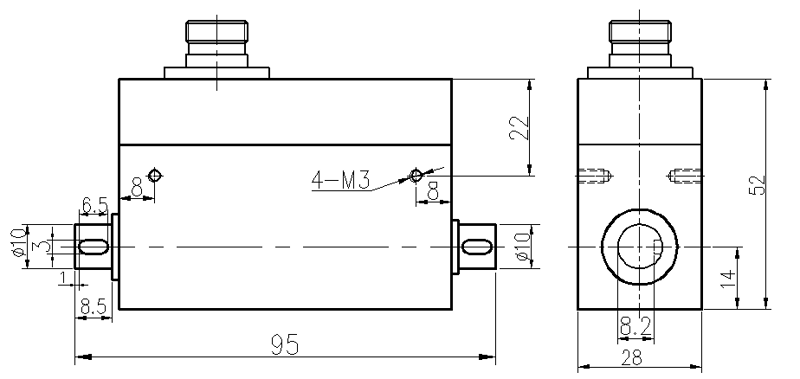

二、產品結構與外形尺寸：
三、產品規格選型
主要技術參數
| 測量范圍 | 0~0.1/0.2/0.3/0.5/1/2/3/5Nm |
| 輸出靈敏度 | 1.0~2.0mV/V |
| 綜合精度 | ±0.1;±0.3;±0.5%F·S（線性+重復性+滯后） |
| 工作溫度 | -20~+65℃ |
| 溫度補償范圍 | -10~+60℃ |
| 零點溫度影響 | ±0.1%F·S/10℃ |
| 激勵電壓 | 5~15VDC（推薦電壓10VDC） |
| 絕緣電阻 | 2000MΩ/100VDC |
| 輸入電阻 | 700±10/350±10Ω |
| 輸出電阻 | 700±5/350±5Ω |
| 零點輸出 | 0~±1%F·S |
| 安全過負荷率 | 120%F·S |
| 出廠標準線長 | 3m |
| 電氣連接方式 | 紅/E+，黑/E-，綠/S+，白/S- |
