| 品牌 : | 鋼谷 | 型號 : | Y06K |
| 加工定制 : | 是 | 額定排量 : | 0 |
| 額定壓力 : | 10T | 油箱容量 : | 250 |
| 重量 : | 600KG | 柱數 : | 四柱 |
產品說明
主要用途：

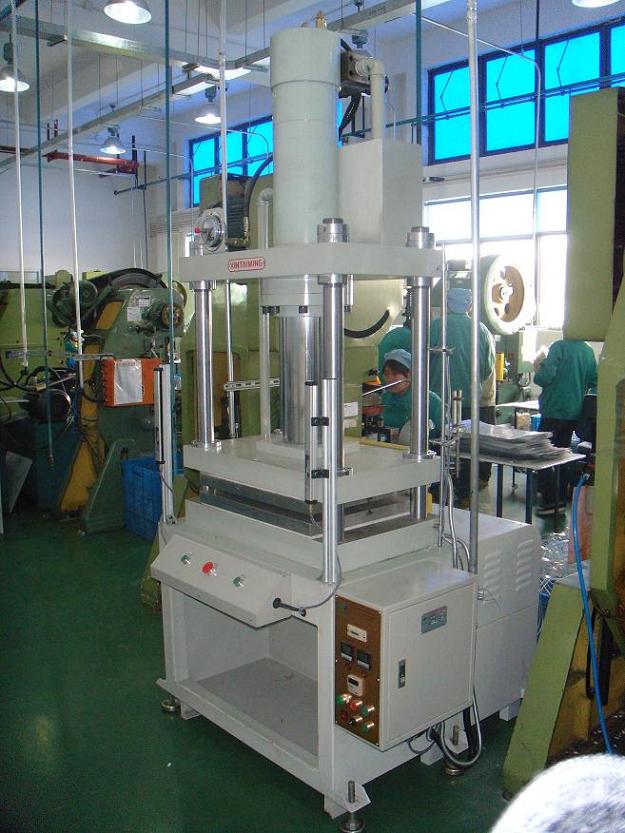

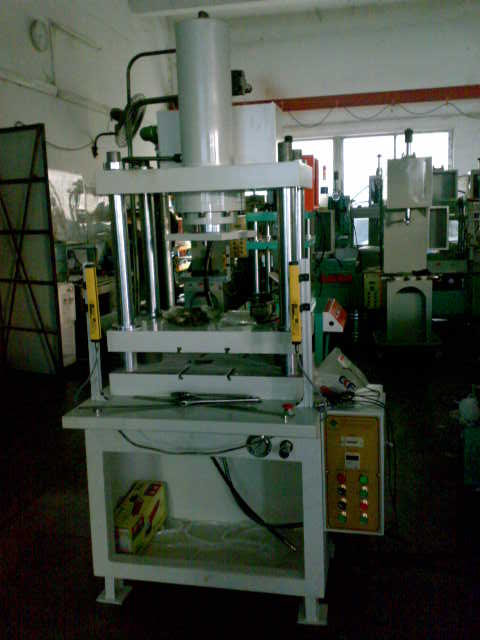

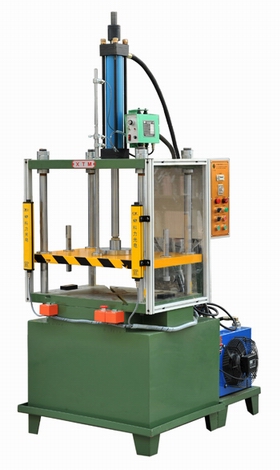

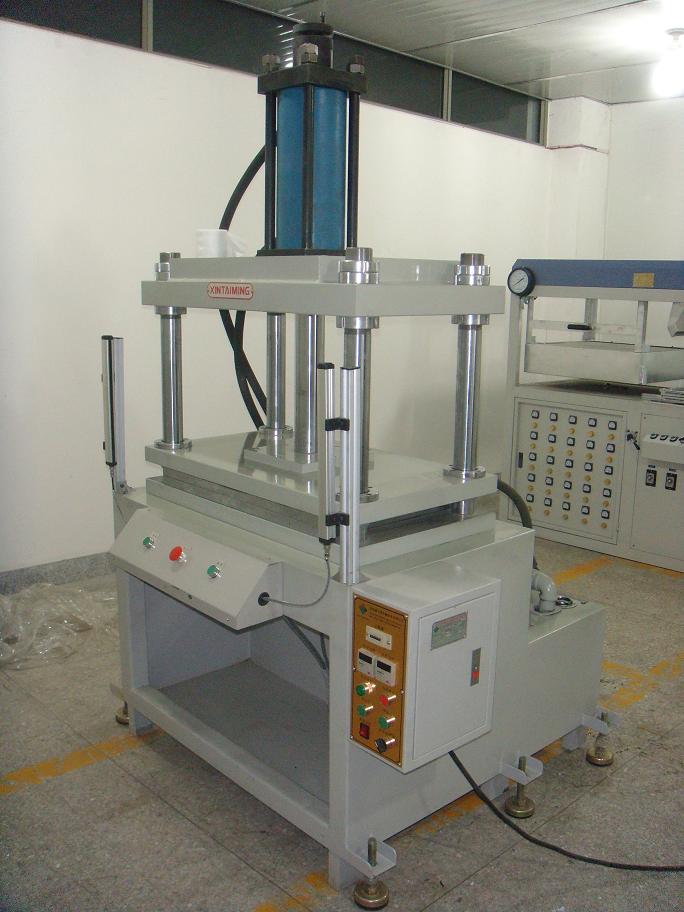

????鋁合金壓鑄件四柱油壓切邊機廣泛用于鋁合金，鎂合金，鋅合金等各種金屬壓鑄件的切邊，修邊，去毛刺及整形等工藝，比如各種汽車部件的壓鑄件制品，五金工具，電機外殼，家用電器等壓鑄件的切邊整形加工工藝
設計原理：
???鋁合金壓鑄件四柱油壓切邊機采用四柱三梁式結構，中板為活動滑塊吧，兩側導柱采用60mm哥林鍍鉻棒連接上下工作臺，活動板采用直線軸承兩測導柱進行導向，可有效保證活動工作班與下工作地板的垂直度與平行度，使活動板與下工作地板的平行度可達到0.10mm以內，采用先進的子母缸液壓回路.無論是噪音,速度, 耗電功率,均優于普通液壓沖床是款 率高速度,高出力,高環保的新一代液壓沖床；
?產品特點：
1.該系列液壓機床以2-20MPA的液體壓力為動力源,外接三相AC380V 50HZ或二相
AC220 60HZ交流電源.
2.該系列設備以液體作為介質來傳遞能量, 采用先進的子母缸液壓回路,油溫低,空行程速度均在150MM/秒以上, 工進速度30 MM/秒以下
3. 設備待機,滑快上下移動時噪音均不超過75分貝.
4.采用四柱三板式結構,活動板的垂直精度由四個精密導套控制,下工作面與上工作面任意點的平行精度達到0.1MM以下.
5.沖床具有廢料吹氣裝配.并在下工作臺 開有廢料落料槽.
6.沖床的沖切下止點位置一般通過壓力開關,位置感應器進行控制.
7.具有自動計數功能,分手動和半自動兩種控制方式,手動可將壓裝上模停在任意行程范圍內,配有緊急回升按鈕,也可加裝紅外線護手裝置
8.壓力、行程、沖切速度、吹氣時間、閉合高度客戶均可自行調整,方便操作；
9.液壓系統內置油箱底部,外觀整潔,穩重.?
10.該系列液壓機械出力范圍有15tf.-200 tf 可選.(1tf=1000kgf=9.8KN)
產品參數
項目 | Y06K-10T | Y06K-20T | Y06K-30T | Y06K-50T | Y06K-100T | |
公稱壓力（T） | 10 | 20 | 30 | 50 | 100 | |
系統 壓力 | 21 | 21 | 21 | 21 | 21 | |
回程力（T） | 3 | 3.1 | 4 | 5.1 | 10.2 | |
操作臺高度 | 780 | 780 | 780 | 780 | 780 | |
工作高度 | 500 | 500 | 600 | 600 | 800 | |
滑塊 行程 | 300 | 300 | 400 | 400 | 400 | |
工作臺尺寸 | 左右 | 550 | 550 | 550 | 650 | 800 |
前后 | 450 | 450 | 450 | 450 | 550 | |
滑塊運行速度（mm/s） | 快速 | 100 | 150 | 170 | 170 | 170 |
工進 | 40 | 23 | 23 | 17 | 8 | |
回升 | 120 | 150 | 150 | 130 | 145 | |
設備功率 | 2.2 | 2.2 | 3.7 | 3.7 | 11.5 | |
