| 品牌 : | 鋼谷 | 型號 : | Y06K |
| 加工定制 : | 是 | 額定排量 : | 0 |
| 額定壓力 : | 20KN | 油箱容量 : | 100L |
| 重量 : | 1200KG | 柱數 : | 四柱 |
產品說明

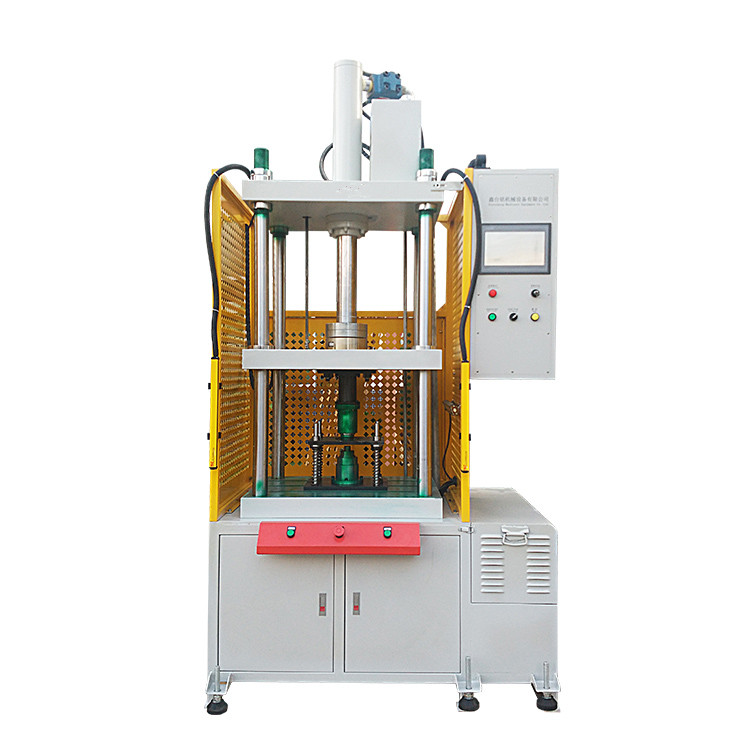

金屬粉未注射成型技術（MIM）油壓整形機
設計特點：
1.采用四柱三板型結構，四柱精密導套控制，活動板與工作臺面平行精度和垂直精度極高；
2.采用整體鍛打并經精密研磨的快速缸，HALLITE、NOK進口油封，在高壓狀態下使用可靠性高；
3.快速缸快下、回程速度達到200mm/s以上, 工進速度25mm/s可微調，大大提高了生產效率和產品質量。
4.液壓部分采用進口高性能泵浦、控制閥，油溫低，噪音不超85分貝，性能 穩定；
5.電氣部分采用三菱可編程控制器、OMRON繼電器、FUJI按鈕，品質保證；
6.壓力、行程、速度、保壓時間、閉合高度均可任意調整，操作簡便；
7.安全設計周全，歐洲規格雙手制操作，設有緊急停止按鈕和上下寸動調模按鈕；
8.另可根據客戶要求設計工作臺面落料槽及吹氣裝置，提高生產效率；
9.可選配配備安全光柵防壓手裝置，磁柵尺及觸摸控制屏，精確顯示油缸位移狀況。
應用優勢：
節能、環保、安全、低噪、使用和維護成本低；
精度高
壓力準
產量實時記錄：輕松查看員工作業效率；
產品在線評判：全過程控制可以在作業過程中任意階段自動判定產品是否合格，100實時去除不良品，從而實現在線質量管理；
壓裝壓力曲線實時顯示：產品壓裝時不同階段的不同壓力通過曲線展示，精確確定產品在不同壓裝深淺度時所需的壓力大小，方便對產品做進一步分析；超出設定范圍有聲色報警并提示；
位移壓力實時顯示：產品位移偏差時不同位置的不同壓力通過曲線展示，精確確定產品在不同壓裝位置時所需的壓力大小，方便對產品做進一步分析；超出設定范圍有聲色報警并提示；
大屏幕設定數據：壓裝力、壓入深度、壓裝速度、保壓時間等全部可以在屏幕上進行數值輸入調整；
100套工藝儲存可依要求增加：不同產品壓裝數據儲存，下一次作業時只需輸入壓裝序號即可，省時，省力，提 率；
七種壓裝模式：多種工作模式很容易完成兩段或多段壓裝工作要求；
數據存儲、提取、打印、查詢：保證產品加工數據的可追溯性，便于產品質量控制管理；
超出設定值有聲色報警并提示正確數值：各項參數報警系統，確保正確壓裝數據，避免測試過程中存在浪費產品現象；
密碼保護等：企業機密全程保護；
應用領域：
汽車發動機組件、傳動軸組件、轉向器組件、齒輪箱組件、水泵等零部件精密壓裝
電子產品精密壓裝
柔軟性線路板、硅膠制品等的半切
影像技術核心部件的精密壓裝
電機軸承精密壓裝應用
彈簧性能測試等精密壓力檢測
自動化裝配生產線應用
科研及特種裝備應用
其他需要精密壓力裝配的場合
產品參數
標準型號 | 單位 | Y06K-10T | Y06K-20T | Y06K-30T | Y06K-40T | Y06K-60T | Y06K-80T | Y06K-100T | |
主缸壓力 | ton | 10 | 20 | 25 | 40 | 60 | 80 | 100 | |
主缸 行程 | mm | 200 | 300 | 300 | 300 | 300 | 300 | 300 | |
開口高度 | mm | 400 | 400 | 500 | 500 | 500 | 500 | 500 | |
工作臺距地面高度 | mm | 800 | 800 | 800 | 850 | 850 | 850 | 850 | |
工作臺有效面積 | 左右柱內L-R | mm | 450 | 500 | 550 | 600 | 600 | 600 | 600 |
前后邊緣F-B | mm | 450 | 400 | 400 | 600 | 600 | 600 | 600 | |
主缸速度 | 快下 | mm/s | 180 | 180 | 180 | 160 | 160 | 160 | 100 |
工進 | mm/s | 20 | 20 | 20 | 15 | 15 | 15 | 15 | |
回程 | mm/s | 150 | 150 | 150 | 130 | 130 | 130 | 100 | |
使用電源 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
電機功率 | KW | 3.75 | 3.75 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | |
機器重量（參考） | kg | 950 | 1200 | 1400 | 1650 | 1900 | 2300 | 2800 | |
