品牌 : | 德國冬斯DUNGS | 型號 : | MVDLE205/5,MVDLE207/5,MVDLE210/5,MVDLE215/5,MVDLE2 |
材質 : | 碳鋼 | 類型(通道位置) : | 二通式 |
連接形式 : | 螺紋 | 適用介質 : | 液化氣 |
流動方向 : | 單向 | 用途 : | 截止 |
公稱通徑 : | 20 | 工作溫度 : | 80 |
位置數 : | 215 | 使用壓力 : | 0.1 |
有效截面積 : | 50 | 動作方式 : | 電動 |
高動作頻率 : | 25 | 訂貨號 : | 39782 |
貨號 : | MVDLE205/5 | 3C閥門類別 : | 工業 |
是否跨境貨源 : | 否 |

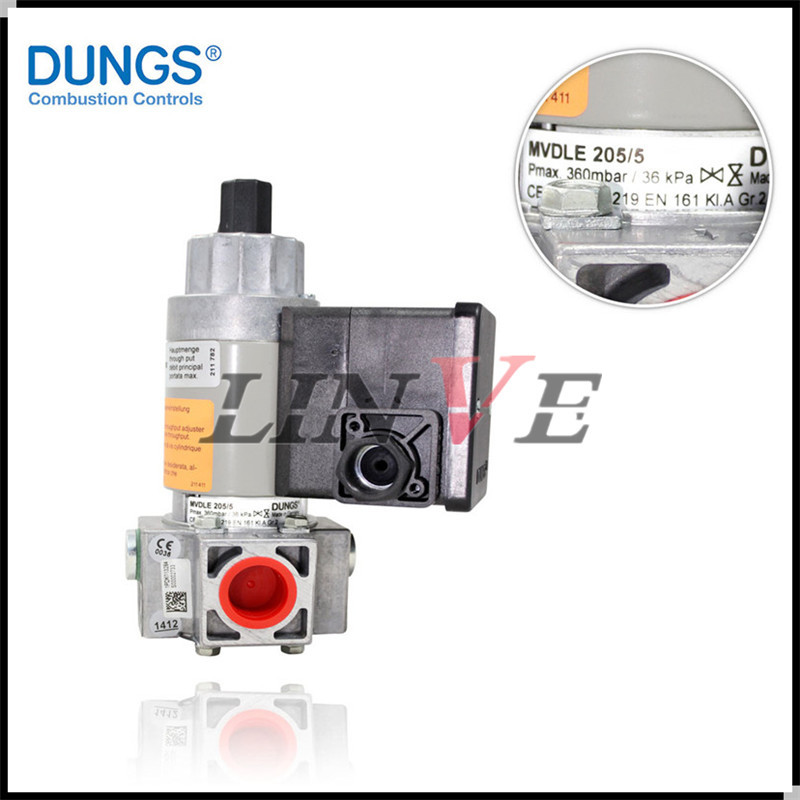

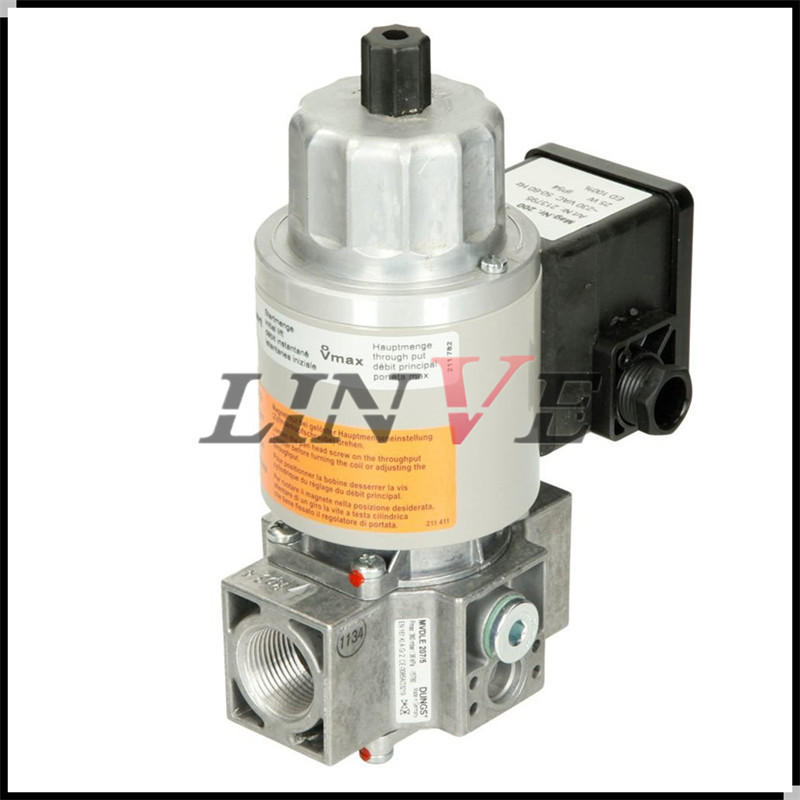

MVDLE/5單級電磁閥
?
無電流關閉
慢速開啟
快速關閉
開啟速度可調
開度可調
?
?型號表 | |||||
型號 | P | 口徑DN/Rp | 功率 | 電流 | 開啟時間 |
mbar | W | A | S | ||
MVDLE203/5 | 360 | Rp3/8 | 15 | 0.08 | 20 |
MVDLE205/5 | 360 | Rp1/2 | 15 | 0.08 | 20 |
MVDLE207/5 | 360 | Rp3/4 | 25 | 0.15 | 20 |
MVDLE210/5 | 360 | Rp1 | 25 | 0.15 | 20 |
MVDLE215/5 | 200 | Rp1-1/2 | 60 | 0.26 | 20 |
MVDLE215/5 | 360 | Rp1-1/2 | 60 | 0.30 | 20 |
MVDLE220/5 | 200 | Rp2 | 90 | 0.30 | 20 |
MVDLE225/5 | 200 | Rp2-1/2 | 90 | 0.48 | 20 |
?技術參數 | |
額定寬度 | 10,15,20,25,50,65,80,100,125,150,200,3/8,1/2,3/4,1,1-1/2,2-1/2 |
工作壓力 | 至200mbar,360mbar或至500mba,參考型號表 |
電磁閥 | 根據EN161的閥,A級,2類,單級工作方式 |
壓力等級 | PN 1 |
關閉時間 | <1s |
開啟時間 | <20s |
快速開啟行程 | 可調節 |
主流量調節 | 手動 |
氣體引導部分材料 | 外殼:鋁,鋼,黃銅 密封圈:NBR |
電源 | 230V(+10%-15%);50-60Hz |
開關持續時間 | ED |
保護程度 | IP54,IP65 |
電氣連接 | 通過PG11連接到螺絲接線端子上,滿足DIN EN 175301-803要求的接插連接可后配 |
開關頻率 | MVD.../5系列: 1000次/H MVD 2200型: 100次/H |
測量及燃氣氣體連接 | 符合DIN ISO 228要求,在入口壓力區域的兩側G1/4,從DN40(法蘭)起,入口側再加G3/4 |
過濾 | 內裝有篩網過濾器,網眼大小1mm |
環境溫度 | -15oC到+60oC |
安裝位置 | 電磁鐵垂直豎立到水平躺放 |
終端觸點 | 根據DIN K01/1型進行檢查,可安裝在DN10-DN150上 |
閥檢查系統 | 通過測量連接G1/4可裝上VDK200A S02型 用到DN80的匹配器可裝上VPS504型 |
附件 | 用于線路插座的設備插頭 |
