| 品牌 : | 特魯斯 | 型號 : | TLS-805 |
| 加工定制 : | 否 | 測量范圍 : | 0.1-50mm |
| 測量精度 : | 0.001 | 尺寸 : | 200*300*300 |
| 重量 : | 3KG |
在線高精度鋼絲渦流探傷儀
一、 ?渦流缺陷檢測原理（ET）
??渦流檢測是把導體接近通有交流電的線圈(簡稱探頭)，由線圈建立交變磁場，該交變磁場通過導體，并與之發生電磁感應作用，在導體內建立渦流。導體中的渦流也會產生自己的磁場，渦流磁場的作用也會改變原磁場的強弱，進而導致線圈電壓和阻抗的變化。因此當導體表面或近表面出現缺陷或測量的金屬材料發生變化時，將影響到渦流的強度和分布，渦流的變化又引起了檢測線圈電壓和阻抗的變化，根據這一變化，就可以間接地知道導體內缺陷的存在及金屬材料的性能是否有變化。
二、檢測產品
???馬氏體
奧氏體不銹鋼絲Φ?0.1? 50mm????????????
三、儀器特點
1、全新的渦流儀不依賴于計算機工作。探傷儀采用了現今 的電子技術，全數字化設計。目前，國內其它渦流探傷儀都是依賴于一臺或多臺計算機進行數據處理，高度依賴于電腦，這種方法缺點是：儀器穩定性差，設備的質量和服務嚴重依賴于第三方，體積大，替換性差。而我們新一代的探傷儀器采用了先進的DSP片上技術，其具備數據采集，數據分析，報警分析等完整的探傷功能，可在完全脫離計算機的情況下工作，儀器所使用的計算機只是作為人機界面使用，所以對計算機的要求大降低，替換、維護更為方便。
?
2、檢測線圈上所感應出的電信號是非常微弱的，須經相應的電路處理，運用多種模擬和數字技術分析，并由計算機直觀的顯示。
3、 網絡化結構：分布和集中隨心所欲。儀器的每個通道都是一個具備完整探傷功能的模塊，而這些模塊可以集中在一起也可以分布在整個車間，它們之間只需一臺標準的以太網交換機便可實現集中管理。不管是集中使用還是分布使用，它們都可以獨立工作，單個通道的故障 影響其它通道，而不像傳統多通道探傷儀那樣發生所有通道故障的現象。
四、探頭特點
1、探頭指數功能
的探頭指數功能。檢測性能的高低很大程度上取決于探頭的質量和探頭安裝的合理性。我們采用了獨特的算法對探頭的各項參數進行了綜合， 了“探頭指數”的概念，“探頭指數”反映了探頭的綜合性能， 程度的指導了調試人員，使其在進行探傷調整時有章可循，大大減少了調整時間。
2、探頭異常報警功能
機械故障和操作失誤等原因可能造成探頭的損壞，如損壞的探頭繼續使用，會造成嚴重的漏檢。多頻多濾波渦流探傷儀可實時對探頭進行自檢，如發現探頭損壞立刻以醒目的方式提示操作者，以免帶故障工作。
五、渦流探傷儀技術參數
?檢測通道:1通道；
?儀器相應速度11200m/min；
?頻率范圍：100Hz1MHz，0.1步進連續可調 ；
?對缺陷數量實時統計；
?增益范圍：0.199.0dB，連續可調，步進:0.1 ；?
?相位旋轉：0359°連續可調，步進:?1?；?
?延時硬件輸出報警、實時硬件輸出報警；
?自動形成檢測報告；
?數字濾波：低通（0Hz10000Hz）高通（0Hz2000Hz）；有效抑制現場干擾信號?；
?多種顯示方式：阻抗、時基；?
?檢測重復性：同樣檢測狀態及檢測參數下，同一個傷信號，重復20次檢測，信號幅度相差0.5dB；?
?阻抗圖量程：5檔可調?；? ?
?內、外時鐘控制的同步輸入/輸出?；
?采樣率：1200000SPS可調?；??
?探頭驅動：1100可調；
?可大量存儲各種檢測程序和檢測數據；??
? ?獨立通道可分別驅動不同形式的檢測探頭（由 、差動線圈構成的探頭）；
?中、英、德、韓、日、法、葡萄牙、西班牙、俄、繁體、阿拉伯文操作語言可任意切換、在線遠程幫助；? ?
?自動日歷、時間顯示；
?電源：?2000-240V（－20％＋20％）50HZ±10?
?環境溫度：-1045
?環境濕度：85

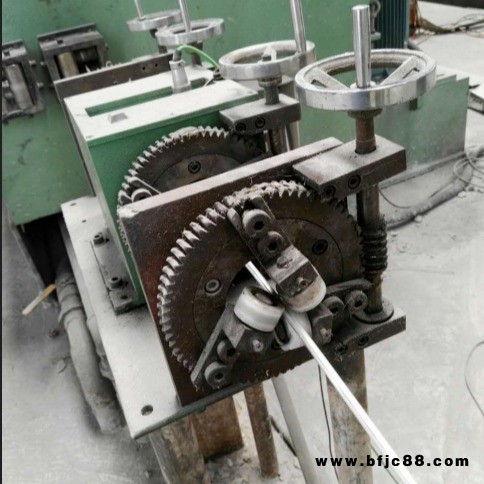

六、設備現場圖
?
七、系統配置
高精度渦流探傷儀
渦流探傷儀系統軟件V1.0
探頭架
探頭（包含導套)
噴標器(選配)
