| 品牌 : | 碧通 | 型號 : | BT |
| 加工定制 : | 是 | 類型 : | 板式 |
| 用途 : | 辦公樓 | 控溫范圍 : | 1-300 |
| 流量壓力 : | 0.2 | 風量 : | 1 |
| 制冷量 : | 1 | 傳熱方式 : | 間壁式 |
| 結構類型 : | 立式 | 用途 : | 換熱 |

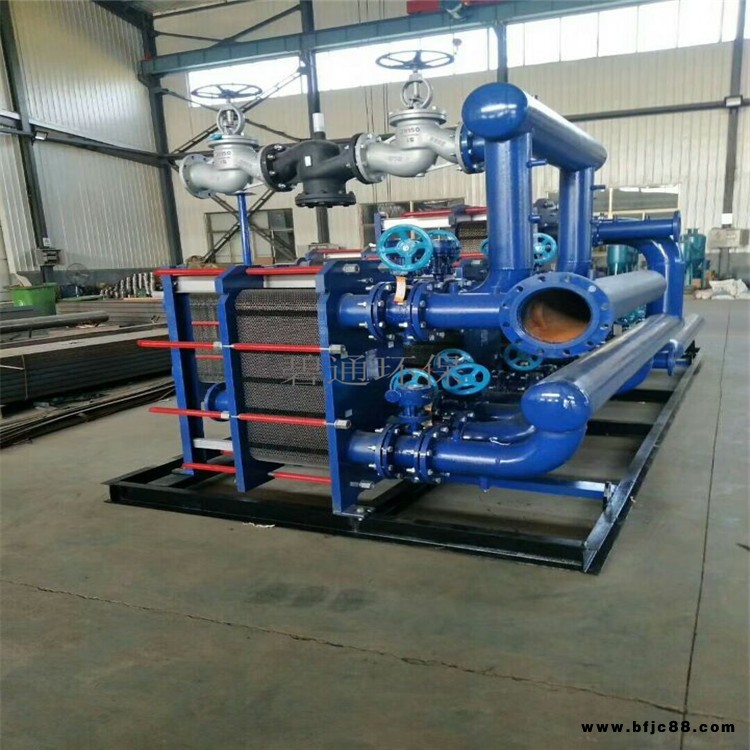

傳熱換熱器小型換熱器山西BT-30板式換熱器生產廠家
???? 換熱器是一種在不同溫度的兩種或兩種以 體間實現物料之間熱量傳遞的節能設備，是使熱量由溫度較高的流體傳遞給溫度較低的流體，使流體溫度達到流程規定的指標，以滿足工藝條件的需要，同時也是提高能源利用率的主要設備之一。換熱器行業涉及暖通、壓力容器、中水處理設備，化工，石油等近30多種產業。
板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型 換熱器。各種板片之間形成薄矩形通道，通過板片進行熱量交換。板式換熱器是液-液、液-汽進行熱交換的理想設備。它具有換熱效率高、熱損失小、結構緊湊輕巧、占地面積小、安裝清洗方便、應用廣泛、使用壽命長等特點。在相同壓力損失情況下，其傳熱系數比列管式換熱器高3-5倍，占地面積為管式換熱器的三分之一，熱回收率可高達90%以上。
? 板式換熱器基本結構
板式換熱器結構⒈板式換熱器板片和板式換熱器密封墊片
⒉固定壓緊板
⒊活動壓緊板
⒋夾緊螺栓
⒌上導桿
⒍下導桿
⒎后立柱
板式換熱器選型計算
板型選擇
板片型式或波紋式應根據換熱場合的實際需要而定。對流量大允許壓降小的情況，應選用阻力小的板型，反之選用阻力大的板型。根據流體壓力和溫度的情況，確定選擇可拆卸式，還是釬焊式。確定板型時不宜選擇單板面積太小的板片，以免板片數量過多，板間流速偏小，傳熱系數過低，對較大的換熱器更應注意這個問題。
板式換熱器流程和流道的選擇
流程指板式換熱器內一種介質同 動方向的一組并聯流道，而流道指板式換熱器內，相鄰兩板片組成的介質流動通道。一般情況下，將若干個流道按并聯或串聯的方式連接起來，以形成冷、熱介質通道的不同組合。
流程組合形式應根據換熱和流體阻力計算，在滿足工藝條件要求下確定。盡量使冷、熱水流道內的對流換熱系數相等或接近，從而得到 的傳熱效果。因為在傳熱表面兩側對流換熱系數相等或接近時傳熱系數獲得較大值。雖然板式換熱器各板間流速不等，但在換熱和流體阻力計算時，仍以平均流速進行計算。由于"U"形單流程的接管都固定在壓緊板上，拆裝方便。
壓降校核
在板式換熱器的設計選型時，一般對壓降有一定的要求，所以應對其進行校核。如果校核壓降超過允許壓降，需重新進行設計選型計算，直到滿足工藝要求為止。
板式換熱器設計特點
1、 節能:其換熱系數在3000~4500kcal/m·°C·h，比管殼式換熱器的熱效率高3~5倍。
2、結構緊湊:板式換熱器板片緊密排列，與其他換熱器類型相比，板式換熱器的占地面積和占用空間較少，面積相同換熱量的板式換熱器僅為管殼式換熱器的1/5。
3、容易清洗拆裝方便:板式換熱器靠夾緊螺栓將夾固板板片夾緊，因此拆裝方便，隨時可以打開清洗，同時由于板面光潔，湍流程度高，不易結垢。
4、使用壽命長:板式換熱器采用不銹鋼或鈦合金板片壓制，可耐各種腐蝕介質，膠墊可隨意更換，并可方便在、拆裝檢修。
5、適應性強:板式換熱器板片為獨立元件，可按要求隨意增減流程，形式多樣;可適用于各種不同的、工藝的要求。
6、不串液，板式換熱器密封槽設置泄液液道，各種介質不會串通，即使出現泄露，介質總是向外排出。
板式換熱器應用范圍
板式換熱器已廣泛應用于冶金、礦山、石油、化工、電力、醫藥、食品、化纖、造紙、輕紡、船舶、供熱等部門，可用于加熱、冷卻、蒸發、冷凝、殺菌消毒、余熱回收等各種情況。
