| 加工定制 : | 是 | 型號 : | BT |
| 品牌 : | 碧通 | 電壓 : | 220 |
| 工作壓力 : | 0.2 | 功率 : | 30 |
| 額定流量 : | 10 | 進出水口 : | 50 |
| 運行重量 : | 2000 | 罐體承壓 : | 0.6 |
| 工作溫度 : | 25 | 運行模式 : | 自動 |
| 樹脂罐 : | 各種 | 樹脂裝填量 : | 22 |
| 產水量 : | 10 | 原水硬度 : | 10 |
| 出水硬度 : | 0.03 | 出廠形式 : | 鈉型 |
| PH : | 1-14 | 粒度 : | 0.3-1.25 |
福建 001X7陽離子樹脂 碧通732陽離子樹脂 碧通廠家銷售
?? 軟水樹脂是專用于軟化硬水的一種專用樹脂，通過離子交換技術，使水的硬度小于50 mg/L(CaCO3)
001×7(732)強酸性苯系陽離子交換樹脂
一、執行標準：GB13659-92 本產品是在苯—=苯共聚交聯結構的高分子基體上帶有磺酸基(—SO3H)的離子交換樹脂，其酸性相當 、等無機酸，它在堿性、中性，甚至酸介質中都顯示離子交換功能。本產品具有交換容量高、交換速度快、機械強度好等特點。

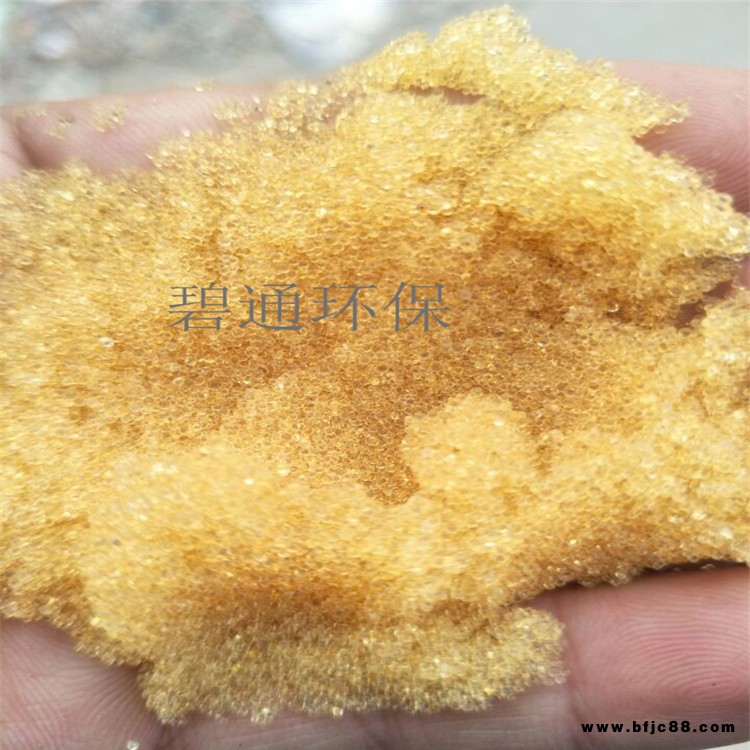

二、規格： 1.外觀：金黃至棕褐色球狀顆粒 2.出廠形式：鈉型 3.主要性能指標： 序號 指標名稱 指標 1 含水量% 46-52 2 全交換容量(mmol/g) 4.5 3 濕視密度 (g/ml) 0.77-0.87 4 濕真密度 (g/ml) 1.24-1.28 5 粒度(0.315-1.25mm) ≥95 6 磨后圓球率% ≥95
三、使用時參考標準： 1.PH范圍：1-14 2.使用溫度：氫型≤100°C 鈉型≤120°C 3.型變膨脹率%：(H+-Na+)8-10 4.再生液濃度：NaCl：3-10%；HCl：4-5%；NaOH：4-5% 5.再生液用量：NaCl：(8-10%)；體積：樹脂體積=1.5-2:1 HC1(4-5%)體積：樹脂體積=2-3：1 NaOH(4-5%)；體積：樹脂體積=2-3：1 6.再生液流速：5-8m/h 7.再生接觸時間：30-60min 8.正洗流速：10-20m/h 9.正洗時間：約30min 10.運行流速：10-40m/h
樹脂軟化水原理
??? 軟水樹脂由軟水機的內置樹脂罐，在水通過時將水中的硬度離子進行置換。就是通常所說的"離子交換軟化法"其原理如下:
離子交換水處理是指采用離子交換劑，使交換劑中和水溶液中可交換離子產生符合等物質的量規則的可逆換，導致水質改善而交換劑的結構并不發生實質性(化學的)變化的水處理方式。在這種水處理方式中，只有陽離子參與交換反應的，稱陽離子交換水處理;只有陰離子參與交換反應的，稱陰離子交換水處理;既有陽離子又有陰離子參與交換反應的，稱陽、陰離子交換水處理。由于原水的水質千差萬別，而對出水水質的要求又多種多樣，所以有許多種類型的離子交換及某組合的水處理方法，采用這些水處理方法而使原水軟化、除堿和除鹽。離子交換劑中參與交換反應的離子是鈉離子Na+時，此方法稱為鈉(Na)型離子交換法，此交換劑稱為鈉(Na)型陽離子交換劑，相類似的，有氫(H)型離子交換法及氫(H)型陽離子交換劑等。
軟水樹脂是專用于軟化硬水的一種專用樹脂，通過離子交換技術，使水的硬度小于50 mg/L(CaCO3)離子交換是一種特殊的動態附過程，一般是由不溶于水的離子交換劑在電解質溶液中進行，這種離子交換劑即為離子交換樹脂。目前離子交換裝置有一半以上用于水處理脫鹽，而水處理脫鹽的主要是強酸性氫型陽離子交換樹脂和強堿性氫氧型陰離子交換樹脂。當氫型陽離子交換樹脂與水接觸，發生離子交換反應，水中各種陽離子被附在樹脂上，而陽樹脂上結合的氫離子則被交換下來，此時水中只含有氫離子一種陽離子。當氫氧型陰樹脂與水接觸發生離子交換反應后，水中各種陰離子被附，則水中只含有一種氫氧根離子。當經過這種氫氧型陽樹脂的水再經過氫氧型陰樹脂后，則水中僅含有兩種陰陽離子（氫離子和氫氧根離子）就會結合成為水，也就完成了水的脫鹽處理過程。 軟化樹脂的副作用 因為軟化樹脂采用的是鈉（Na）型離子交換法，所以制出的水中多少會含有Na離子，對飲用有一定的副作用。不過，在比較的情況下是可以使用的。
?
