| 品牌 : | wanshunhua/萬順華 | 型號 : | JSD-01 |
| 加工定制 : | 是 | 測量范圍 : | 點液位 |
| 分辨率 : | 0.5 | 適用范圍 : | 石油石化/水工業 |
| 產地 : | 北京 | 工作溫度 : | 0～50℃ |
| 萬順華科技 : | 010-89752511 | 工作電壓 : | 24V |
| 告警方式 : | 聲光 | 重量 : | 360g |
| 是否進口 : | 否 | 靜態電流 : | 0.2uA |
| 安裝方式 : | 支架 | 報警電流 : | 40mA |
| 是否跨境貨源 : | 否 | 小包裝數 : | 3 |
| 類型 : | 水位報警探測器 |
廠家熱銷 JSD-針式探頭水浸/浸水變送器 浸液報警器 浸水報警器
?
?
?
廠家熱銷 JSD-針式探頭水浸/浸水變送器 浸液報警器 浸水報警器
針式探頭水浸變送器使用說明書
?
一、用途

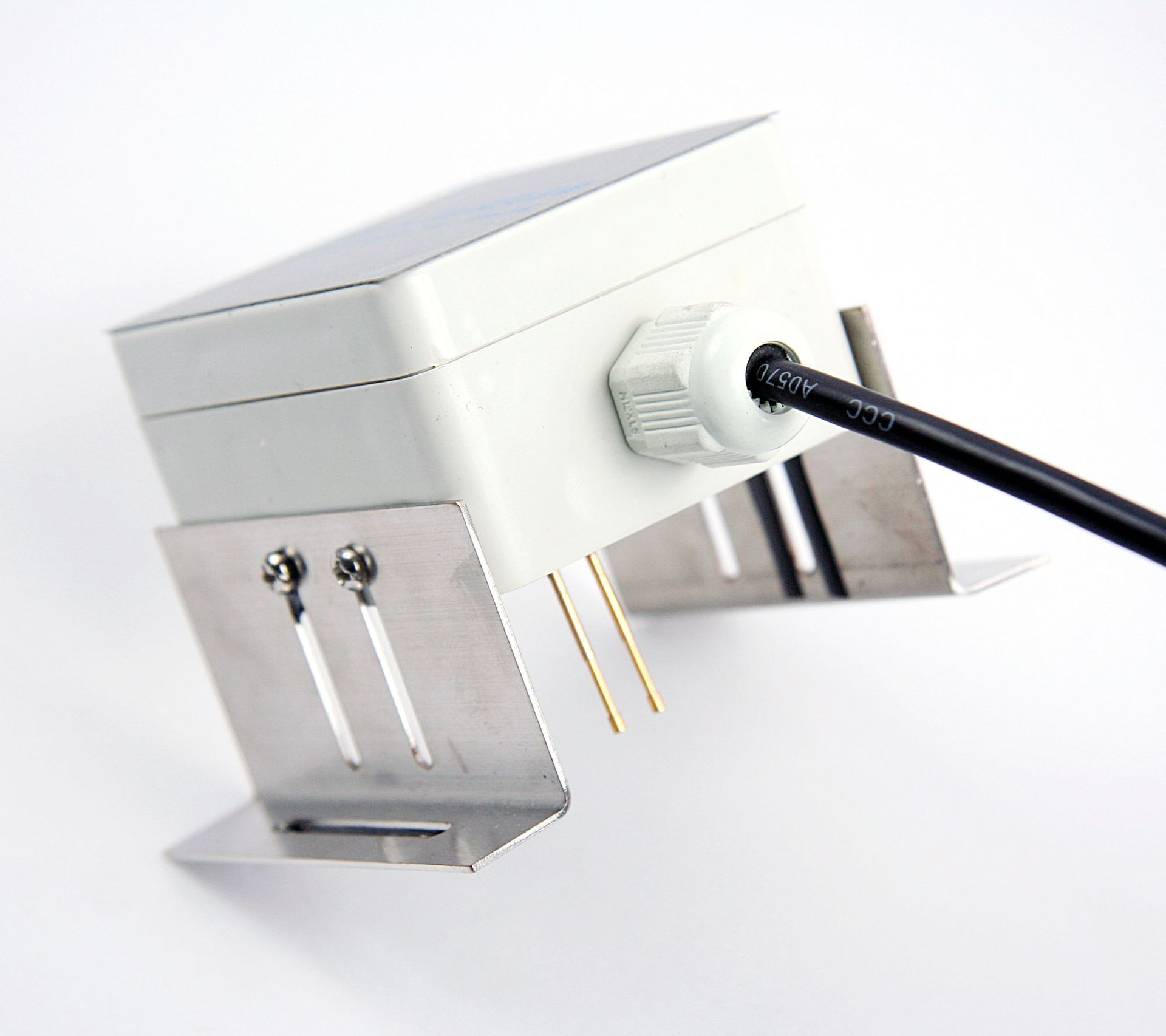

? ? JSD-01系列水浸變送器是一款探針與變送器合為一體的變送器，其工作原理是：針式探頭的電極浸水后阻值變化，由專用集成芯片進行信號放大，整形，比較，輸出高低電平或繼電器報警信號的專用模塊。適用于通訊基站、精密機房、圖書館、賓館、飯店、倉庫以及其他在有積水時需要報警的場所。
?
二、產品特點：
??1.產品具有靈敏度高，響應時間快，使用方便，便于安裝等特點；
?
? 2.產品具有高可靠、低成本，便于現場使用；
?
? 3.隔離性高：電源，輸入，輸出三端隔離設計;
?
三、主要技術參數：
? ? 供電電壓：DC 24V (12V36V)；
?
? ? 工作溫度：050；
?
? ? 工作濕度：20RH 95RH；
?
? ? 誤報率：＜100ppm；
?
? ? 靜態功耗: 0.5W；
?
? ? 報警功耗 ：1.2W；
?
? ? 輸出形式：
?
??? ?繼電器(負載電流100mA)；
?
??? ?高低電平輸出：VL為0V（+0.5V）；VH為5V或12V(±0.5V)；
?
? ? 帶載能力：
?
? ? ?固態繼電器 100mA（1A大電流，需定做；）
?
? ? ?高低電平 3kΩ；
?
?注：高電平輸出12V時，供電電壓應高于16V
?
? ? 產品重量:約240g；
?
四、外形尺寸
?
? ? 長*寬*高=64*57*35。
?
五、接 線：
?
? ? JSD-01-1高低電平輸出電氣接線說明：紅色線：供電正；黑色線：供電負；藍色線：電平輸出正；白色線：電平輸出負；
?
? ?JSD-01-2繼電器輸出電氣接線說明：紅色線：供電正；黑色線：供電負；白色線：公共端；黃色線：常開端；綠色線：常閉端；
?
六、安裝方式：
?
? ? 利用兩側的長條安裝孔固定在被測位置。
?
七、選型
?
? | ? | ? | ? | |
JSD-01- | 支架式安裝針式探頭水浸變送器 | |||
? | ? | ? | ? | |
? | -1 | ? | 高低電平輸出 | |
? | ? | ? | ? | |
? | -2 | ? | 繼電器輸出 | |
?
?
八、檢測方法
?
? ? 1.使用前請認真閱讀本說明書，確保接線正確。接通DC 24V后，綠色指示燈亮，表示供電正常；
?
? ? 2.水浸傳感器探針遇水時，導電率高于告警上 紅色的告警指示燈亮，由變送器輸出短路報警信號（或開路報警信號），水浸解除后，紅燈滅，變送器又處于警戒狀態。
?
九、產品維保
?
? ? 如果變送器出現故障，請與我公司的售后服務取得聯系，確認問題后需要把變送器寄回本公司維修時請附帶以下信息：
?
現場環境描述；故障現象；
?
?廠家熱銷 JSD-針式探頭水浸/浸水變送器 浸液報警器 浸水報警器
?
? ? 變送器屬于精密儀器，應存放在干燥通風的室內環境，避免陽光直曬。產品清洗只能使用易揮發的試劑清洗變送器，避免使用帶有腐蝕性的試劑清洗，如酸、堿性溶劑，家用洗滌劑等。
?
十、注意事項
?
? 1.當收到產品時請檢查包裝是否完好，并核對變送器規格型號是否與您選購的產品相符；
?
? 2.按照裝箱清單檢查收到產品是否和裝箱清單一致,變送器一臺，說明書一份，合格證一份。
?
? 3.水浸傳感器在安裝時，注意調整支架高度，探針不要緊貼在導體（如鋼管）上,以免導致變送器會一直處于告警狀態。
?
?
??
