| 加工定制 : | 否 | 品牌 : | YIL ANG |
| 規格 : | 齊全 | 安裝 : | 卡接式 |
| 適用范圍 : | 通信全國 | 銷售范圍 : | 全國 |
| 材料 : | 鍍鋅板 |
華為1600回線音頻電話配線柜/架JPX202-B1雙面機柜卡接式可拆柜門[YIL ANG益朗通信]總配線架|MDF總配線架|MDF音頻配線架|MDF語音配線架|MDF電話配線架|MDF音頻總配線柜|MDF（單面/雙面）卡接式總配線架|HPX系列總配線架|100回線保安接線排（直列模塊）|128回線測試接線排（橫列模塊）|MDF保安單元|防雷保安器生產基地！』MDF配線架-總配線架-|MDF音頻配線架|MDF電話總配線架（100回線保安接線排）,（128回線測試接線排）,保安器,總配線架機架由保安接線排,保安單元,測試接線排,告警系統等組成,對用戶電纜和程控交換機之間起到連接,調線,保護,告警等作用。MDF(Main Distribution frame)總配配線架,總配線架|音頻總配線架|電話總配線架。總配線架（MDF）,光纖配線架（ODF）,數字配線架（DDF）,綜合設備機架,總配線架適用于與大容量電話交換設備配套使用,用以接續內,外線路。一般還具有配線,測試和保護局內設備及人身安全的作用。總配線架是連接用戶線路和局內相應的用戶設備的列架,一面是橫排,一面是縱列。縱列接外線電纜和保安器設備,橫排接局內電纜。縱列和橫排間用跳線連接。總配線架適用于大,小容量的各類電話交換機,它能對交換機和人身安全起保護作用,也是交換機與內外線電纜連摻的配線設備；架上的測試裝置能分別對內外線進行測試。總配線架包括三大部分,即接,跳線部分,機架部分和保安告警部分。接,跳線分焊接,繞接和夾接三種接線方式。對程控用戶交換機宜選用夾接方式的總配線架,因這種配線架容量大,體積小,便于施工和維護,并節省機房面積．保安告警部分可分過壓保護,過流保護和狀態告警等．一體化機房等產品及其施工維護;通信電源維護包括提供鉛酸蓄電池,低壓配電設備,防雷設備及其維護。生產經營的通信產品。
寧波益朗專業生產各類MDF總配線架（柜）,保安接線排,測試接線排,保安單元,MDF保安器,接線工具等。具有品種全,產量高,性能指標優越等優點
產品描述：
JPX43V型高密總配線架該產品吸收了阿爾卡特的技術特點，具有體積小，造型美觀適合與各種制式程控交換機配套，用以接續內、外線路，并具有配線、測試和保護局內設備及人身安全的作用，性能可靠，操作方便，具有聲光告警。
性能描述：
雙卡，成端電阻不大于2mΩ，卡接壽命200次以上，適用電纜芯徑為0.32－0.7mm。
四級聲光告警信號系統，采用了數字聲光顯示，總告警信號盤能直接安裝于測量臺上，并設有數據輸出接口，有利于機房集中監控的發展和需要。
由高強度優質鋁合金型材或鋼材，表面經氧化處理永不生銹，采用積木式結構拼裝而成。
密度大，強度高，重量輕；與國內其它同類產品相比，相同容量下占用空間較小。
所有塑料均采用阻燃材料，等級達到FV－0級標準。
細節描述：

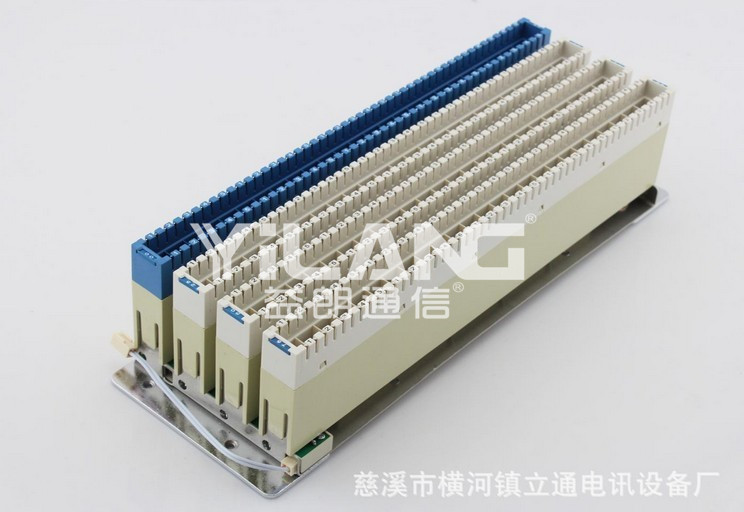

密度直列模塊（FA8-39V型）
（“具有告警功能的保安接線模塊、保安排”獲國家專利，
證號：ZL 95 2 01669.9 ；ZL 01 3 37370.6）
具有百回線排告警顯示和每回線保安單元告警顯示，跳線卡接采用雙卡口形式，外線電纜卡接采用單卡口形式，外線電纜成端、跳線、保安單元插拔均在正面進行。高可靠雙卡口利于工程割接和備用，該排的220V近端電力線搭碰試驗證明：AB線能安全通過44A的電流。
直列排每單元為100回線外線側、跳線側均有穿線板。
采用，鍍鉛錫合金處理，連接性能好，壽命長。
外形尺寸：（寬）130*（深）123*（）180（單位：mm）
密度橫列測試接線排（ST0-49V型128L/256L）
（“測試器”獲國家專利，證號：ZL 01 3 37369.2）
跳線為雙卡口內線為單卡口，跳線與內線電纜均在正面操作，測試排為常閉觸點，通過切斷分離內外線。該排的透明防塵罩美觀大方，并能插入紀錄示銘條，利于提示和維護。
外形尺寸：（寬）195*（深）82*（）106（單位：mm）
256回線測試接線排由16塊模塊組成，每個模塊為16回線，體積大小與128回線相近，但容量卻翻了一倍，由于其設計思想新穎、結構緊湊合理，能有效地解決原語音配線架改造為語音+寬帶二合一的接線測試空間矛盾。同時由于其布線方式科學，減少了跳線、測試空間矛盾。因此操作性強、開通率、安裝與維護都極為方便。適用于我廠生產的所有機架。
外形尺寸：（寬）202*（深）135*（）130（單位：mm）
FA9-79V（氣體）/FA10-79V（固體）保安單元
（“保安器及配線架中的保安單元”獲國家專利，
證號：ZL 95 2 01670.2 ； ZL 01 3 37368.4）
告警形式為過流、過壓告警。
塑料件均采用PC材料，具有阻燃功能。
插接端子的涂復材料為鉛錫合金，其涂復厚度為6μm。
限流特性實測數據如下表所示：
試驗電流 A | 規定動作時間 S | 實測動作時間 S | 備 注 |
0.35 | ＜4.0 | ≤3.3 | 電路隔斷或限流至150mA |
0.5 | ＜2.0 | ≤1.5 | |
1 | ＜0.4 | ≤0.3 | 電路隔斷或限流至500mA |
3 | ＜0.1 | ≤0.03 |
采用PTC，半導體放電管的保安單元電路：
名稱型號外形尺寸（mm）寬(W)深(D)FA9-79Ⅴ（氣）保安單元10.86.867FA10-79Ⅴ（固）保安單元10.86.867 |
結構參數及訂貨指南：
規格 （回線） | 外形尺寸 | 橫列 間距 | 直列間距 | 直列 | 橫列 | |||||
寬 | 深 | 高 | 電纜高度 | 列數 | 保安排/列 | 列數 | 測試器/列 | |||
1200L | 498 | 1100 | 2030 | 1870 | 220 | 250 | 2 | 6 | 5 | 2 |
1800L | 748 | 1100 | 2030 | 1870 | 220 | 250 | 3 | 3 | ||
3000L | 1248 | 1100 | 2030 | 1870 | 220 | 250 | 5 | 5 | ||
4000L | 1248 | 1360 | 2300 | 2060 | 220 | 250 | 5 | 8 | 7 | 5 |
5000L | 1248 | 1360 | 2600 | 2360 | 220 | 250 | 10 | 8 | ||
6000L | 1248 | 1360 | 3000 | 2760 | 220 | 250 | 12 | 10 | ||
* 1200L~3000L架體度含160 mm的電纜槽道度，4000L~6000L架體度含240 mm的電纜槽道度（如采用下走線方式則總度為電纜度）。
所有架體均可拼接擴容。
