加工定制 : | 否 | 類型 : | 通訊檢測儀器 |
品牌 : | 美國西特 | 型號 : | 270 |
外形尺寸 : | 52*56*89 |

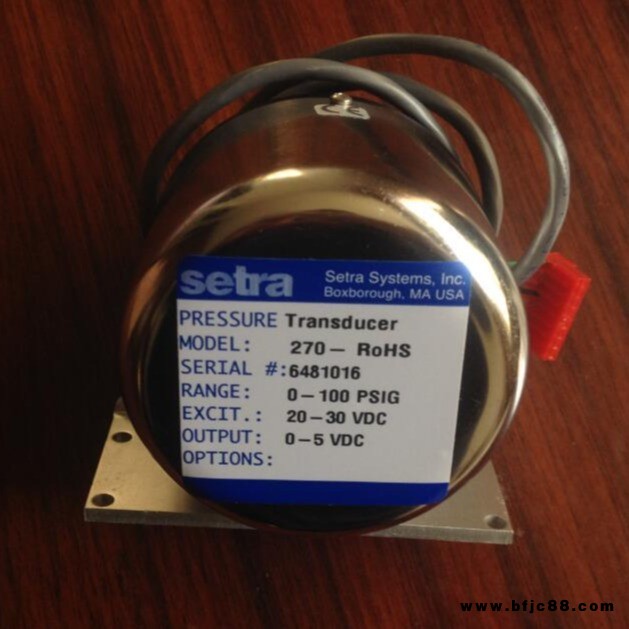

setra美國西特 270壓力變送器大氣壓力變送器
Setra270 常用型號:
2701600MA1F2B10NNN,2701100PG1F2B10NNN,2701100PG1F2B02NNN,2701800MA1F2B02YNN
setra 270 型是 Setra 性能較高的模擬傳感器,適合大氣壓、 壓和表壓測量。長達數十年之久的裝機歷史為其贏得了良好的口碑,至今仍是各類關鍵應用的信賴之選。該產品采用陶瓷材料敏感元件,精度達 ±0.03% FS,工作溫度范圍寬,性能優于環境檢測市場的許多同類產品,此外,還提供豐富的選項,滿足各類高規格應用需求,使之更易于安裝,數據采集質量更高。適合嚴苛應用的高精度產品
作為 Setra 制造的精度較高的模擬傳感器,其精度可達0.03% FS,非常適合精密測量決定應用成敗的關鍵設施。
高性能的陶瓷敏感元件
Setra 270 型是一種可變電容傳感器,內置由陶瓷材料和玻璃 及 黃 金 熔 融 而 成 的 SETRACERAM . 壓 力 感 應 元件。這種穩定的材料和設計能實現業內 的溫度影
響性能和低遲滯,確保在嚴苛應用中可靠運行。與其他不銹鋼產品相比,陶瓷元件性能更好,測量更準確,測試結果更佳。
安裝靈活
Setra 270 型提供兼容現有應用的多種機械和電氣選項,有助于縮短工程設計時間,從而加快項目進度。
美國西特setra 270壓力變送器大氣壓力變送器的技術參數
精度1(恒溫下) ±0.05% FS? ?
非線性度? ? ? ? ? ±0.05% FS 端點法
? ? ? ? ? ? ? ? ? ? ? ? ? ±0.03% FS 較佳擬合直線
遲滯 <0.01% FS(典型值)
?分辨率 無限,僅受輸出噪聲的限制 (0.005%FS
西特270的溫度影響
補償范圍℃? ? ? ? ? ? ? -1~+49
零點漂移? ? ? ? ? ? ? ? ? %FS/50℃
大氣壓? ? ? ? ? ? ? ? ? ? ? ±0.18
其他范圍 ? ? ? ? ? ? ? ? ? ±0.09
導熱系數靈敏度 ? ? ? ±0.09
長期穩定性? ? ? ? ? ? ? ? < ±0.1% FS/年
預熱漂移 ? ? ? ? ? ? ? ? ? < ±0.04% FS(恒溫下開機20分鐘后)
時間常數? ? ? ? ? ? ? ? ? <10 ms(輸入階躍壓力達到90%穩態輸出所需的時間)
Setra270環境參數
工作溫度℉ (℃) ? ? ? ? ? -18~+80
儲存溫度℉ (℃) ? ? ? ? ? -54~+120
振動 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 2g(5 Hz~500 Hz)
加速度 ? ? ? ? ? ? ? ? ? ? ? ? ? 10g
沖擊 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 50g工態,周期為10ms的半正弦波
電氣連接 ? ? ? ? ? ? ? ? ? ? ? 2英尺多芯電纜
重量(近似值) ? ? ? ? ? 250克
Setra270壓力介質; ? ? ? ? ? ? ? ? ? 與硬質氧化鋁、氧化鋁陶瓷、黃金、碳氟橡膠密封劑及丁腈橡膠O型圈兼容的非 ? ? ? ? ? ? ? ? 冷凝空氣或氣體
Setra270的電氣參數
電路3 4線制 ? ? ? ? (+Exc, -Exc, +Out, -Out)
激勵? ? ? ? ? ? ? 24 VDC (22-32 VDC)
?? ? ? ? ? ? ? ? ? ? 12VDC (11-15 VDC)
?? ? ? ? ? ? ? ? ? ? 反接線保護
輸出4? ? ? ? ? ? 0至5 VDC 5
絕緣性能? ? ? 在 體間的絕緣電阻較小為 25 VDC條件下,所有信號端連
輸出阻抗? ? ? <5 Ω
輸出噪聲 ? ? ? <200 μV RMS(0 Hz~100 Hz)
電流功耗? ? ? ? 8 mA(0.2 W)
1. 非線性、遲滯、非重復性和標定不確定性的 RSS 值(方和根)
2. 產品在 21℃進行標定,較大溫度影響誤差從此數據得來
3.+EXC、 -EXC、 +Out、 -Out 的導線在內部公共接地。屏蔽與殼體相連。
為了獲得較佳性能, -Exc 或 -Out 兩者之一應接到殼體。出廠時,以 -Exc
接殼體(地)進行標定。在 25VDC 條件下,所有信號端接在一起對殼
體地的絕緣電阻 ≥ 100Ω
4. 采用 50KΩ 負載進行標定,可在負載 ≥ 5KΩ 時工作
5. 零點 ( 滿程 ) 輸出:出廠設定在 ± 50mV
