| 品牌 : | 信本和 | 型號 : | XBXG64C630P |
| 售后服務 : | 整機二年 | 數控機床分類 : | 數控車床 |
| 主電機功率 : | 3KW | 運動方式 : | 點位直線控制 |
| 加工尺寸范圍 : | 12米 | 主軸轉速范圍 : | 1-20圈/分 |
| 刀具數量 : | 2 | 控制方式 : | 開環控制 |
| 控制系統 : | 西門子 | 布局形式 : | 臥式 |
| 動力類型 : | 電動 | 用途 : | 切割 |
| 適用行業 : | 鋼結構建筑 | 切割形式 : | 相貫線 |
| 切割方式 : | 等離子 | 切割管徑 : | DN600 |
| 切割長度 : | 12米 |
沈陽信本和科技有限公司，地處中國東北老工業基地，遼寧省省會沈陽市，我們產品線完整，專業技術，完善服務，以數控相貫線切割和自動化控制為技術核心，同時整合國內外供應商資源，為客戶提供綜合性產品和服務解決方案。依托沈陽自貿區良好的金融、科技和物流服務體系，產品已覆蓋全國，并出口韓國、泰國、越南、俄羅斯等多個地區。五軸相貫線切割機，鋼結構管桁架圓管等離子坡口切割
信本和 相貫線切割機 機場體育場等場館建設必備坡口相貫線切割機
我們的業務：相貫線切割設備，六軸四聯動數控等離子圓管切割
我們為工業企業客戶提供一系列生產設備，如：相貫線切割機、數控相貫線切割機、經濟型相貫線切割機、進給式相貫線切割機、相貫線切割生產線等，幫助客戶形成完善的生產基礎設施，并隨時為客戶提供持續的技術支持；
可切割加工各種管材及型材，如：方管、圓管、矩形管、H型鋼、工字鋼、槽鋼、角鋼等。
應用領域： 管子相貫線切割機，六軸四聯動管子任意形狀坡口切割
石油管道、海洋工程、火電水電、網架結構、鋼結構、管桁架、船舶行業、管材加工、型材加工、壓力容器等多個行業。
經營理念：
誠信、務本、和諧。
我們的愿景：
始終保持高標準，并持續創新和努力，能夠為中國和世界的工業企業提供先進的技術和服務支持，與客戶共同進步和實現可持續發展。相貫線切割設備，數控相貫線切割，等離子切割鋼管
相貫線切割機功能，相貫線孔、相貫線端頭等離子切割
備注：數控六軸相貫線切割機，在五軸基礎上增加割炬前后移動軸，上料時割炬后移，切割時復位。

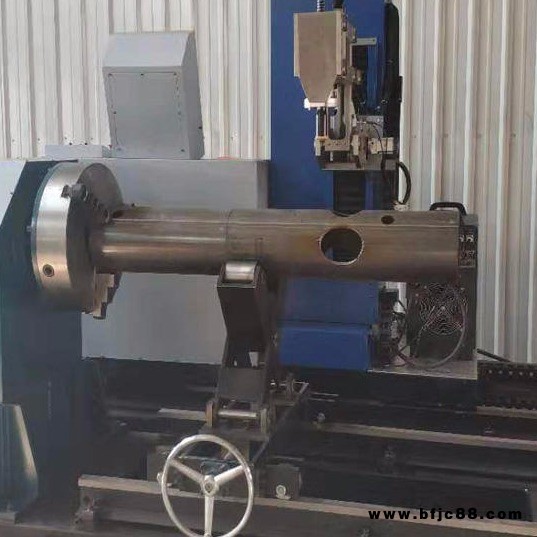

XBXG64C系列數控相貫線切割機是一種對鋼管端部結合處作自動計算和切割的設備。該機廣泛應用于鋼結構、管桁架、建筑、石化、機械、造船等行業的管道結構件的切割加工。這些行業中有大量的管道結合相貫線孔、相貫線端頭，還有俗稱“蝦米節”的彎頭，此類加工大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后又繁復的方法來進行。數控相貫線切割機能十分方便地切割此類工件，并且操作工人不須編程、只需輸入相互配合的管子的管徑、壁厚、坡口角度、相交角度等參數，機器就能自動切割出管子的相貫線、相貫孔、以及焊接坡口,不再需要人工打磨。
在編程過程中，不要只注重模擬結果，更重要是要學習模擬加工的過程，要明白需要切割工件的管徑、壁厚，把這些參數信息輸入到切割機的控制系統，然后觀察數控切割機控制軸是怎樣通過運動完成加工過程的；切割機在執行具體某個工序加工時，切割機內各相關部件移動的位置和方向；注意在執行工件加工時各個軸的運動方向和切入方向，注意在機床加工時各個工步的快進速度和位移，各個工步的工進的速度和位移。
1、等離子坡口角：縱橫向均為45°；
2、切割速度自動無級調速，連續切割設定；
3、正交母管騎座式開孔切割，正交母管插入式開孔切割；
4、斜交母管管面開孔切割，斜交母管管面偏心開孔切割；
5、正交和斜交支管切割，正交和斜交偏心母管切割，正交和斜交偏心支管切割；
6、母管管面矩形切割，母管槽形、偏心切割；
7、園管焊接彎頭、“蝦米節”斜截面切割；
8、多支管相交母管管面開孔切割；多支管相交支管管端切割；
數控相貫線設備,相貫線切割設備廠家,管桁架加工設備
沈陽信本和科技有限公司 數控相貫線切割機，鋼結構加工設備，管桁架加工設備廠家直供全國包郵免費安裝培訓。
編號 | 項 目 | 參 數 |
1 | 切割管徑 | Φ=50630mm |
2 | 切割方式 | 等離子 |
3 | 等離子切割管壁厚度 | 穿孔切割120mm 坡口切割5-14mm |
4 | 有效切割工件長度 | 12000mm |
5 | 要求工件橢圓度 | 1 |
6 | 切割速度 | 102000mm/min |
7 | 移動速度 | 106000 mm/min |
8 | 等離子坡口角度 | 等離子切割45°; |
9 | 機器軸數及運動范圍 | X軸：割炬沿管件軸向水平移動軸行程12000mm Y軸：管件旋轉軸360度;自由回轉 Z軸：割炬上升下降軸行程400mm（不參加聯動） A軸：割炬沿管件徑向平面擺動軸55度; B軸：割炬沿管件軸向平面擺動軸60度; C軸：割炬前后移動軸行程400mm（不參加聯動） |
10 | 切割長度精度 | ±2mm |
11 | 切割精度執行標準 | 按ISO9013-2002 、ISO8206-1991及 JB/T10045.4-1999JB |
12 | 卡盤性質 | 手動3爪聯動自定心 |
13 | 等離子電源 | LGK-200A |
14 | 托架數量 | 4組 |
15 | 待割管重量 | 3000Kg |
售后服務保證：
1. 對售出設備實行一年保修，終身有償維修服務。
2. 在設備安裝調試一年保修期內，供方對設備出現的各類非人為造成的故障及時免費提供維修服務，對非人為造成的各類零件損壞及時免費更換。設備保修期外發生的故障實行適當收費修理。設備故障本公司12小時內答復，力保2個工作日內排除故障。管子質量會直接影響到工件切割質量，用戶應使用符合國家標準的鋼管來切割制作工件。
3. 數控系統配置符合控制系統的標準功能和可供日后擴充切割需要的選擇功能；本機機械采用組合式、可更換式及標準化結構，通過電腦軟、硬件升級和機械裝置的維修、更換等方式使本設備能長期保持精度和正常工作。
維修保養：
1. 檢查總進氣口有無垃圾，各個閥門及壓力表是否工作正常。
2. 檢查所有氣管接頭是否松動，所有管帶有無破損。必要時緊固或更換。
3. 檢查所有傳動部分有無松動，檢查齒輪與齒條嚙合的情況，必要時作以調整。
4. 松開加緊裝置，用手推動滑車，是否來去自如，如有異常情況及時調整或更換。
5. 檢查夾緊塊、鋼帶及導向輪有無松動、鋼帶松緊狀況，必要時調整。
6. 檢查強電柜及操作平臺，各緊固螺釘是否松動，用吸塵器或吹風機清理柜內灰塵。檢查接線頭是否松動（詳情參照電氣說明書）
7. 檢查所有按鈕和選擇開關的性能，損壞的更換，*畫綜合檢測圖形檢測機器的精度。
