| 品牌 : | 信本和 | 型號 : | XBXG32C300P |
| 類型 : | 等離子切割機 | 電流 : | 交流 |
| 控制方式 : | 數控 | 驅動形式 : | 電動 |
| 用途 : | 金屬切割 | 頻段 : | 高頻 |
| 作用對象 : | 金屬 | 作用原理 : | 逆變 |
| 等離子源 : | 根據切割要求 | 切割厚度 : | 10mm |
| 頻率 : | 50HZ | 輸入電壓 : | 380V |
| 額定輸入電源容量 : | 22.4KVA | 輸出電流調節范圍 : | 30A-120A |
| 空載電壓 : | 30V | 額定負載持續率 : | |
| 功率 : | 功率因素 : | 1 | |
| 效率 : | 90% | 絕緣等級 : | F |
| 外殼防護等級 : | IP32 | 安裝占地 : | 6500*1100 |
| 外形尺寸 : | 6500*1100*1600 | 工具凈重 : | 1200KG |
| 切割管徑 : | DN300 |
沈陽信本和科技有限公司，地處中國東北老工業基地，遼寧省省會沈陽市，我們產品線完整，技術，服務，以數控相貫線切割和液壓沖剪技術為核心，同時整合國內外供應商資源，為客戶提供綜合性產品和服務解決方案。依托沈陽自貿區良好的金融、科技和物流服務體系，產品已覆蓋全國，并出口韓國、泰國、越南、俄羅斯等多個地區。
我們的業務：
我們為工業企業客戶提供一系列生產設備，如：相貫線切割機、數控相貫線切割機、管道切割坡口機、不銹鋼管切割機、槽鋼角鋼切斷機、沖孔機等，幫助客戶形成完善的生產基礎設施，并隨時為客戶提供持續的技術支持。
應用領域：
石油管道、海洋工程、火電水電、網架結構、鋼結構、船舶行業、管材加工、型材加工、壓力容器等多個行業。
經營理念：
誠信、務本、和諧。
我們的愿景：
始終保持高標準，并持續創新和努力，能夠為中國和世界的工業企業提供的技術和服務支持，與客戶共同進步和實現可持續發展。小型圓管相貫線切割機，切割圓管管徑300mm壁厚10mm?鋼管切割設備 數控等離子切割 圖例編程適用于鋼結構管桁架煤棚

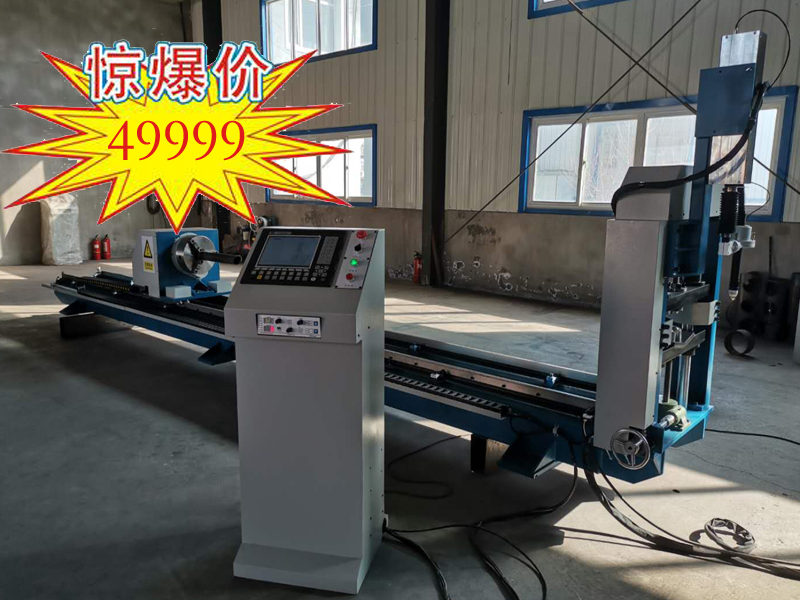

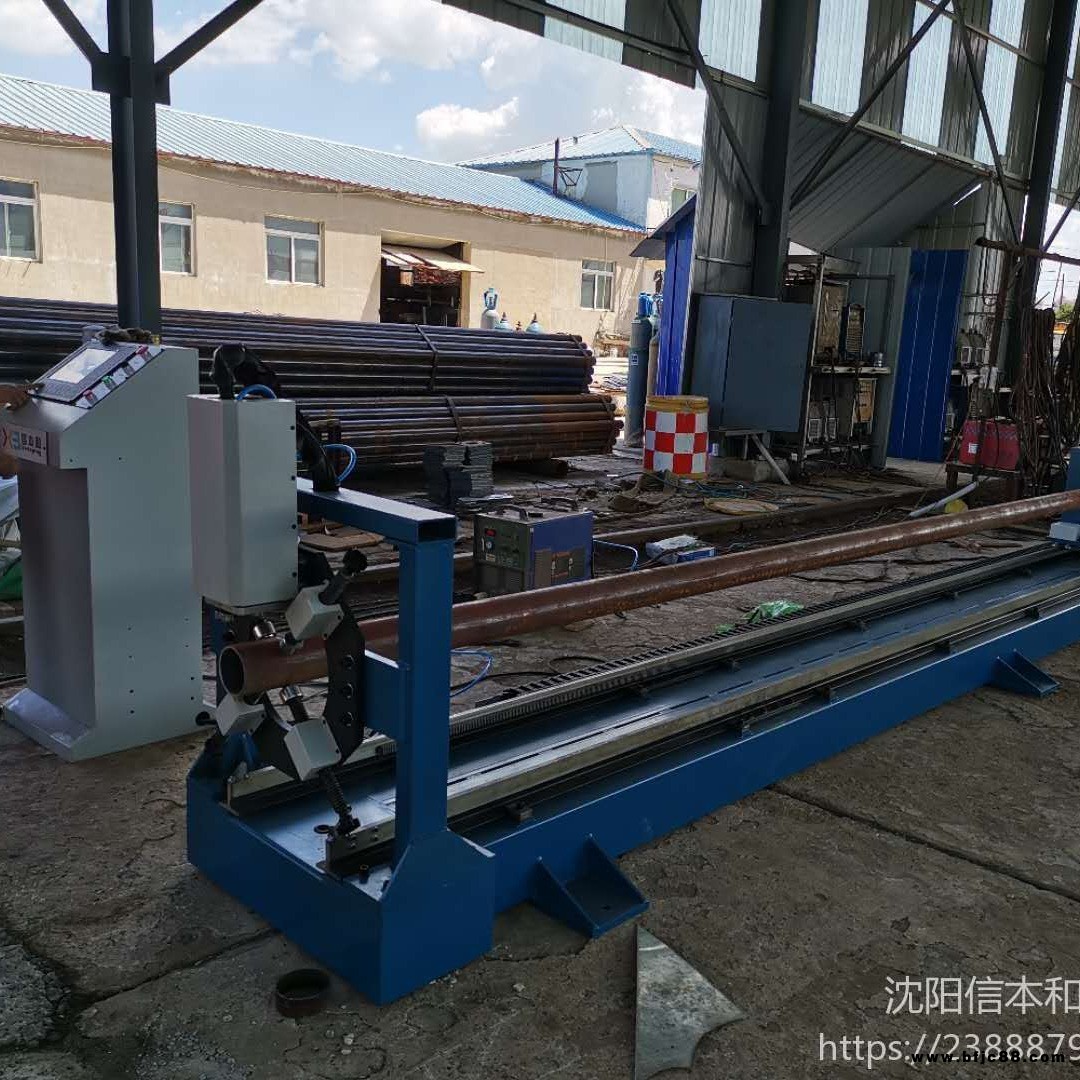

小型圓管相貫線切割機，功能完善價格低廉的等離子圓管切割機
鋼管快速切割機 數控等離子切割 10秒可完成一次切割
廣泛應用于管桁架、造船、建筑、石化、機械、冶金等行業。這些行業中有大量的相貫線孔、相貫線端頭，還有俗稱“蝦米節”的彎頭，此類加工大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后又繁復的方法來進行。該機能十分方便地切割此類管件，并且不需人工編程，只需輸入管的外徑、管的厚度、相交角度等參數，機器就能自動計算、切割出相應的相貫線端頭、相貫線孔等。管零件自動套料功能可以一次性的將一整根鋼管原料切成多段鋼管，中間無需人工干預，電腦自動排料實現了原料使用的，為您節省原材料費用的同時大大降低了切割時間，提高切割效率。
名稱 | 小型圓管相貫線切割機 | ||
型號 | XBXG32C300P | ||
切割系統參數 | 名稱 | 軸代碼 | 運動范圍 |
割炬左右移動 | X | 6000mm ? 可定制 | |
管子主軸旋轉 | Y | 360°自由回轉 | |
割炬上下移動 | Z | 200mm | |
數控控制軸數 | 三軸兩聯動 | ||
管子尺寸 | 切割管子直徑 | DN40-300 | |
切割管子長度 | 200-6000mm ? （可定制） | ||
切割管子壁厚 | 等離子1-10mm | ||
切割速度 | 50-1000mm/min | 移動速度 | 6000mm/min |
切割精度 | ±2mm | 卡盤規格 | 320 三爪自定心 |
小型相貫線,相貫線切割機,圓管等離子切割機,相貫線等離子切割機
1.?? 管子垂直或者傾斜切斷；
2.?? 管子端部開槽，可以按照設置的參數在管子的端部開出要求的寬度和長度的槽；
3.?? 管子上開各種形狀的孔，用CAD畫出想開孔的形狀投影到管壁上即可；
4.?? 管子上切割任意圖形，可以按繪制的圖形將其繞到管子上切出來；
5.?? 管子上生支管需開的各種相貫線孔，根據主管與支管的相對位置自動生成主管上的相貫線孔；
6.?? 管子上生錐形支管需開的各種相貫線孔；
7.?? 支管與主管相貫的支管端部相貫線生成，可以根據支管和主管的相對位置自動生成支管的端部相貫線位置和形狀；
8.?? 三管交匯的管端部形狀，根據輸入的基本參數生成三管相匯的管端部形狀；
9.?? 主管上生成兩根或兩根以上支管時支管與主管及支管與其它支管間的組合相貫線。
數控系統配置
1.? 顯示器：10.4寸800X600高分辨 1600萬色彩色高亮度液晶屏
2.?? 內存：64M SDRAM
3.?? 主頻：400MHZ系統主頻
4.?? 鍵盤：PCB貼膜鍵盤
5.?? 全鋼結構完全屏蔽，真正能夠防電磁 、抗干擾、防靜電
6.?? 控制軸數：2軸聯動
7.?? 控制精度：±0.001mm
8.?? 程序數：8萬行
?
售后服務保證：
1.?? 對售出設備實行一年保修，終身有償維修服務。
2.?? 在設備安裝調試一年保修期內，供方對設備出現的各類非人為造成的故障及時免費提供維修服務，對非人為造成的各類零件損壞及時免費更換。設備保修期外發生的故障實行適當收費修理。設備故障本公司12小時內答復，力保2個工作日內排除故障。管子質量會直接影響到工件切割質量，用戶應使用符合標準的鋼管來切割制作工件。
3.?? 數控系統配置符合控制系統的標準功能和可供日后擴充切割需要的選擇功能；本機機械采用組合式、可更換式及標準化結構，通過電腦軟、硬件升級和機械裝置的維修、更換等方式使本設備能長期保持精度和正常工作。
