| 品牌 : | 信本科技 | 型號 : | XBXG32C400P |
| 類型 : | 等離子切割機 | 電流 : | 交流 |
| 控制方式 : | 數控 | 驅動形式 : | 電動 |
| 用途 : | 金屬切割 | 頻段 : | 高頻 |
| 切割厚度 : | 15mm | 作用對象 : | 金屬 |
| 作用原理 : | 逆變 | 等離子源 : | 視要求 |
| 頻率 : | 50hz | 輸入電壓 : | 380v |
| 額定輸入電源容量 : | 22.4KVA | 輸出電流調節范圍 : | 30-120A |
| 空載電壓 : | 300VDC | 額定負載持續率 : | |
| 功率 : | 23 | 功率因素 : | 1 |
| 效率 : | 90% | 絕緣等級 : | F |
| 外殼防護等級 : | IP21S | 安裝占地 : | 6800*1200 |
| 外形尺寸 : | 6800*1200*1800 | 工具凈重 : | 1500KG |
| 切割形式 : | 相貫線 | 切割管徑 : | DN400 |
| 切割長度 : | 6000mm |
?沈陽信本和科技有限公司，地處中國東北老工業基地，遼寧省省會沈陽市，我們產品線完整，專業技術，完善服務，以數控相貫線切割和自動化控制為技術核心，同時整合國內外供應商資源，為客戶提供綜合性產品和服務解決方案。依托沈陽自貿區良好的金融、科技和物流服務體系，產品已覆蓋全國，并出口韓國、泰國、越南、俄羅斯等多個國家和地區。?
我們的業務：?圓管相貫線切割機，等離子切割圓管任意形狀孔、端頭
我們?yōu)楣I(yè)企業客戶提供一系列生產設備，如：相貫線切割機、數控相貫線切割機、經濟型相貫線切割機、進給式相貫線切割機、相貫線切割生產線等，幫助客戶形成完善的生產基礎設施，并隨時為客戶提供持續的技術支持；?
可切割加工各種管材及型材，如：方管、圓管、矩形管、H型鋼、工字鋼、槽鋼、角鋼等。?
應用領域：?數控相貫線切割機，自動套料編程等離子切割鋼管
石油管道、海洋工程、火電水電、網架結構、鋼結構、管桁架、船舶行業、管材加工、型材加工、壓力容器等多個行業。?
經營理念：?
誠信、務本、和諧。
管子相貫線切割機，等離子切割各種不銹鋼管子、碳鋼管材、合金管道
安全操作：?相貫線切割機,圓管相貫線切割機,相貫線 1. 數控相貫線切割機是一種精密的設備，所以對切割機的操作必須做到三定（定人、定機、定崗）
2. 操作者必須經過專業培訓且能熟練操作的，非專業者勿動。
3. 在操作前必須確認無外界干擾，一切正常后，把所切割的板材吊放在切割平臺上，板材不能超過切割范
設備介紹：相貫線切割機,相貫線數控切割機,相貫線圓管切割機

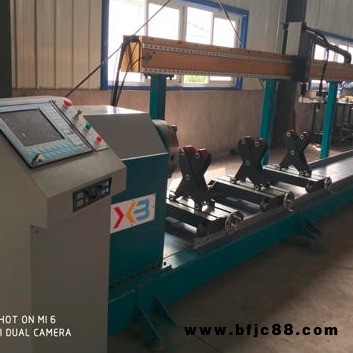

相貫線切割機是一種對圓管相交處作自動計算、套料、切割的設備。廣泛應用于管桁架、干煤棚、建筑、石化、機械、冶金等行業。這些行業中有大量的相貫線孔、相貫線端頭，還有俗稱“蝦米節”的彎頭，此類加工大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后又繁復的方法來進行。該機能十分方便地切割此類管件，并且不需人工編程，只需輸入管的直徑、管的厚度、相交角度等參數，機器就能自動計算、切割出相應的相貫線端頭、相貫線孔等。管零件自動套料功能可以一次性的將一整根鋼管原料切成多段鋼管，中間無需人工干預，電腦自動排料實現了原料使用的優化，為您節省原材料費用的同時大大降低了切割時間，提高切割效率。數控相貫線切割機，自動套料按程序切割 快速
1.?? 管子垂直或者傾斜切斷；
2.?? 管子端部開槽，可以按照設置的參數在管子的端部開出要求的寬度和長度的槽；
3.?? 管子上開各種形狀的孔，用CAD畫出想開孔的形狀投影到管壁上即可；
4.?? 管子上切割任意圖形，可以按繪制的圖形將其繞到管子上切出來；
5.?? 管子上生支管需開的各種相貫線孔，根據主管與支管的相對位置自動生成主管上的相貫線孔；
6.?? 管子上生錐形支管需開的各種相貫線孔；
7.?? 支管與主管相貫的支管端部相貫線生成，可以根據支管和主管的相對位置自動生成支管的端部相貫線位置和形狀；
8.?? 三管交匯的管端部形狀，根據輸入的基本參數生成三管相匯的管端部形狀；
9.?? 主管上生成兩根或兩根以上支管時支管與主管及支管與其它支管間的組合相貫線。
沈陽信本和科技有限公司相貫線切割機、數控相貫線切割機、管子相貫線切割機總類齊全、品質。
名稱 | 相貫線切割機 | ||
型號 | XBXG32C400P | ||
切割系統參數 | 名稱 | 軸代碼 | 運動范圍 |
割炬左右移動 | X | 6000mm ? 可定制 | |
管子主軸旋轉 | Y | 360°自由回轉 | |
割炬上下移動 | Z | 200mm | |
數控控制軸數 | 三軸兩聯動 | ||
管子尺寸 | 切割管子直徑 | 40-400 | |
切割管子長度 | 100-6000mm ? （可定制） | ||
切割管子壁厚 | 等離子1-10mm 火焰 5-30mm | ||
切割速度 | 50-2500mm/min | 移動速度 | 6000mm/min |
切割精度 | ±2mm | 卡盤規格 | 400 三爪自定心 |
數控系統配置
1.? 顯示器：10.4寸800X600高分辨 1600萬色彩色高亮度液晶屏
2.?? 內存：64M SDRAM
3.?? 主頻：400MHZ系統主頻
4.?? 鍵盤：PCB貼膜鍵盤
5.?? 全鋼結構完全屏蔽，真正能夠防電磁 、抗干擾、防靜電
6.?? 控制軸數：2軸聯動
7.?? 控制精度：±0.001mm
8.?? 程序數：8萬行
