| 加工定制 : | 是 | 類型 : | 檢測設備 |
| 品牌 : | 榮計達 | 型號 : | NS-2 |
| 外形尺寸 : | 700*450*800mm | 重量 : | 163kg |
| 產品用途 : | 混凝土及其制品耐磨性試驗方法 |

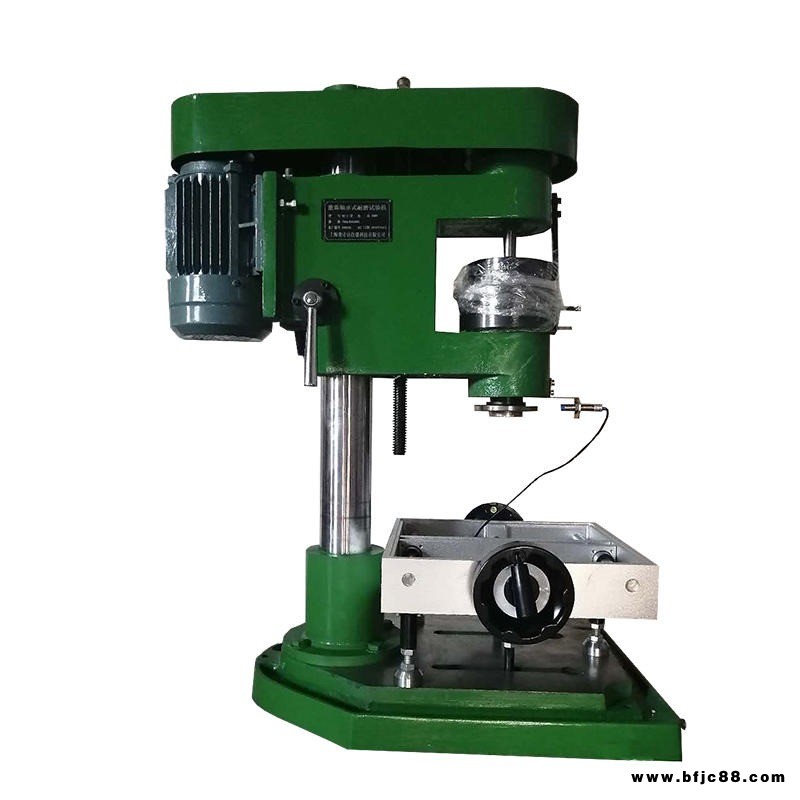

一、混凝土制品耐磨試驗機概述：適用于按國標GB/T16925-1997，混凝土及其制品耐磨性試驗方法，對混凝土及其制品、路面磚、地面磚、人造大理石、水磨石等建筑材料進行耐磨試驗
二、混凝土制品耐磨試驗機技術參數：
★磨頭：13*15.875mm滾珠軸承
★磨頭上的壓力負荷： 154±2.5N
★轉軸負荷額定轉速：1000-1050r/min
★磨石工作硬度：大于HRC62
★測量行程：10mm
★噪音 ：≯75dB
★適和試件規格受磨面積：≮100*100mm≯300*300mm
★電機功率 ：0.75kw
★外形尺寸（長*寬*高）：700*450*800mm
★凈重：163kg
三、混凝土制品耐磨試驗機安裝與使用：
★本機采用木箱包裝，開箱后應檢查產品合格證，集裝單，使用說明書等資料是否全，并根據產品裝箱查對箱內物件是否完備相符。
★打開箱檢驗合格的試驗機應水平放在工作臺上，本機不需要特別基礎和地腳螺栓，只要保證水平和穩定性****可以。
★插上進水管并與水源接通，插上出水管，本機的四芯插頭接控接上三相380V交流電源，并可靠接地，即可投入使用。
★將試件的受磨面朝上，放入試件夾具架內，試件夾具架內有移動板，可根據試件不同寬度變進行調整，通過水平調盤，將受磨面調整水平位置后，轉動壓緊螺桿夾緊試件。
★將磨頭放在受磨面上，轉動升降手柄使機架和中空轉軸下降并壓在磨頭上，磨頭的滾珠應全部對準中空轉軸下端滾道，謹防中空轉軸碰磨頭上傳感器
★繼續轉動升降手柄，使機架繼續下降至傳感器的頂部與紅刻線對齊，同時，百分表的測量桿應與頂板相接觸，并應有5mm的里程。
★轉緊鎖緊手柄板上防護罩開啟水源，待水中空轉軸內不斷流向試件的受磨面時，開始試驗。
★按下控制器的“欲動”按鈕，電機開始工作，當磨頭轉30轉左右時，自動停止，記下百分表的讀書，按下“復位”按鈕，使數碼顯示復零。然后再按下“起動”按鈕，本機即開始運轉，當磨頭轉至1000轉時，自動停止記下百分表的讀數，再一次按下“起動”按鈕，本機繼續運轉而后，每轉1000轉，磨頭**會自動停止，同時記下百分表讀數，但轉滿5000轉時，本機自動停轉并自鎖。要使本機重新運轉，必須按下“復位”按鈕，方可使本機正常運轉，本機運轉過程中，如要暫停試驗，可按下“停止”按鈕，即停轉數據自動保存，以便試驗數據的連續性。完整性和準確性。
★本機機架不能旋轉。
★試驗結束，關閉水源和電源，取出試件。
四、維護和保養：
1、試驗結束后，將試驗機，主柱及所有工作部分把誰擦干，然后加上防銹油。
2、本機傳動部分定期加潤滑油，不使用時應每月運轉一次。
3、使用過程中，應經常檢測磨頭滾珠直徑，小于15.675MM必須更換。
五、注意事項：
★該機采用三相380V電源，機外殼必須接地，設備未經可靠接地嚴禁使用。
★磨頭在運轉過程中，百分表必須固定，百分表測量頭和頂板脫離接觸，當運轉停止，測量頭與頂板接觸并讀數。
★在試驗中，百分表測得磨面面深度≯1.5mm，以防磨頭的軸承架磨損毀壞，不準繼續試驗。
★本機采用傳感器接收系統測量磨頭轉數，一旦發現磨頭在運轉而控制器的數碼顯示停止，應立即停機，檢查傳感器（6）的位置是否處于傳感器接收區域。
六、裝箱單：
★耐磨試驗機1臺
★控制器1臺
★磨頭（滾珠軸承）1件
★百分表 1只
★升降手柄 1件
★鎖緊手柄1件
★配重塊1件
★說明書1本
★合格證1張。
