| 品牌 : | 榮計達 | 型號 : | SYL-A |
| 加工定制 : | 是 | 類型 : | 檢測設(shè)備 |
| 外形尺寸 : | 390x185x570mm | 重量 : | 15kg |
| 產(chǎn)品用途 : | 可對玻璃棉及其制品，礦渣棉、巖 |
一、產(chǎn)品簡介：
渣球含量測定儀是**檢測儀器，可對玻璃棉及其制品，礦渣棉、巖棉、及其制品，硅酸鋁棉及其制品進行渣球含量進行分析。
二、技術(shù)參數(shù)：
★玻璃轉(zhuǎn)子流量計：0-200mL/min
★分離筒：內(nèi)徑80mm高380mm
★纖維收集器：138x98mm
★渣球收集器：138x98mm
★塑料水槽：210x140mm
★外形尺寸：390x185x570mm
★重量：15kg
三、使用方法：
1，制備試樣
按GB/T5480.5-2004的規(guī)定選取式樣，切取全厚度的試樣11g左右。在對于玻璃棉及其制品，在（500±20）℃下灼燒30min以上；對于硅酸棉及其制品，在（700±20）℃下灼燒30min以上。除盡粘結(jié)劑再稱量**到0.01g。試樣數(shù)量按產(chǎn)品標(biāo)準(zhǔn)的規(guī)定，但不應(yīng)少于3個。
2，壓制試樣
把稱量好的試樣放入相應(yīng)的試樣筒內(nèi)，放于壓榨器上進行手動螺旋加壓。
3，潤濕試樣
將壓制好的試樣取出，放于250mL量杯內(nèi)，加入表面活性劑溶液50mL，并充分?jǐn)嚢瑁估w維在溶液中得到潤濕和分散。
4，分離試驗
?將試樣全部移入分離筒中。
?打開水源開關(guān)，使轉(zhuǎn)子流量計的流量示值為60mL/min，保持此流量直至纖維在水中得到分散和懸浮。
?加大水流量至（120-180）mL/min，繼續(xù)分離10min左右。
?待分離筒內(nèi)水澄清后，打開分離筒下端的排渣閥，借助水流把渣球完全排入邊長不大于產(chǎn)品標(biāo)準(zhǔn)規(guī)定的篩孔邊長的標(biāo)準(zhǔn)篩內(nèi)。
?檢查纖維收集器內(nèi)的纖維中是否含有渣球，若有渣球應(yīng)將其放入分離器內(nèi)在進行分離。
5，干燥
將盛有渣球的篩子放入電熱干燥箱內(nèi)，在（105-110）℃溫度下烘干至少20min。
6，篩分
將干燥的渣球移入產(chǎn)品標(biāo)準(zhǔn)規(guī)定的篩孔的標(biāo)準(zhǔn)篩內(nèi)，加入3只直徑為（20±1）mm的陶瓷球，蓋裝后啟動振篩機篩分15min。
7，稱量
將篩分后的渣球放在天平上稱重，讀數(shù)**到0.01g。
8，計算
渣球含量sｈ-按下式計算：
Sh=m/moX100
式中：
sｈ—渣球含量，單位為百分?jǐn)?shù)（％）；
m—渣球質(zhì)量，單位為克（g）。
m0-試樣質(zhì)量，單位為克（g）。
9，試驗結(jié)果
試驗結(jié)果以算術(shù)平均值表示，**到小數(shù)點后A位。同時報出所有篩孔的孔徑。
實驗完畢后清理好以便下次使用.
4, separation test

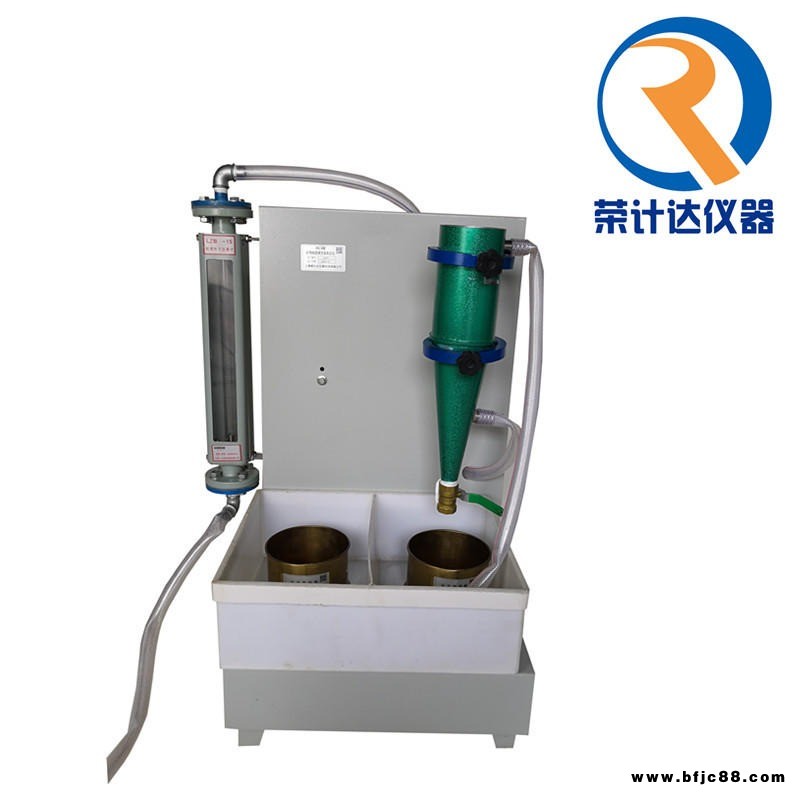

四、產(chǎn)品結(jié)構(gòu)：
1.分離裝置:包括<0~200) mL/min玻璃轉(zhuǎn)子流量計；內(nèi)徑為80 mm,總高度為380mm的分離簡;塑料水槽;纖維收集器和渣球收集器等。
2.取樣器:內(nèi)徑為14mm的圓簡形切取試樣的工具。
3.壓樣設(shè)備:由試樣筒、壓樣筒和壓榨器組成。見圖11。
注1：試樣簡內(nèi)徑為27mm.有效高度為53.5mm。
注2：壓樣簡外徑為26mm.有效高度分二種,巖棉、礦渣棉和硅酸鋁棉試驗用的為38.2mm;而玻璃棉試驗用的為36.2 mm。
4.篩分裝置：包括振篩機和標(biāo)準(zhǔn)篩。振篩機振動頻率為23.5次/s。
5.天平:A大稱量200 g,分度值小于等于0.01 g。
6.電熱干燥箱:控溫精度為士5C。
7.高溫電爐:可調(diào)節(jié)、控溫精度為士10C。
8.定時器。
