| 加工定制 : | 是 | 類型 : | 硬質泡沫塑料吸水率測定儀 |
| 品牌 : | 卓銳 | 型號 : | 8810 |
| 外形尺寸 : | 100-100 | 重量 : | 110 |
| 產品用途 : | 硬質泡沫塑料吸水率測定 |
【行業資訊】GB/T8810-2005硬質泡沫塑料吸水率的測定附錄平均泡孔直徑的測定
附錄A(規范性附錄)
平均泡孔直徑的測定
A.1.原理
用切片器切割試樣，其厚度應小于單個泡孔的直徑。將試樣插入帶有刻度的載片中,再用投影儀將其投影到屏幕上,在規定長度內，確定泡孔或孔壁斷面數目，由此數計算平均弦長,再利用數學公式將平均弦長換算為平均泡孔直徑。
A.2試樣
對泡孔尺寸均勾對稱的泡沫塑料,通常用一片試片的平均泡孔直徑表示;對具有明顯各向異性的泡沫塑料，則需從3個主要方向各切一片試片,測量泡孔尺寸，以其平均值表示。
A.3試臉步驟
A.3.1對于要測定平均泡孔宜徑的每一方向，需從被測樣品上切割50mm×50mm原厚的試樣。從試祥上任意切割試片，其厚度應小于單個泡孔的直徑，保證影像不因孔壁重疊而被遮住，Z隹切片摩度應隨發泡材料的平均泡孔尺寸而定,以較小的泡孔直徑作為切片厚度。
A.3.2將薄片插入載片中,調整標尺坐標，使其零點位于測區頂部,重新裝好載片。
A.3.3將載片插入投影儀，調整焦距，使其影像在墻壁或屏幕上成像清晰。
A.3.4從投影影像上測量平均泡孔弦長t。首先,在標尺長30mm范圍內確定泡孔或孔壁數目，然后，將直線長度除以泡孔數目，則得平均泡孔弦長t。若試片長度小于30mm,則在Z大長度上確定泡孔數目。
A.3.5當泡孔結構各向異性時，則在3個主要方向上分別測定平均泡孔直徑，并以3個結果的平均值表示。
A.4計算
由下式計算平均泡孔直徑：
D=t/0.616
式中，
D——平均泡孔直徑，單位為毫米(mm),保留兩位有效數字。
t——平均泡孔弦長。單位為毫米(mm)。
注：該平均泡孔直徑公式的前提是假定泡孔形狀為球型且泡孔尺寸相對均勻。
A.×3.4是對任意截取海孔平均弦長
測量的方法的描述,在所取平面上t和d的關系計算如下：
對于圓有x2+y2=r2,第1象限坐標的中間值。
式中，
r——所切表面泡孔的半徑。單位為毫米(mm)。
- y=t/2
因此：t/2=πr/4
又因為r=d/2
所以t=πd/4
變換（3）得×：d=t/0.785
同理?圓形切片直徑與該處球體直徑D有關.因為泡孔是在試樣平面沿探度隨機截取，所以D比d大一些,再次應用等式（3）可得：
D=d/0.785
結合（4）和（5）得
D=t/0.7852=t/0.616

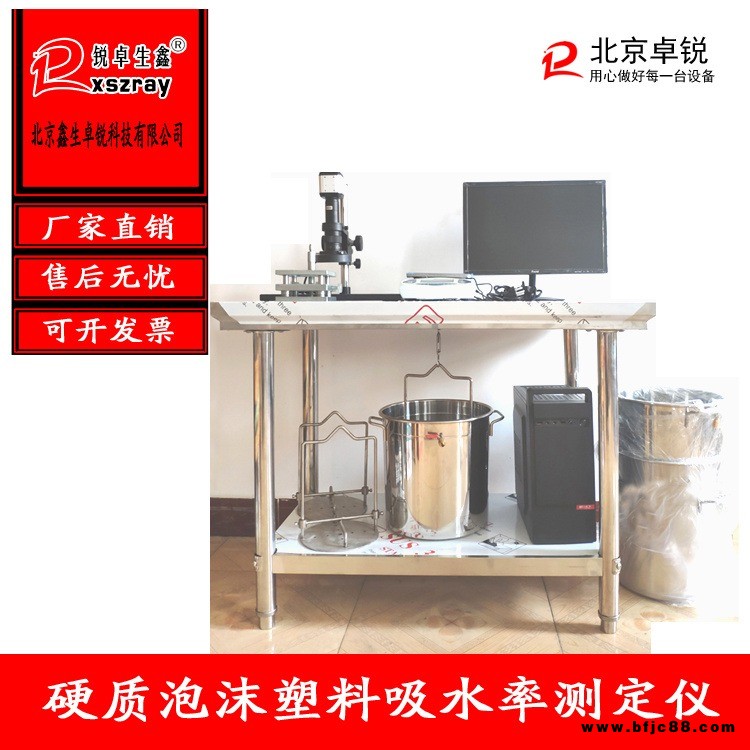

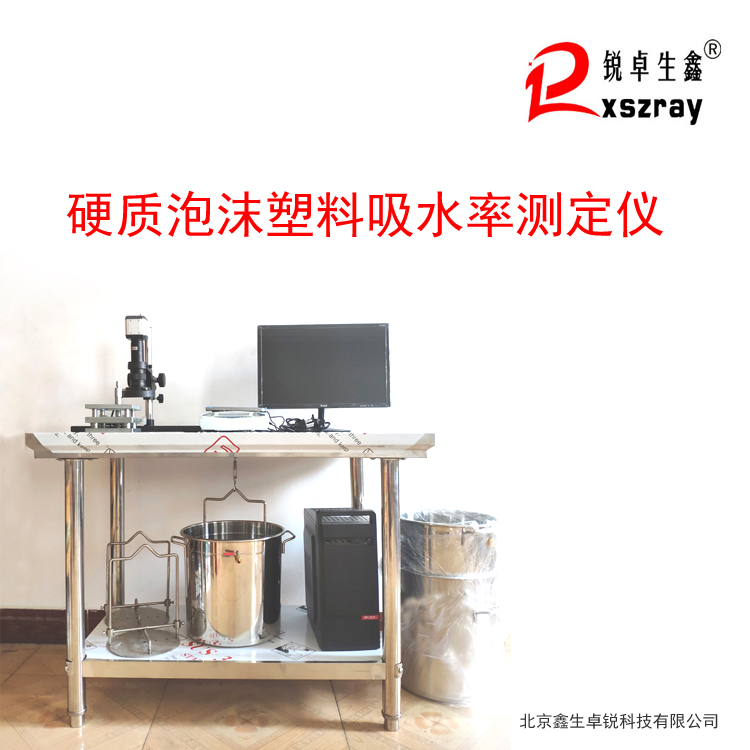

北京鑫生卓銳科技有限公司YZP-8810型硬質泡沫塑料吸水率測定儀
一、產品概述：硬質泡沫吸水率測定儀是根據標準 GB/T8810-2005《硬質泡沫塑料吸水率檢測》設計制造。具有使用簡單、精確度高的特點，可被廣泛使用于制造、科技的硬質泡沫塑料吸水率測試。
二、技術參數
1、稱量范圍：5000g 測量精度：0.1g
2、溢流箱規格：φ200*215mm
3、網籠尺寸：Φ200*250mm
4、電壓：200V
5、外形尺寸：1000*600*800mm
6、切片厚度 0.1-0.4mm 可調
7.泡孔φ測試儀：Z小計算孔徑：0.1mm

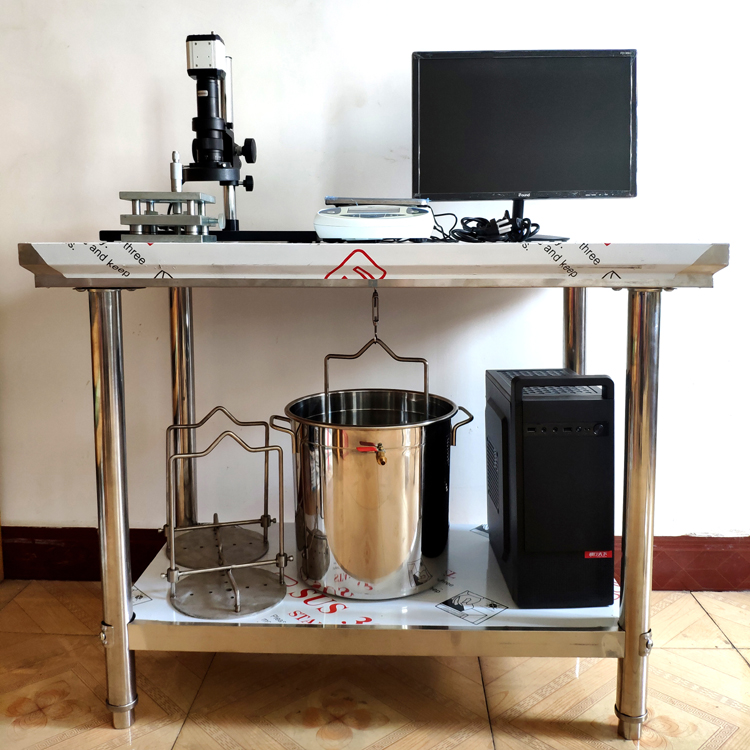

三、系統組成

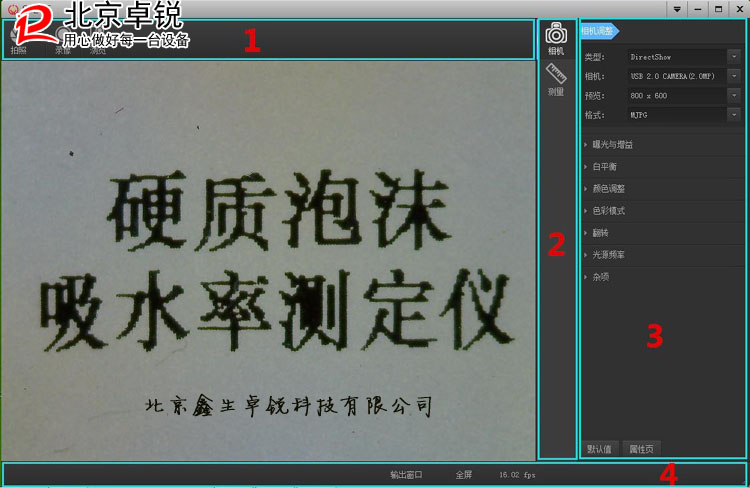

硬質泡沫塑料吸水率測試系統是由：硬質泡沫塑料吸水率測試計算軟件、試樣裝載專用網籠、測試樣品水箱、硬質泡沫塑料質量測量儀、試樣專用切片器、玻璃載片等六大部分組成。更多具體價兒、參數性能、售后詳詢18-5.1349.88-8-9
四、測試方法
1、被測物尺寸：長度 150MM、寬度 150mm、厚度 75mm；休積不大于 500cm3；
2、環境溫度：23±2℃ 環境濕度：50±5﹪
3、泡水液：蒸餾后至少放置 48 小時的蒸餾水；
4、將硬質泡沫切割成長 150MM 寬 150 毫米厚 75mm 的正方形被測物。
5、將試樣放于天平上，稱量干燥后的試樣重量（m1），準確至 0.1g，并記錄。
6、懸掛網籠浸入蒸餾水中，除去懸掛網籠表層氣泡，掛于天平的下稱鉤上，稱其表現重量（m2），準確至 0.1g，并記錄下來，記住后將懸掛網籠取下。
7、將懸掛網籠 2 邊套筒上的 2 個固定螺釘分別擰松，再將試樣安放圓盤上并居中；將壓棒下調壓住試樣，壓棒 2 端緊扣試樣，并旋緊 2 邊套筒上的兩個固定螺釘。
8、將安裝好試樣的懸掛網籠重新浸入蒸餾水中，用軟毛刷跟攪拌除去懸掛網籠和硬質泡沫表層氣泡。
9、浸泡 96 小時后，將盛有試樣的懸掛網籠掛于天平下稱鉤上，稱量其表現質量（m3），準確至0.1g，并記住下來 。
符合標準
GB/T8810-2005硬質泡沫塑料吸水率的測定
GB/T2918-1998 塑料試樣狀態調節和試驗的標準環境
GB/T 6342-1996 泡沫塑料不橡膠 線性尺寸的測定
摘自：北京鑫生卓銳科技有限公司技術服務部。
