| 品牌 : | 邁磊凱 | 型號 : | ZQJC-550/13.2S |
| 加工定制 : | 否 | 鉆孔直徑 : | 42-150 |
| 外形尺寸 : | 2100X580X2250 | 別名 : | 煤礦鉆機 |
| 用途 : | 煤礦鉆孔、探水、探瓦斯 | 鉆孔深度 : | 100 |
| 鉆孔角度 : | 360度 | 重量 : | 160KG |
| 立軸轉速 : | 300 | 鉆桿直徑 : | 34-89 |
?

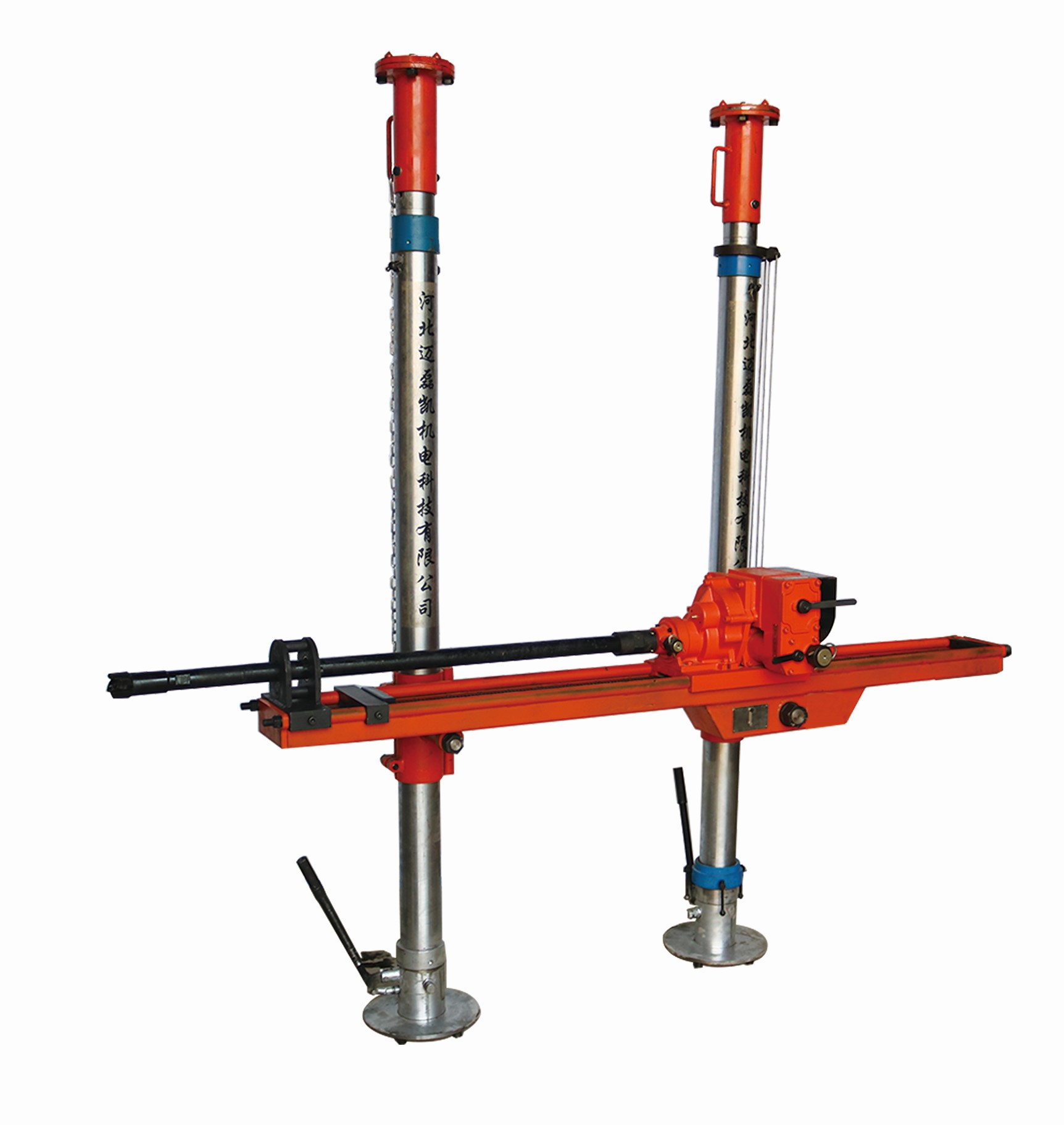

ZQJC-550/13.2S氣動架柱式鉆機
ZQJC-550/13.2S Pneumatic column drill
適用范圍：
? ZQJC-550/13.2S型氣動架柱式鉆機該機主要用于探測地質構造煤層、探放水、抽放瓦斯、煤體注水、卸放壓力孔、巷道貫通超前孔、巷道錨桿支護孔及其他特殊用途。以壓縮空氣為動力，使用 螺旋鉆桿或地質鉆桿。具有轉速高、扭矩大、重量輕、結構簡單、維修方便等特點。
產品特點：
1.?????????????? 分體式結構、方便搬運、移機便捷。
2.?????????????? 獨立的氣動馬達按比例自動進給、鉆孔速度快。
3.?????????????? 有正反轉功能、方便鉆桿的更換拆卸。
4.?????????????? 配有防倒裝置、操作更安全
?
基本性能 | 單位 | ZQJC-550/13.2S | |||
工作壓力 | MPa | 0.4 | 0.5 | 0.63 | |
額定轉矩 | N·m | 450 | 550 | 650 | |
額定轉速 | r/min | 210 | 230 | 240 | |
輸出功率 | kW | 9.8 | 13.2 | 16.3 | |
負荷轉矩 | N·m | 800 | 1000 | 1200 | |
失速轉矩 | N·m | 900 | 1050 | 1100 | |
啟動轉矩 | N·m | 850 | 1100 | 1150 | |
耗氣量 | m³/min | 7 | 8 | 9 | |
空載轉速 | r/min | 400 | 450 | 500 | |
1/2空載轉速 | r/min | 200 | 225 | 250 | |
1/2空載轉速下轉矩 | N·m | 400 | 510 | 550 | |
噪聲 | 聲壓級 | dB(A) | 110 | ||
聲功率級 | 120 | ||||
推進力 | kN | 12 | |||
鉆孔速度 | mm/min | 300 | |||
沖洗水壓力 | MPa | 0.6-1.2 | |||
導軌長度 | mm | 2100±20 | |||
導軌推進行程 | mm | 1370±20 | |||
工作高度 | mm | 2000±20 | |||
小工作高度 | mm | 580±20 | |||
主機重 | kg | 120 | |||
架柱機重 | kg | 160 | |||
整機外形尺寸 | mm | 2100X580X2250（±50） | |||
?
?
?
?
?
?
?
?
?
?
?
?
