| 品牌 : | 旭榮 | 型號 : | DN40~DN600 |
| 原理 : | 離心式過濾法 | 用途 : | 固液分離 |
| 樣式 : | 立式 | 性能 : | 精密過濾,高效過濾 |
| 適用對象 : | 水 | 適用對象性質 : | 弱腐蝕性,腐蝕性,低溫物料,高衛生要求物料 |
| 濾料類型 : | 碳鋼濾網 | 過濾器類型 : | 管式 |
| 主體材質 : | 碳鋼，不銹鋼 | 適用范圍 : | 化工,石油,制藥,汽車,輕工,食品,選礦,水處理,電鍍,冶金,染料,紡織,其他 |
| 有效過濾面積 : | 5~4000 | 外形尺寸 : | 齊全 |
| 設備重量 : | 10~200 |

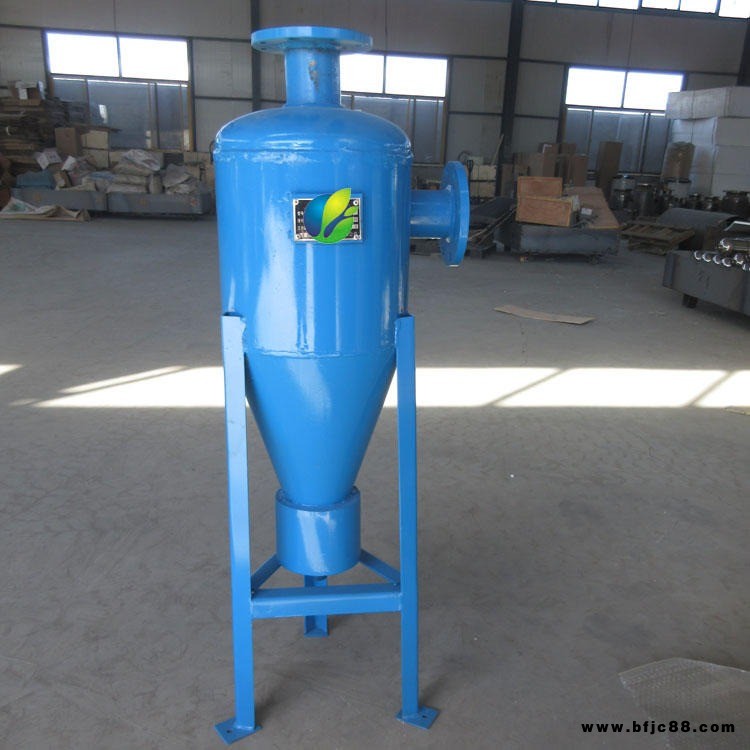

安慶旋流除砂器型號 水源熱泵系統除砂器 DN200不銹鋼除砂器
概述
XRXL型旋流除砂器力圖盡善盡美，在結構、性能上有較大優勢。由于該設備具有除砂效率高，清污方便，阻力小且恒定不變等優點，被廣泛應用于許多領域。為了便于用戶的設計選型，XRXL型旋流除砂器設計有手動排污和全自動排污兩大系列，可滿足不同用戶的要求。
工作原理
XRXL型旋流除砂器是根據流體中的固體顆粒在除砂器里旋轉流動時的篩分原理制成的。由于離心沉降和密度差的原理，當水流在一定壓力從除砂器進口以切向進入設備，會產生劇烈的旋渦，密度帶動砂沉降到底部，由底部排砂口排出。密度小的清水向上在出口處經不銹鋼濾網二次過濾，而密度大的砂在離心力的作用下，固體顆粒被甩向器壁，并隨下旋流及在自身重力的作用下沿器壁下滑，至錐形底部濃縮并經排渣口連續排出。從而達到除砂目的。在一定范圍和條件下，除砂器進水壓力越大，除砂率越高。
特點
1.具有體積小，處理水量大，不耗能，除砂效果好。
2.結構簡單，成本較低，便于安裝和操作，運行安全可靠，對水質沒有任何污染。
3.應用范圍廣，可廣泛的應用與河水、井水除砂，洗煤水，工業洗礦，液固分離以及非互溶液的分離等。
4.應用領域?qū)挘捎糜诳照{(diào)水處理，化學，石油，礦業，醫藥，紡織等許多行業。
技術參數
1、進水濁度 ≤320 度
2、出水濁度≤10 度
3、進水壓力 ≥0.2~0.25Mpa
4、壓力損失 0.028Mpa
5、除砂直徑＞ 0.1mm
6、工作溫度：常溫
7、材質： 碳鋼
型 號 處理量
（t/h） 進水壓
(MPa) 平均除砂率(%) 外 形 尺 寸 進水口
D1(mm) 出水口
D2(mm) 排污口
D3(mm)
D（mm） H(mm)
XRXL-25 20 >0.2 >95 250 1030 25 40 20
XRXL-40 30 >0.25 >95 300 1095 40 50 20
XRXL-50 50 >0.25 >92 350 1205 50 80 25
XRXL-80 80 >0.25 >90 400 1310 80 100 25
XRXL-100 100 >0.25 >90 420 1410 100 125 40
XRXL-125 125 >0.25 >90 450 1410 125 150 65
XRXL-150 150 >0.3 >90 500 1410 150 200 65
XRXL-200 200 >0.3 >90 650 1550 200 250 80
XRXL-250 300 >0.3 >90 650 1750 250 300 80
安裝及使用說明
1)、設備安裝應做好基礎，基礎必須平整，也可直接安裝地面上；進出水管需加旁通，四周應留有足夠的維修空間。
2)、正常工作時，需開啟進、出水閥門、關閉排污閥。
3)、當儲缸中存砂到一定高度時，應排污。排污時打開排污閥，直到流出清水；排污完畢后，關閉排污閥即可。
4)、如排砂壓力不足，可關閉出水口處的閥門。
5)、根據實際處理水量，可并聯或串聯使用。
