| 品牌 : | 飛刻 | 型號 : | 1325 |
| 加工定制 : | 是 | 工作形式 : | 全自動 |
| 產品類型 : | 全新 | 額定功率 : | 20kw |
| 外形尺寸 : | 1300*2500mm | 加工長度 : | 2500mm |
| 加工厚度 : | 200mm | 加工寬度 : | 1300mm |
| 整機重量 : | 2500kg | 送料速度 : | 80m/min |
| 適用范圍 : | 木工裝修 | 額定電壓 : | 380v |
適用行業：全屋定制、板式家具、櫥柜門板、桌椅門窗
功能：自動拉槽、自動擴孔、自動開料、自動推料、門板雕刻
公司簡介：
濟南飛刻數控科技有限公司 公司位于美麗的泉城濟南，主要從事數控系統的研發和廣告設備的生產和銷售。 公司本著“以質量求生存，創新求發展，誠信合作，互惠共贏”的原則，精心投入廣告設備和數控設備行業，先后研發出木門櫥柜門生產線、數控開料機、木工加工中心、三維立體雕刻機、大型浮雕機、家具雕刻機、自動上下料雕刻機、廣告雕刻機、木工雕刻機、石材雕刻機、墓碑雕刻機、圓柱雕刻機、激光雕刻機、工藝浮雕機、玻璃雕刻機等數控設備等幾十個規格的產品。被廣泛應用于機械行業，科研院所，木器、木門、模具、化工、廣告、石材加工等不同領域，帶動了一大批廣告設備用戶成功致富，產品并遠銷世界各國。飛刻科技公司借鑒國外先進技術,采用原裝進口優質配件，確保整機質量。 先進的制造工藝，規模化的生產，優質的產品質量，專業的用戶培訓，完善的售后服務，鑄就了飛刻數控公司近十年來的輝煌。

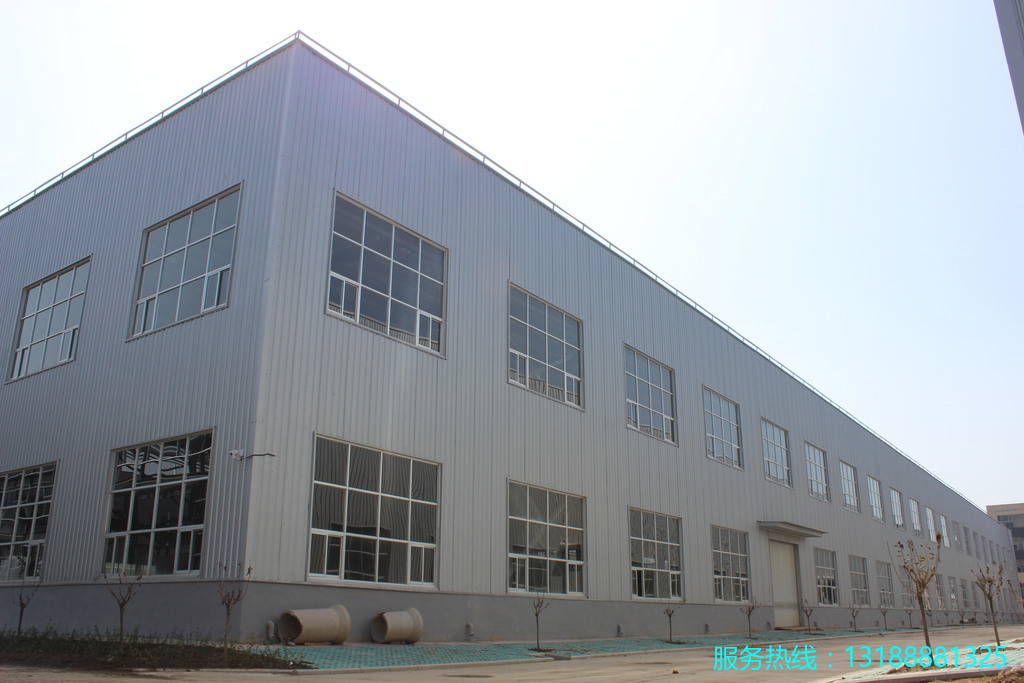

公司擁有先進的加工設備及檢測設備，更擁有一支訓練有素、作風嚴謹?shù)膯T工隊伍。為快速、迅捷的服務用戶，公司銷售和服務網絡已遍及國內各大城市，我們有能力、有信心爭取在爭取 時間服務客戶。
我們竭誠為客戶提供良好的售后服務：包括設計方案、產品安裝、培訓、維護等。為客戶提供技術 、質量可靠的產品及完整的技術解決方案，追求 限度的客戶滿意是我們的服務宗旨。
二、設備參數表
工作行程 | X | 1300mm |
Y | 6000mm | |
Z | 200mm | |
推料 | 自動氣缸推料、二次除塵 | |
傳動方式 | XY新月齒條傳動、Z軸絲杠傳動 | |
導軌 | 導軌25導軌法蘭滑塊 | |
電機 | 安川伺服電機850w | |
變頻器 | 阿爾法11kw變頻器 | |
驅動 | 安川伺服驅動 | |
操作系統 | 臺灣寶元 | |
主軸 | 長川9kw風冷換刀主軸 | |
空行速度 | 60000mm/min | |
有效加工速度 | 20000mm/min | |
加工精度 | 0.1mm | |
重復定位精度 | 0.05mm | |
臺面 | 雙層真空吸附臺面 | |
床身 | 6mm鋼板焊接、五面銑加工 | |
加工指令 | G代碼 | |
工作電壓 | 380V/50HZ | |
配件 | 7.5kw真空泵4kw吸塵器 刀夾：6,12.7 | |
三、設備細節介紹
圖片展示 | 細節描述 |
? | 嚴格的質量把控、 的高技術人才，保證機器質量。 |

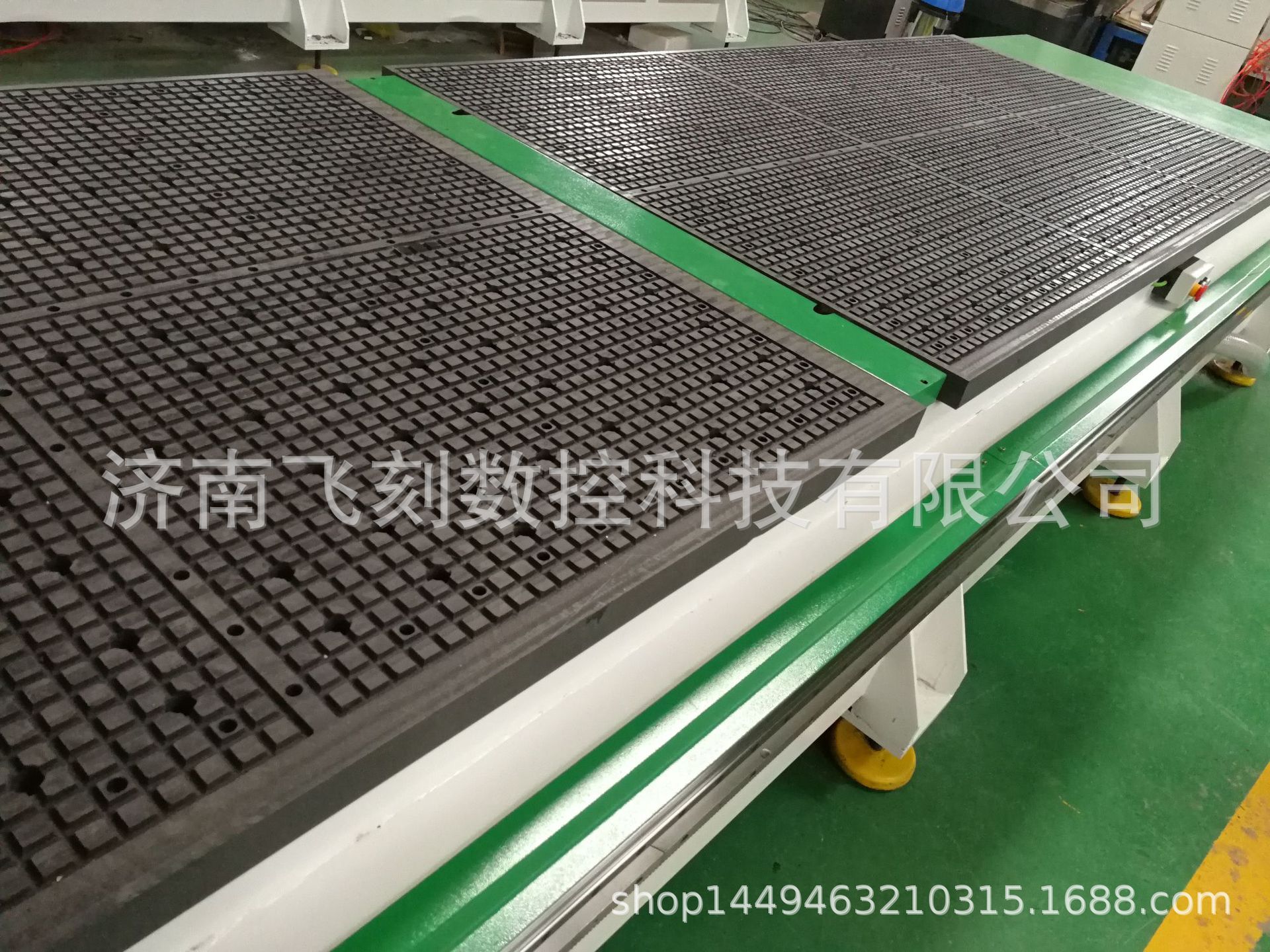

? | 雙層真空吸附臺面，保證了吸附力，可吸附小料 膠皮滾輪，輔助上料 推料器裝置，輔助下料，二次除塵 |
? ? | 定位氣缸，Y軸三個、X軸兩個組成一個直角，五個定位氣缸全由百分表調整過，保證正反孔二次定位的精度，氣缸安裝座均由五面銑銑平，保證了安裝精度。 ? |

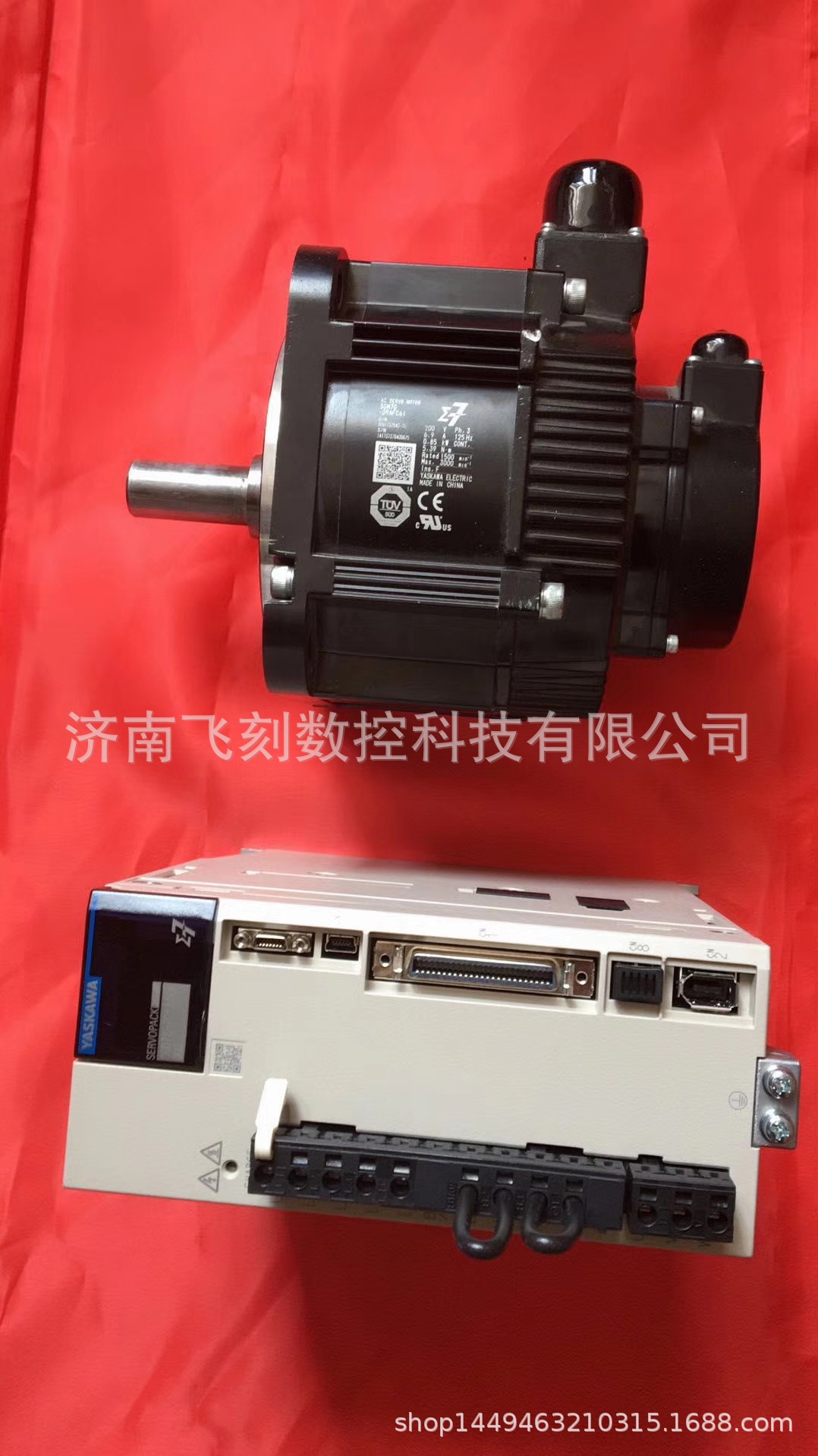

? | 電機采用安川850w伺服電機驅動， 采用日本新寶減速機，保證精度與加工速度。 |

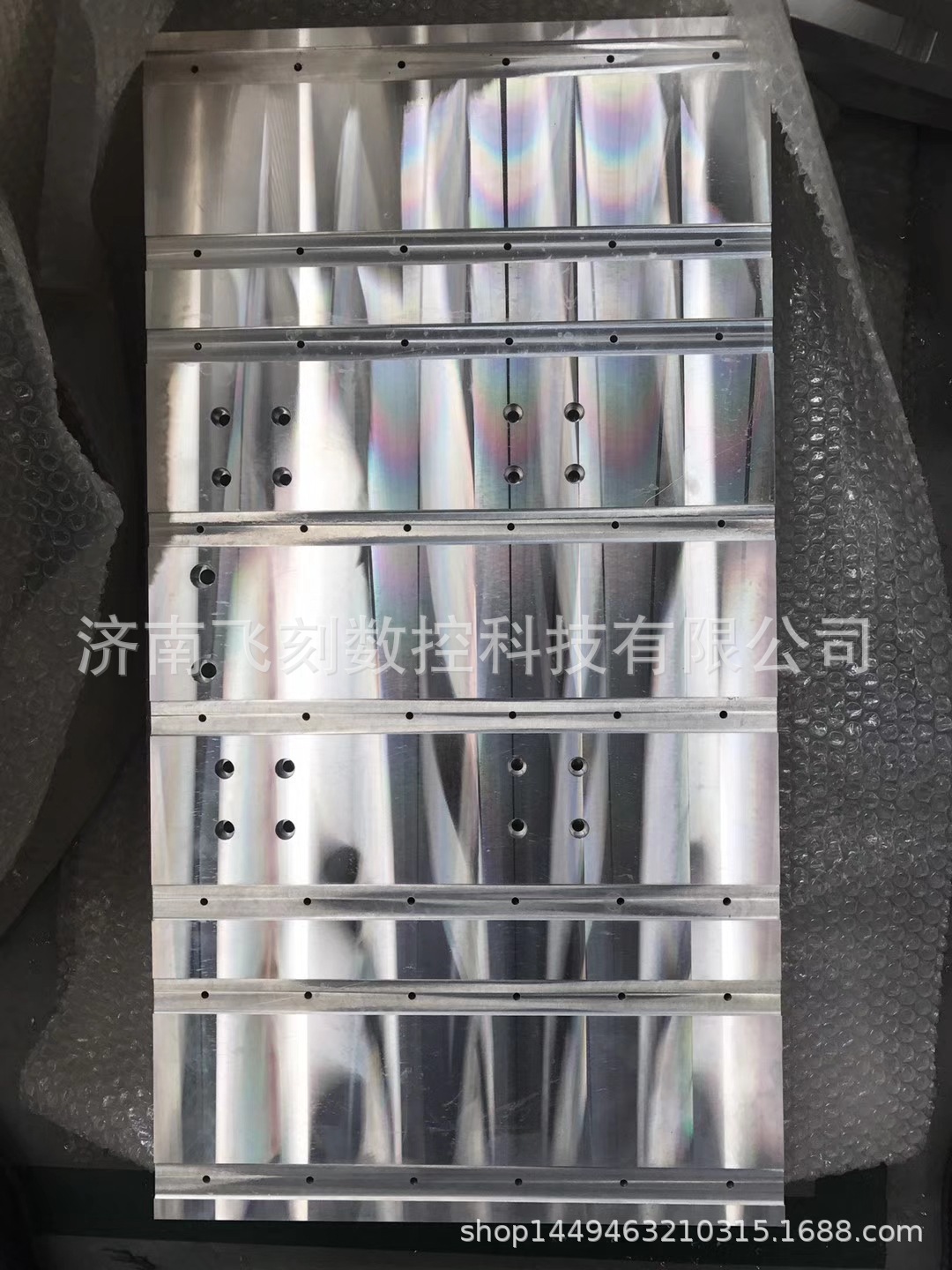

? | 機頭、Z軸滑板，主軸安裝板均采用1：1定制，均采用機器打孔保證精度，Z軸滑板與主軸安裝板均采用鋁合金材質，防止變形。 ? |
? | 機器采用臺灣銀泰25導軌，法蘭滑塊 采用新月1.5M齒條 ? |

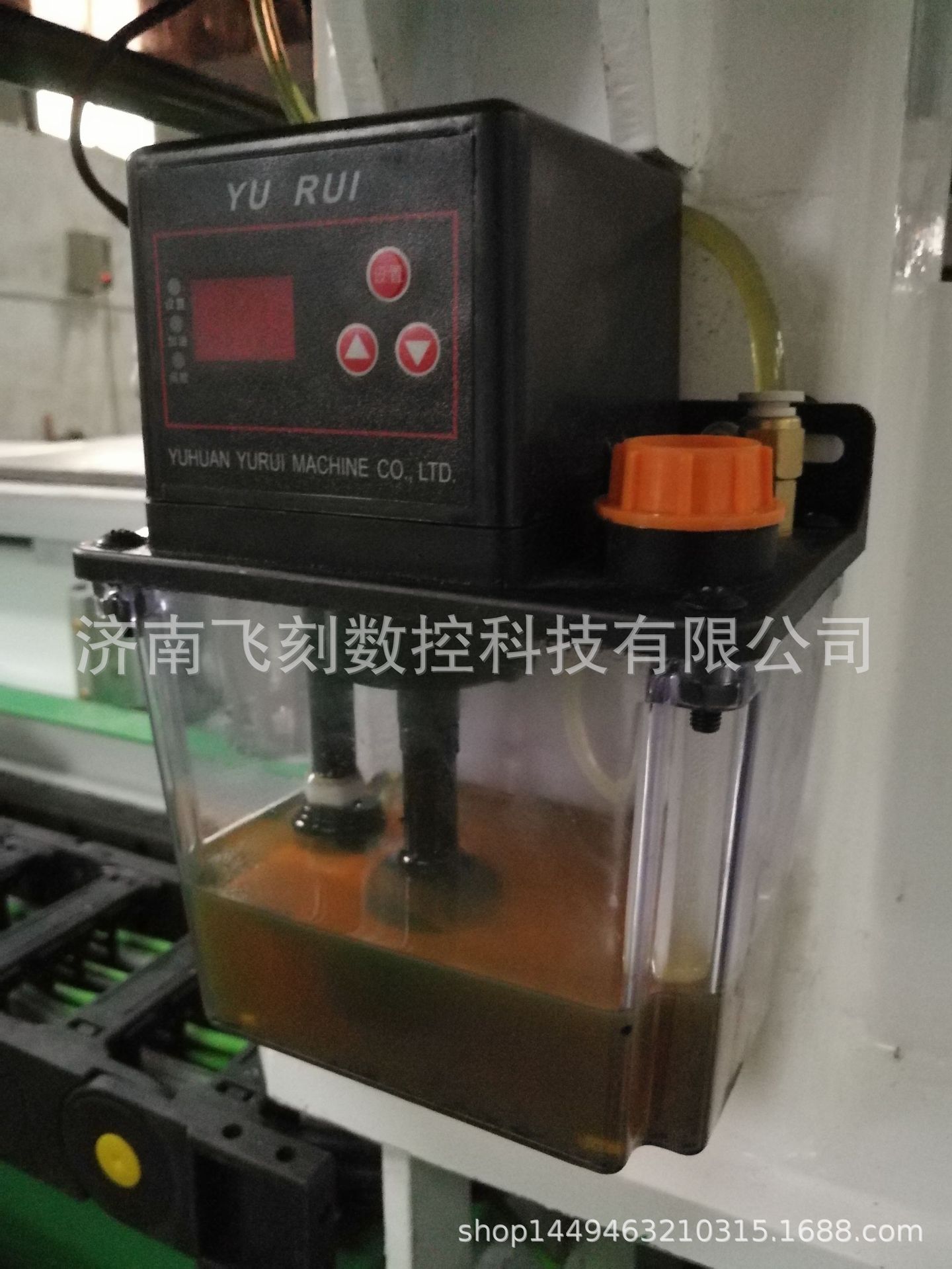

? | 自動注油系統，可根據加工時間調節自動注油時間 |
? | 電器元件采用德力西/施耐德電器元件，增加了吸塵器與真空泵的缺項保護器，防止電壓缺項導致燒真空泵和吸塵器的情況 |
? | 采用新型拖鏈，內置四格，增加四個隔片，將電機，信號線等按規格分開，更好的防御信號干擾，同時避免了機器線路過長，寧在一起的情況。保證了線路的安全。 電纜使用了高柔屏蔽線，使用壽命長 |

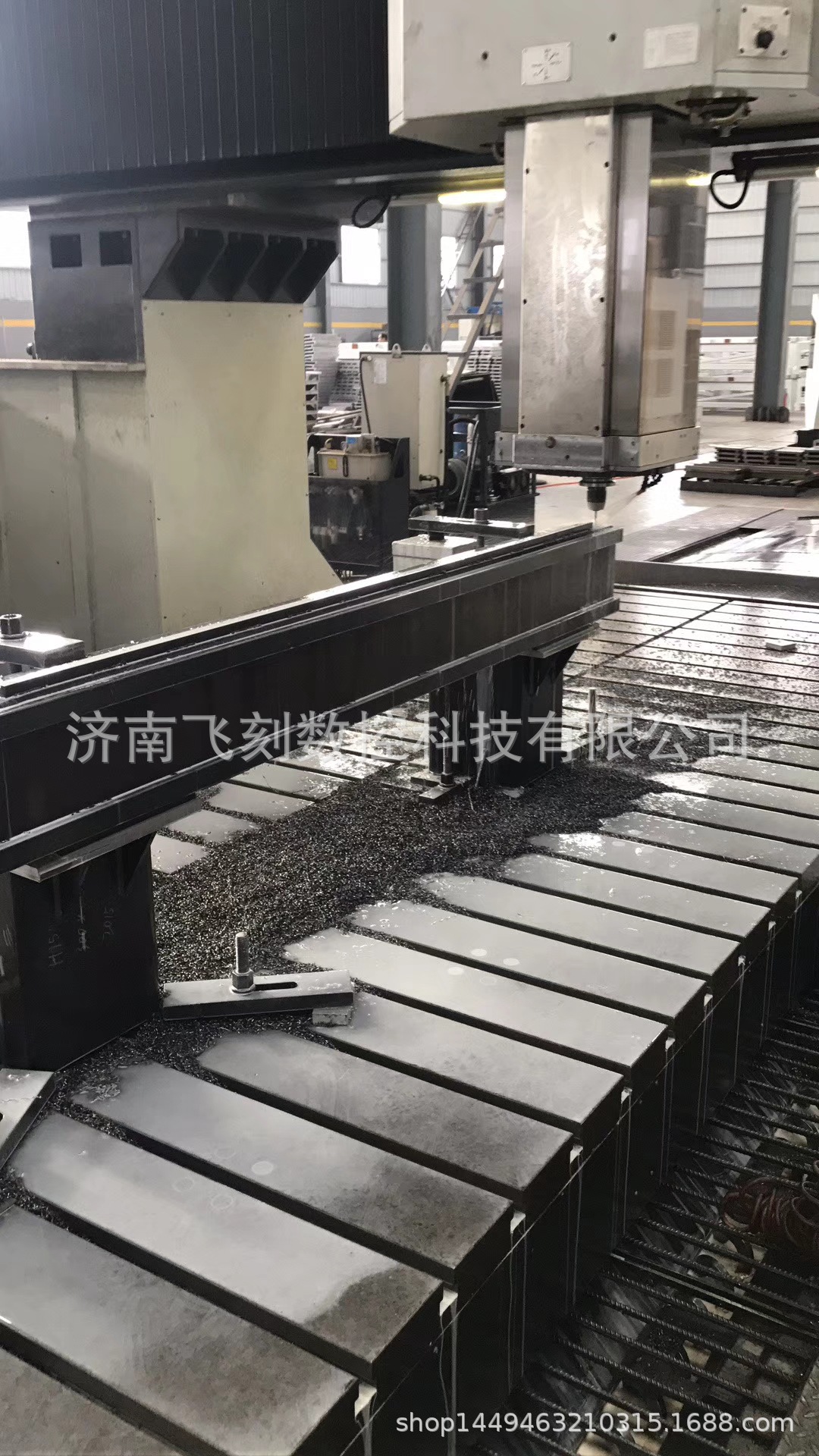

? | 床身采用6mm方管焊接，回火處理，不易變形，導軌面焊接帶鋼，導軌面及齒條面由五面銑加工，保證了安裝時的精度。 導軌孔與齒條孔均由加工中心打孔有效了減小了誤差，保證設備的剛性。 |

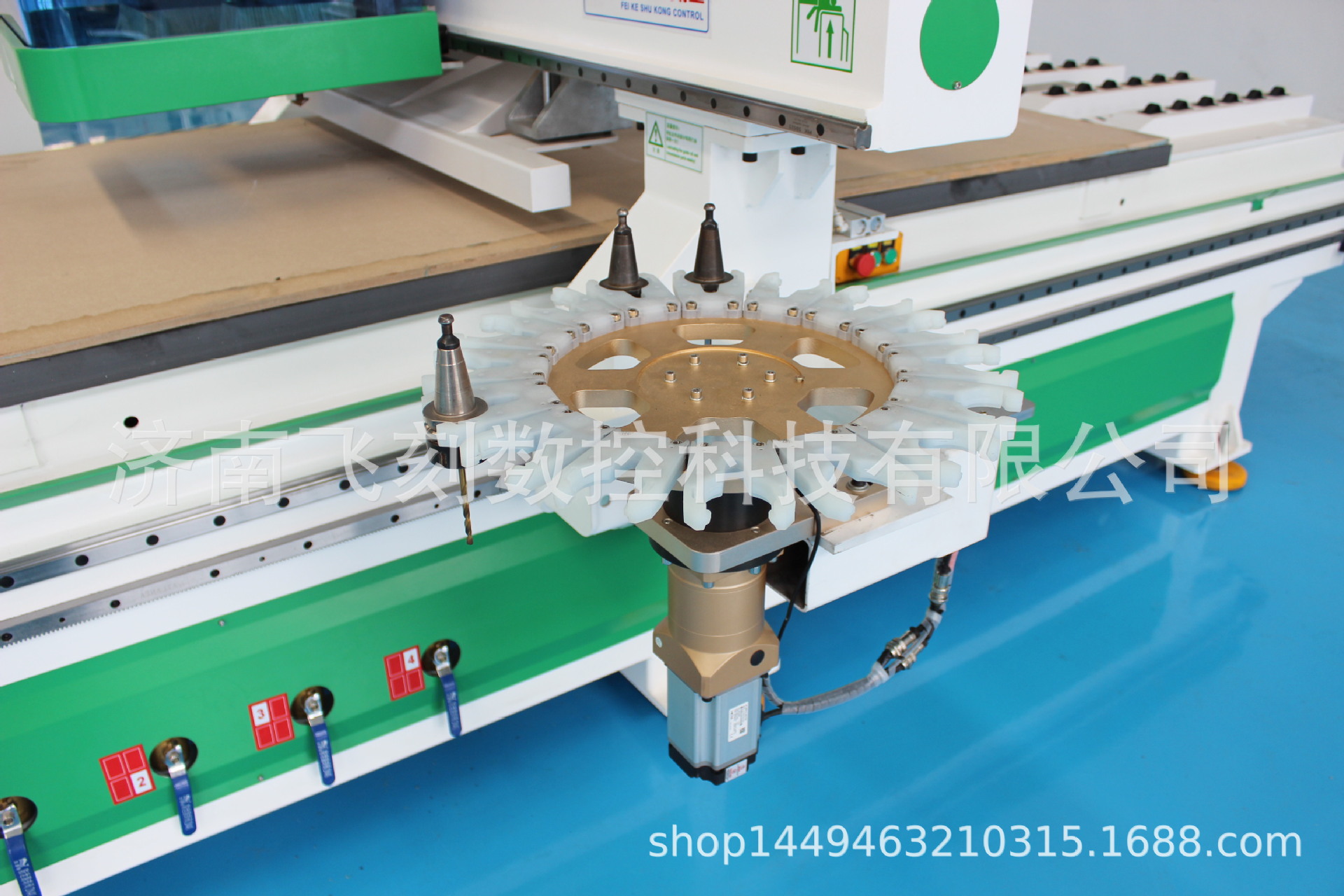

? | 刀庫采用圓盤式自動換刀刀庫 |

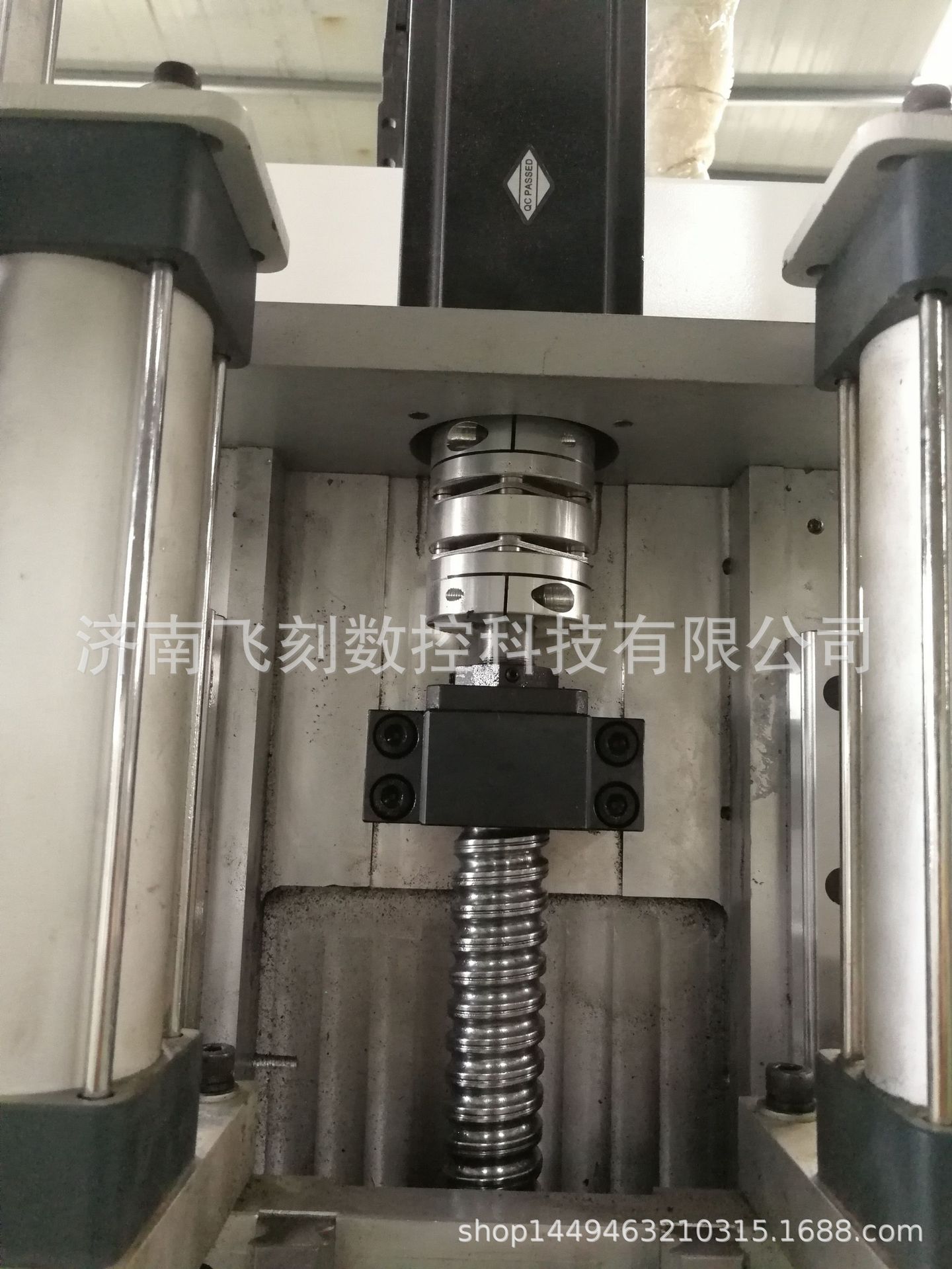

? | 機器的機頭傳動部分采用了原裝3205絲杠，軸承部分使用了兩個一體式的BK20軸承座，聯軸器部分采用了雙膜片的聯軸器，以此來保證整個機頭部分的精度。 |

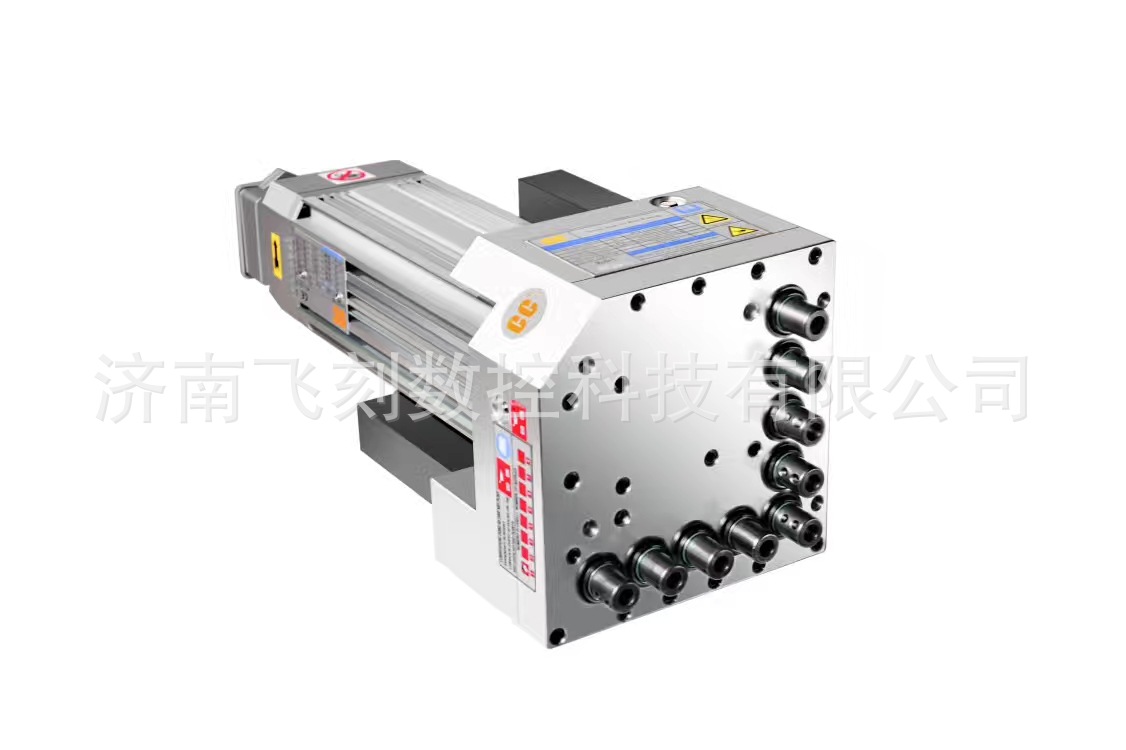

? | 排鉆采用長川或翰琪5+4排鉆包 |
?
