| 品牌 : | 飛刻 | 型號 : | 1325 |
| 額定輸入功率 : | 20kw | 空載轉速 : | 24000 |
| 柱塞行程長度 : | 2500 | 底板直徑 : | 1300 |
| 額定電壓 : | 380 | 回轉數 : | 24000 |
| 電源類型 : | 交流電源 | 銑刀直徑 : | 6 |
| 套爪夾頭 : | 6 | 高度 : | 2800 |
| 適用范圍 : | 木門 | 加工定制 : | 是 |
| 主軸轉速 : | 24000 | 凈重 : | 2000 |
適用行業：全屋定制、板式家具、櫥柜門板、桌椅門窗
功能：自動拉槽、自動擴孔、自動開料、自動推料、門板雕刻
?
二、設備參數表
工作行程 | X | 1300mm |
Y | 6000mm | |
Z | 200mm | |
推料 | 自動氣缸推料、二次除塵 | |
傳動方式 | XY新月齒條傳動、Z軸絲杠傳動 | |
導軌 | 導軌25導軌法蘭滑塊 | |
電機 | 安川伺服電機850w | |
變頻器 | 阿爾法11kw變頻器 | |
驅動 | 安川伺服驅動 | |
操作系統 | 臺灣寶元 | |
主軸 | 長川9kw風冷換刀主軸 | |
空行速度 | 60000mm/min | |
有效加工速度 | 20000mm/min | |
加工精度 | 0.1mm | |
重復定位精度 | 0.05mm | |
臺面 | 雙層真空吸附臺面 | |
床身 | 6mm鋼板焊接、五面銑加工 | |
加工指令 | G代碼 | |
工作電壓 | 380V/50HZ | |
配件 | 7.5kw真空泵4kw吸塵器 刀夾：6,12.7 | |
三、設備細節介紹
圖片展示 | 細節描述 |
? | 嚴格的質量把控、 的高技術人才，保證機器質量。 |

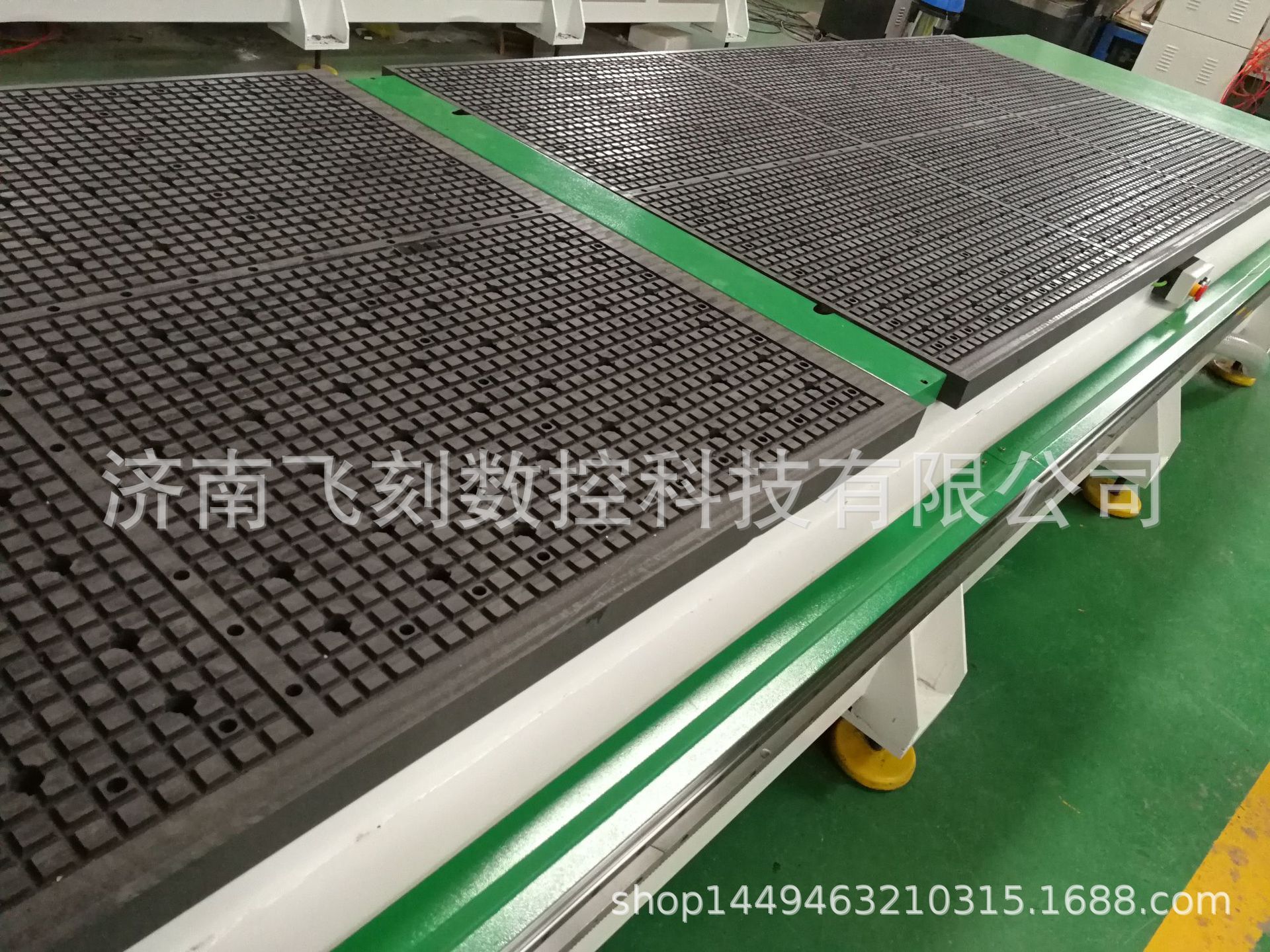

? | 雙層真空吸附臺面，保證了吸附力，可吸附小料 膠皮滾輪，輔助上料 推料器裝置，輔助下料，二次除塵 |

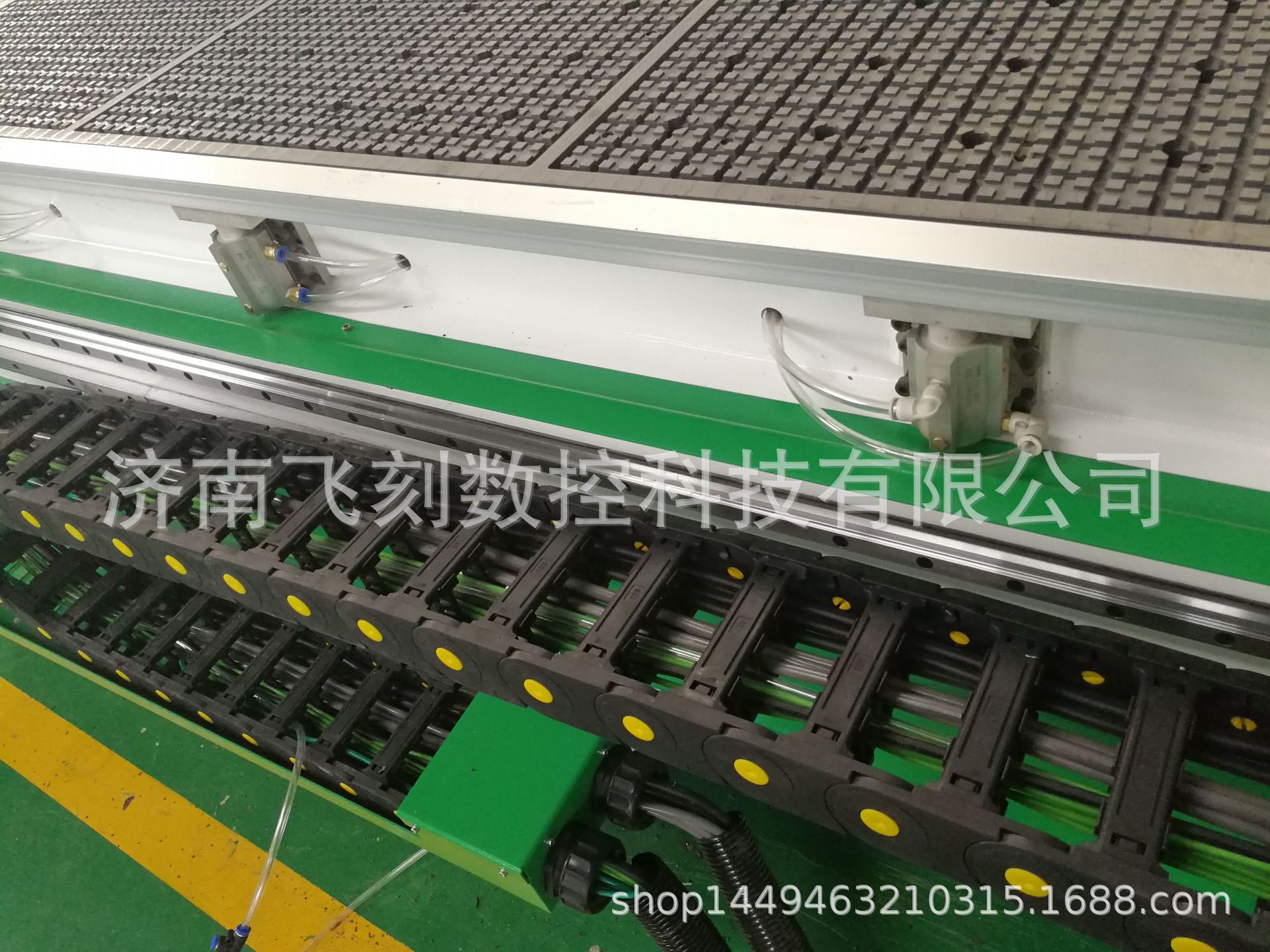

? ? | 定位氣缸，Y軸三個、X軸兩個組成一個直角，五個定位氣缸全由百分表調整過，保證正反孔二次定位的精度，氣缸安裝座均由五面銑銑平，保證了安裝精度。 ? |
? | 電機采用安川850w伺服電機驅動， 采用日本新寶減速機，保證精度與加工速度。 |
? | 機頭、Z軸滑板，主軸安裝板均采用1：1定制，均采用機器打孔保證精度，Z軸滑板與主軸安裝板均采用鋁合金材質，防止變形。 ? |

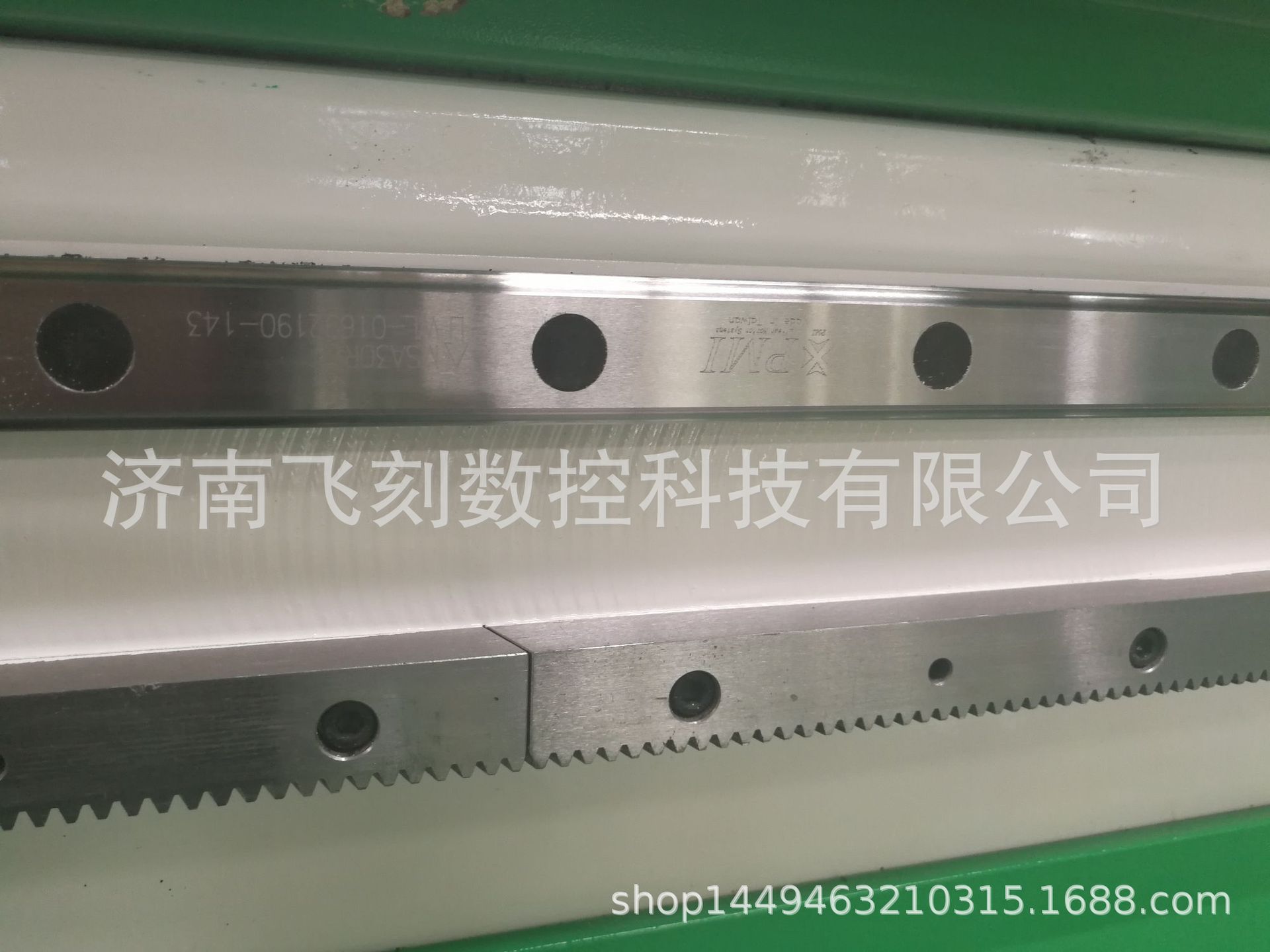

? | 機器采用臺灣銀泰25導軌，法蘭滑塊 采用新月1.5M齒條 ? |

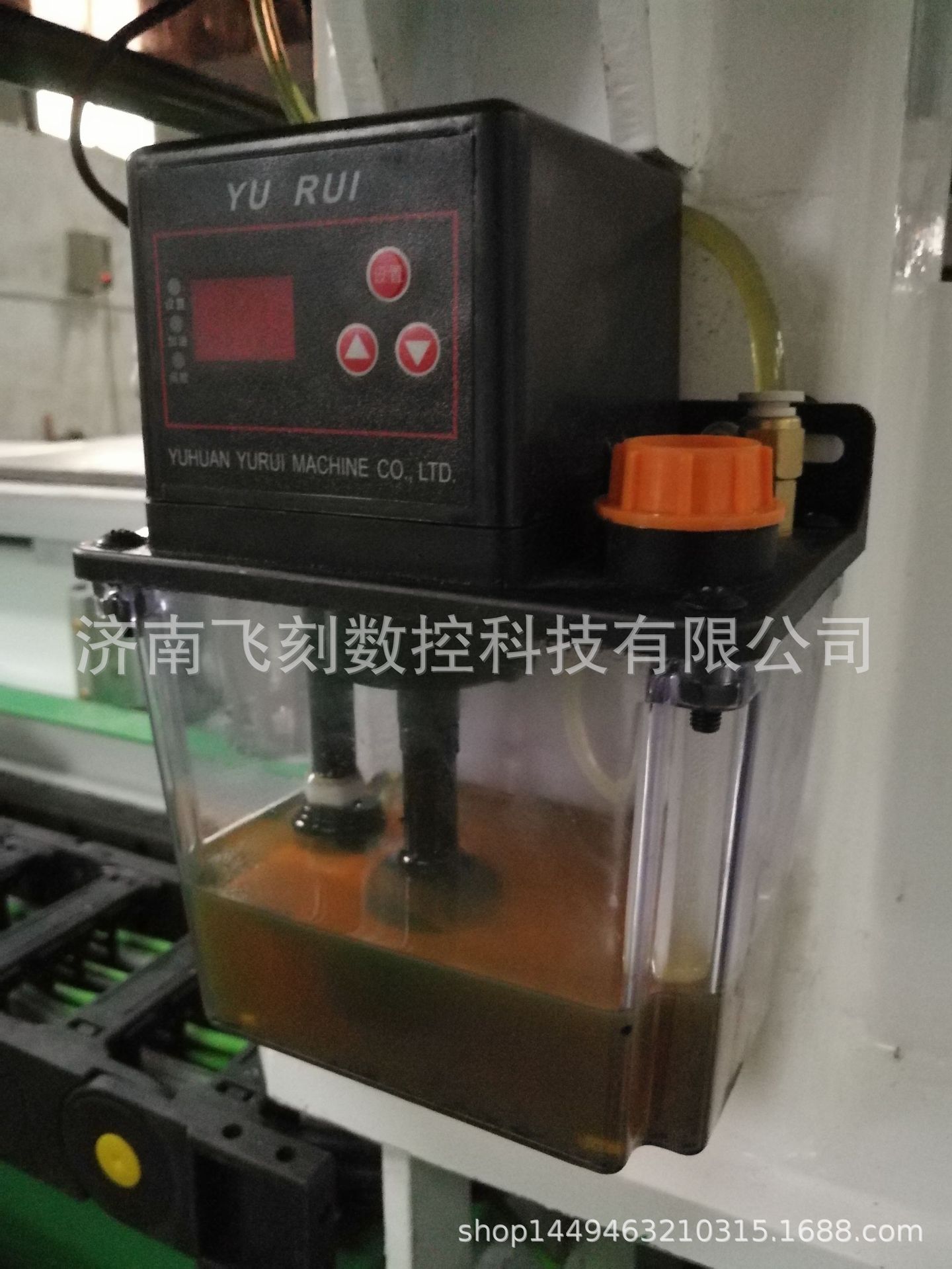

? | 自動注油系統，可根據加工時間調節自動注油時間 |
? | 電器元件采用德力西/施耐德電器元件，增加了吸塵器與真空泵的缺項保護器，防止電壓缺項導致燒真空泵和吸塵器的情況 |
? | 采用新型拖鏈，內置四格，增加四個隔片，將電機，信號線等按規格分開，更好的防御信號干擾，同時避免了機器線路過長，寧在一起的情況。保證了線路的安全。 電纜使用了高柔屏蔽線，使用壽命長 |
? | 床身采用6mm方管焊接，回火處理，不易變形，導軌面焊接帶鋼，導軌面及齒條面由五面銑加工，保證了安裝時的精度。 導軌孔與齒條孔均由加工中心打孔有效了減小了誤差，保證設備的剛性。 |
? | 刀庫采用圓盤式自動換刀刀庫 |
? | 機器的機頭傳動部分采用了原裝3205絲杠，軸承部分使用了兩個一體式的BK20軸承座，聯軸器部分采用了雙膜片的聯軸器，以此來保證整個機頭部分的精度。 |

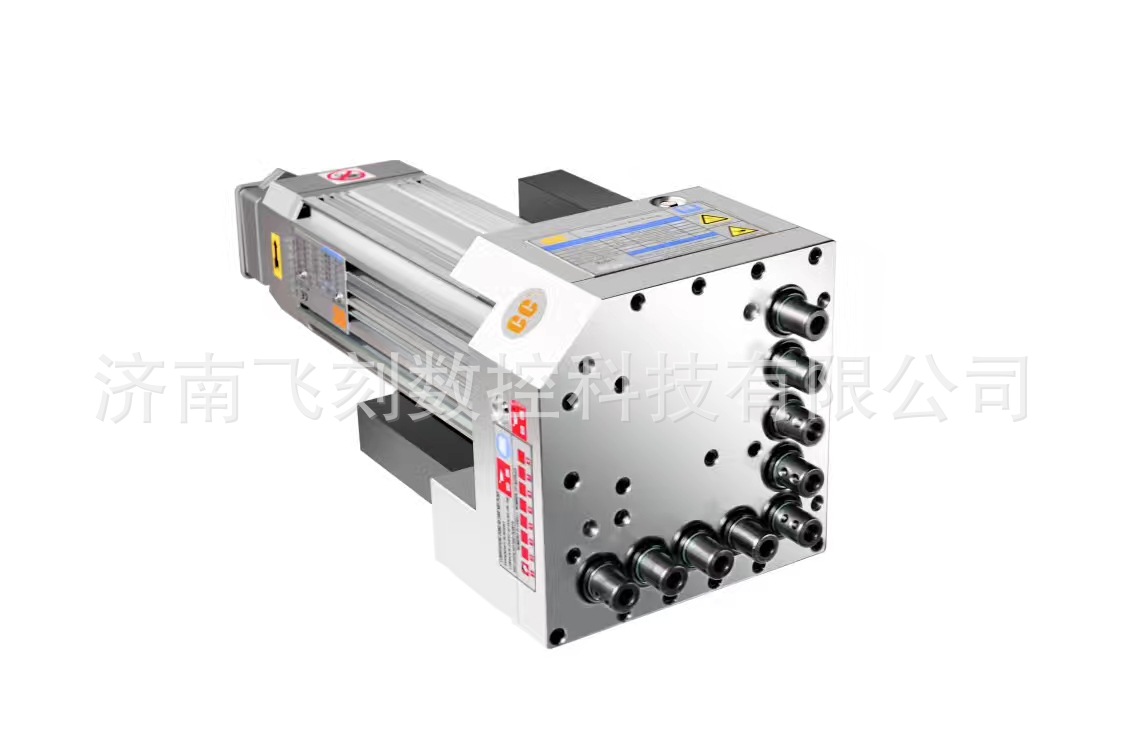

? | 排鉆采用長川或翰琪5+4排鉆包 |
?
?
