品牌 : | 博云創 | 型號 : | BYC07 |
加工定制 : | 否 | 類型 : | 一體化溫度變送器 |
測量范圍 : | -40℃~+60℃ | 測量精度 : | ±2%RH ±0.4℃ |
輸出信號 : | 485信號 | 工作電壓 : | 24V |
一、數字型溫濕度變送器介紹?
該BYC07-RHT-G變送器專業應用于管道溫濕度測量。采用進口溫濕度測量單元,漂移小、精準度高。管道式安裝方式,現場安裝方便,采用抗干擾電路設計,可經受住現場變頻器等各種強電磁干擾;設備采用防水外殼設計,探頭過濾網采用25um高強度不銹鋼材料,既能保證氣體分子進入又防止粉塵顆粒及水滴進入,可應用于潮濕、高粉塵場合,經久耐用。
?
二、數字型溫濕度變送器特點
1、485通信接口,標準ModBus-RTU協議,通信地址、波特率可設置,通信線 長可達2000米;
2、溫度精度±0.3、濕度精度±3RH,高精度、低漂移;
3、接線端子采用 級彈簧式免螺絲端子,一壓一插即可接線,現場即使沒有螺絲刀也能快速接好線,可適應線徑0.32.0mm2;
4、采用專用的EMC抗件,現場可經受住強電磁干擾,工業級處理芯片,使用范圍寬;
5、1030V寬電壓范圍供電,遠距離集中供電仍能正常工作;
?

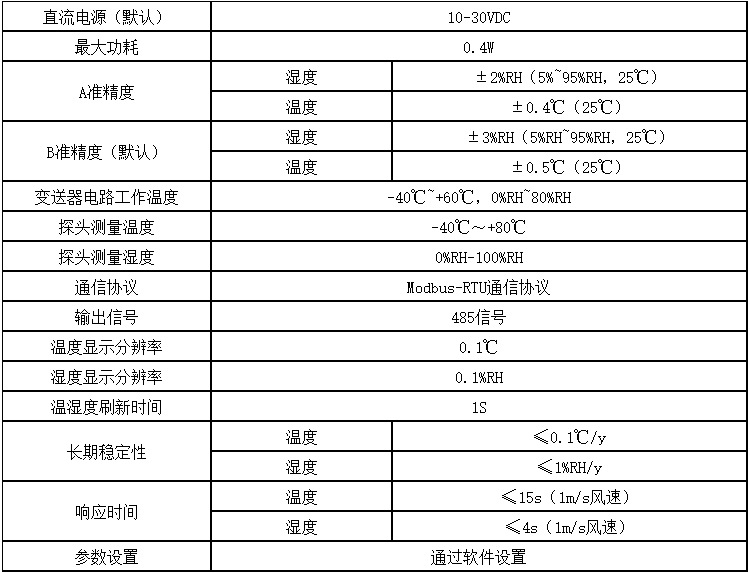

三、數字型溫濕度變送器技術參數
?

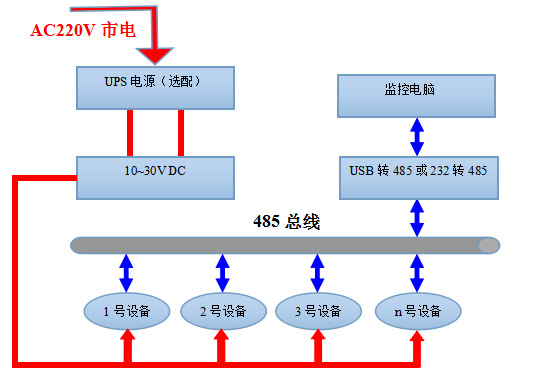

四、數字型溫濕度變送器系統框架圖
?
六、電源及485信號
寬電壓電源輸入1030V均可。485信號線接線時注意AB兩條線不能接反,總線上多臺設備間地址不能沖突。

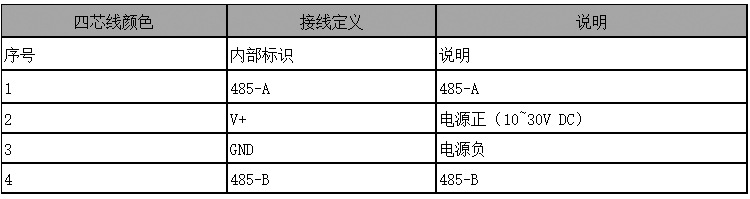

接線說明
八、常見問題及解決辦法

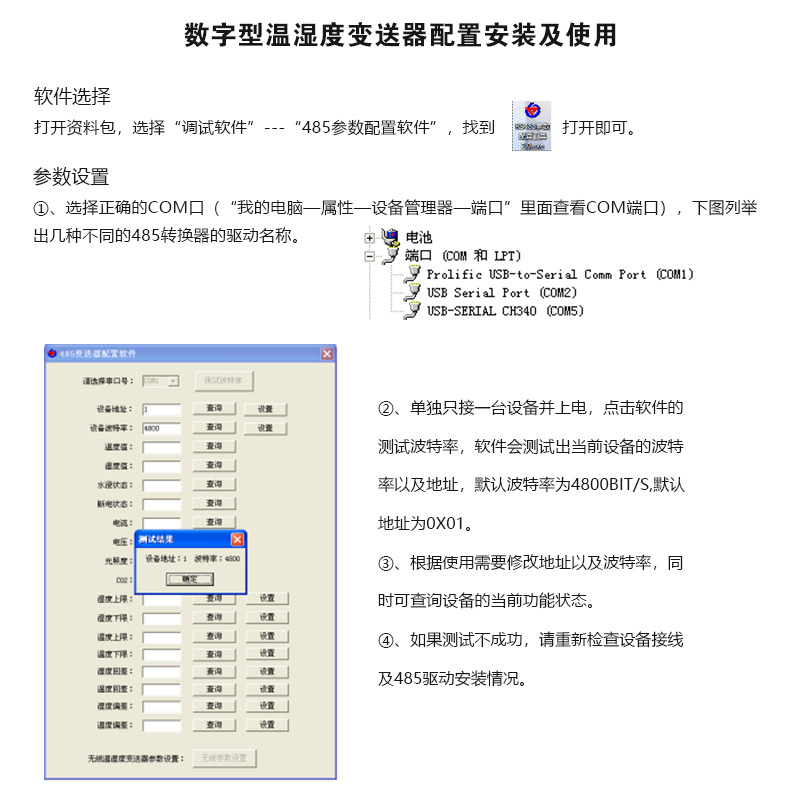

設備無法連接到PLC或電腦
可能的原因:
1)電腦有多個COM口,選擇的口不正確。
2)設備地址錯誤,或者存在地址重復的設備(出廠默認全部為1)。
3)波特率,校驗方式,數據位,停止位錯誤。
4)主機輪詢間隔和等待應答時間太短,需要都設置在200ms以上。
5)485總線有斷開,或者A、B線接反。
6)設備數量過多或布線太長,應就近供電,加485增強器,同時增加120Ω終端電阻。
7)USB轉485驅動未安裝或者損壞。
8)設備損壞。
