| 品牌 : | 潤中儀表 | 型號 : | RZ-3351/3051/3851系列 |
| 加工定制 : | 是 | 類型 : | 法蘭式液位變送器 |
| 測量范圍 : | 4.0-10.0MPa | 測量精度 : | 0.5 |
| 材質 : | 304 316l | 輸出信號 : | 4-20 |
| 測量介質 : | 液體 |
?
RZ-3351AP系列法蘭液位變送器是用于防止管道中的介質直接進入變送器的壓力傳感器組件，它與變送器之間是靠注滿流體的毛細管連接起來的。用于測量液體、氣體或蒸汽的液位、流量和壓力，然后將其轉變成420mA DC信號輸出。
RZ-3351AP系列差壓變送器、壓力變送器帶上遠傳密封裝置后，就成為RZ-3351AP系列液位變送器，它仍具有差壓變送器、壓力變送器的各種特點，可與HART手操器相互通訊，通過它進行設定監控。
該系列液位變送器可避免被測介質直接和變送器的隔離膜片接觸，這種測量方法適用于下述幾種情況：
1、被測介質對變送器敏感元件有腐蝕作用
2、需要將高溫被測介質與變送器隔離
3、被測介質中有固體懸浮物或高粘度介質
4、被測介質由引壓管引同時易固化或結晶
5、更換被測介質需嚴格凈化測量頭
6、測量頭必須保持衛生，嚴禁污染。使用對象：腐蝕性或粘性的液體
注意：真空場合不宜采用遠傳變送器。
RZ-3351LT系列法蘭液位變送器的遠傳裝置形式有四種：
1、1191PFW扁平式遠傳裝置（標準3″、工作壓力2.5MPa）
2、1191RTW型螺紋安裝式遠傳裝置（大工作壓力10MPa）
3、1191RFW型法蘭安裝式遠傳裝置
4、1191EFW型插入筒式遠傳裝置（標準3″或4″，工作壓力2.5MPa）
單法蘭液位變送器技術指標：
| 測量范圍 | 4.0Kpa-10.0MPa |
| 量程比 | 50: 1 |
| 電源 | 10.5V45V d.c. (本安型安全柵電源30Vd.c.) |
| 輸出 | 4mA20mA d.c.和HART通信 |
| 環境溫度 | -4085 |
| 介質溫度 | -40100（充硅油） |
| 精度 | （0.0029r+0.071） |
| 溫度漂移 | （0.08r+0.1）(-1060) (0.1+0.15) /10(-40-10;60-85) |
| 長期漂移 | 0.15r/5年 |
| 外殼防護等級 | IP67 |
| 防爆等級 | EX iaCT6或EX dCT6 |
| 防腐 | 根據不同的介質選擇相應的測量部材質 |
單法蘭液位變送器選型表：
| RZ-3351AP | 系列遠傳差壓變送器 | |||||
| RZ-3351AP | 系列遠傳壓力變送器 | |||||
| 代碼 | 量程范圍KPa | |||||
| 3 | 0-0.66.0 | |||||
| 4 | 0-4.040.0 | |||||
| 5 | 0-25.0250.0 | |||||
| 6 | 0-100.01000.0 | |||||
| 7 | 0-250.02500.0 | |||||
| 8 | 0-1000.010000.0 | |||||
| 代碼 | 輸出 | |||||
| E | 4-20mADC | |||||
| S | 智能式 | |||||
| 代號 | 法蘭材料 | 法蘭材料 | ||||
| 22 | 316SST | 316SST | ||||
| 代號 | 附加功能 | |||||
| S1 | 一個遠傳裝置 | |||||
| S2 | 二個遠傳裝置 | |||||
| 代碼 | 選項 | |||||
| M1 | 0-100線性指示表 | |||||
| M2 | LED顯示表 | |||||
| M3 | LCD顯示表 | |||||
| B1 | 管裝彎支架 | |||||
| B2 | 板裝彎支架 | |||||
| B3 | 管裝平支架 | |||||
| d | 隔爆型dBT4 | |||||
| i | 本安型iaCT6 | |||||

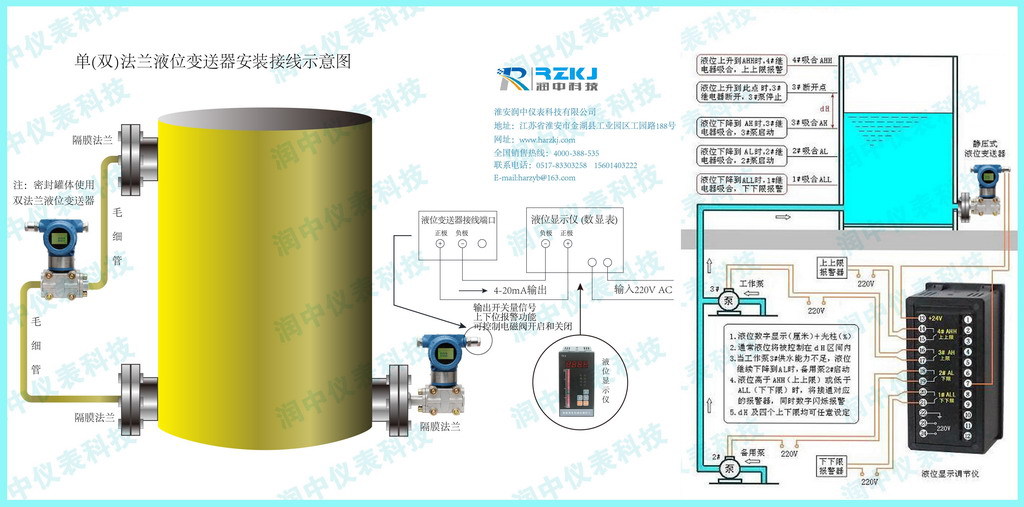

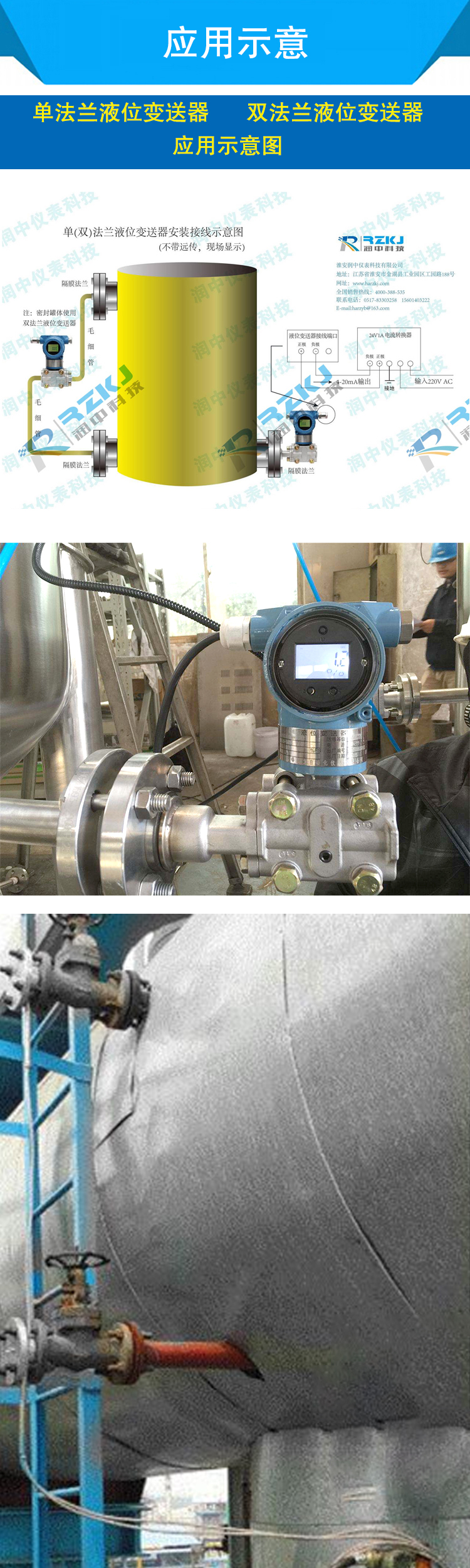

安裝及使用示意圖
產品銷售及應用領域
