| 牌號 : | cj-2型免再生變色樹脂 | 離子型 : | 陽離子交換樹脂 |
| 酸堿性 : | 酸性離子交換樹脂 | 含量≥ : | 58 |
| 品牌 : | 澳光 | 外觀 : | 綠色 |
| 顆粒尺度 : | 0.35-0.1 | 溶解性 : | 不溶 |
| 用途 : | 指示劑 | CAS : | 合格 |
| 品名 : | 變色陽離子交換樹脂 |
專業(yè)變色樹脂（CY-2變色陽離子交換樹脂）
?
一、產(chǎn)品簡介：（CY-2陽離子交換樹脂）

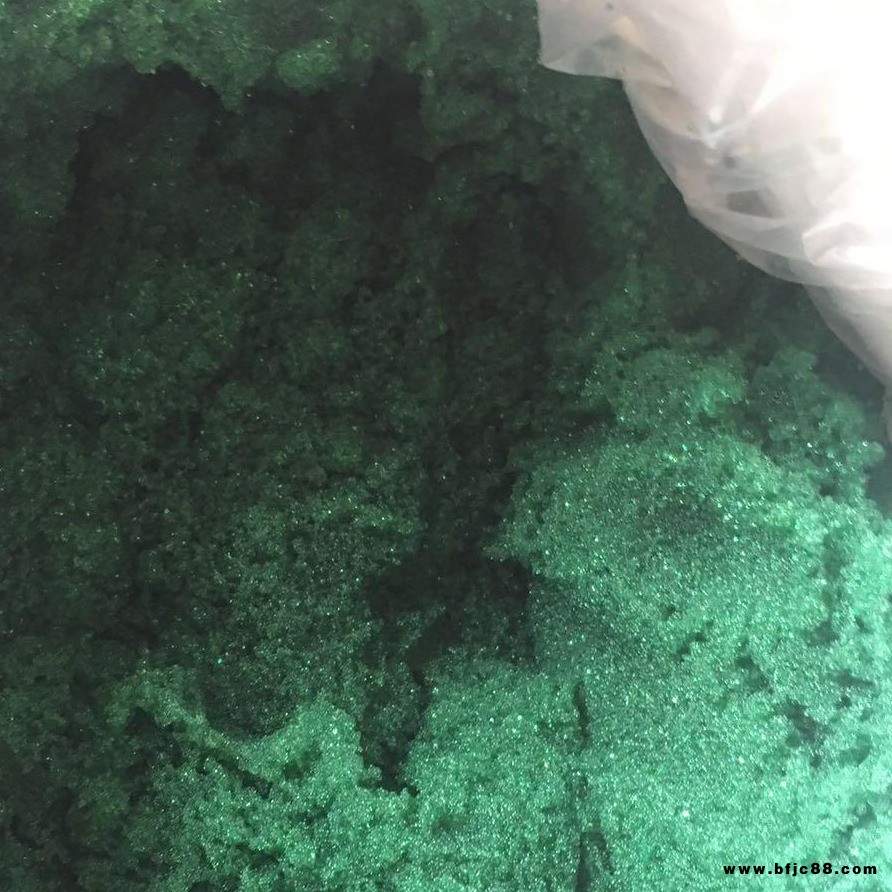

樹脂是一種帶有指示劑的陽離子交換樹脂，它既能與水中的陽離子進行交換反應(yīng)，又具有明顯的變色特性。樹脂再生型（H）型時為翠綠，失效型（Na）時為深藍(lán)，色差十分明顯。
該樹脂主要用于測定蒸汽和凝結(jié)水處理混床出水的陽電導(dǎo)率。樹脂裝于直徑小于50毫米的透明交換柱中，水中的微量的礦特質(zhì)被樹脂交換轉(zhuǎn)化成酸，大大提高的監(jiān)測水中陽離子的靈敏度。同時樹脂失效時變成深藍(lán)色，明顯地指示出交換柱的工作狀態(tài)。
該樹脂還可與強堿陰樹脂配套，裝于小直徑透明混床交換柱中，作為帶指示劑的混床樹脂，用于電子儀表工業(yè)和食品、醫(yī)藥工業(yè)等領(lǐng)域。
?
二、理化性能指標(biāo)：
指? ? 標(biāo)? ?名? ?稱
技? ?術(shù)? ? 指? ? 標(biāo)
外? ? ? ? ? 觀? ? ? ? ? ? ? ?
深藍(lán)色球狀顆粒
質(zhì)量全交換容量? ? ? ? ? mmoL/g
4.4
體?積全交換容量? ? ? ? ?mmoL/ml
1.9
含? ? ?水? ? 量? ? ? ? ? ?
濕? ?視? 密? 度? ? ? ? ?g/mL
0.770.87
濕? ?密? ? ? 度? ? ? ? ?g/mL
1.251.30 ?
有? ?效? 粒? 徑? ? ? ? ?mm
0.400.70
均? ?一? 系? 數(shù)
1.60
磨? 后?圓?球?率
出? ?廠? 型? 號
鈉型
粒?度?（0.3151.25mm） ?
三、使用時參考指標(biāo)：（CY-2陽離子交換樹脂）
1、PH范圍： ? ? ? 014
2、zui高使用溫度： ?氫型100；鈉型120
4、工作交換容量： ?251000mmoL/L（濕）
5、再生液液濃度： ?NaCL：810；HCL：45
HCL （45 ）體積：樹脂體積=2 ?3：1
7、再生流速： ? ? ?46 米/小時
8、再生液接觸時間：3060分鐘
9、正洗流速： ? ? ?1020米/小時
10、 ? ? ? ?正洗時間： ? 約30分鐘
11、 ? ? ? ?運行流速： ? 1040米/小時
四、包裝形式：編織袋?內(nèi)襯塑料袋?凈重25公斤
?
? ? ?專業(yè)變色樹脂（CY-2變色陽離子交換樹脂）? ? ? ? ? ?陽樹脂是一種帶有指示劑的陽離子交換樹脂，出廠型為氫型，通過變色陽樹脂的水如果含有Na+、K+、Ca2+、Mg2+、Fe2+等各種陽離子時，即與樹脂攜帶的H+發(fā)生交換，樹脂層開始失效，失效層顏色明顯改變，指示水中有陽離子泄露。H+型時為墨綠，Na+型時為玫瑰紅，產(chǎn)品色差十分明顯。同時還具有良好的交換容量和物理穩(wěn)定性。
? ? ? ?陽樹脂一般用在火電廠凝結(jié)水、除氧器、省煤器、主蒸汽等H+電導(dǎo)儀前，將水中帶入的游離氨除去，并將所有的陽離子全部轉(zhuǎn)化為H+離子，避免了Ca2+、Mg2+、Na+泄漏進入凝結(jié)水而電導(dǎo)儀顯示值反倒降低的現(xiàn)象發(fā)生。
? ? ? 樹脂與H+電導(dǎo)儀聯(lián)合使用，用于監(jiān)測凝汽器泄漏量是否超標(biāo)，決定凝結(jié)水是否需要處理，監(jiān)測給水、蒸汽水質(zhì)品質(zhì)是否滿足標(biāo)準(zhǔn)要求。是火力發(fā)電廠化學(xué)監(jiān)督 重要和 為倚重的化學(xué)表計。
? ? ?樹脂使用范圍：監(jiān)測和控制給水、凝結(jié)水和蒸汽的氫電導(dǎo)率，是保證水汽質(zhì)量，控制火電廠水汽系統(tǒng)腐蝕結(jié)垢的重要手段之一。
由于水汽中氨的濃度、取樣流速經(jīng)常變化，加上機組啟停等原因，難以判斷H型交換柱何時失效。H型交換柱失效初期，由于少量銨離子穿透，使氫電導(dǎo)率測量值偏低；當(dāng)H型交換柱完全失效，大量銨離子透過，氫電導(dǎo)率測量值又偏高。因此，當(dāng)交換柱失效后引起氫電導(dǎo)率變化時，難以及時判斷是水質(zhì)惡化還是交換柱失效。目前國外采取的解決辦法是采用變色陽離子交換樹脂，失效層與未失效層顏色不同，可以在H型交換柱失效前及時進行再生處理，可以及時發(fā)現(xiàn)水質(zhì)惡化問題并及時采取解決措施。
樹脂使用方法：
新購買的樹脂是未處理的Na型樹脂，必須經(jīng)過以下方式處理才可以使用：
（1）將新樹脂放入容器中，以除鹽水清洗23遍，至水清澈；如果樹脂變干，則清洗前需要加入10NaCl溶液浸泡2小時，以防止樹脂因急劇膨脹而破裂。
（2）將清洗干凈的樹脂裝入實際交換柱中，以不少于10倍樹脂體積的5HCl再生液動態(tài)逆流再生（與交換柱運行水流方向相反），再生流速控制3m/h5m/h，保證再生液與樹脂接觸時間不小于30min；
（3）再生液進完后以除鹽水按交換柱運行水流方向大流量沖洗交換柱（沖洗流速10m/h20m/h），沖洗時間不低于12h；
（4）再生完畢、清洗干凈的氫交換柱可裝入實際系統(tǒng)進行氫電導(dǎo)率的測定。
（5）失效的樹脂氫型交換柱可直接進行再生處理，再生步驟同(2)(4)。
變色樹脂的儲存:需要長期儲存的樹脂，應(yīng)再生成氫型樹脂后儲存。?
