| 牌號 : | D113 | 離子型 : | 陽離子交換樹脂 |
| 酸堿性 : | 酸性離子交換樹脂 | 含量≥ : | 48 |

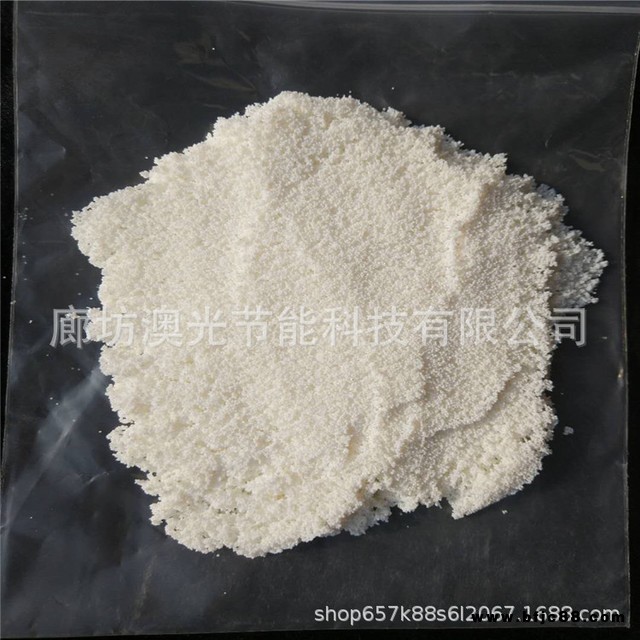

| 品牌 : | 樹脂 | 外觀 : | 乳白色到淡黃色半透明球狀顆粒 |
| 顆粒尺度 : | 0.315-1.25 | 溶解性 : | 不溶 |
| 用途 : | 水處理 | CAS : | 合格 |
| 產品名稱 : | 陽離子交換樹脂 | 貨號 : | 05A |
| 是否危險化學品 : | 否 | 產地 : | 大城工業園 |
| 是否進口 : | 否 |
? ? ? ? ? ? ? ? ?本產品的詳細說明如下? ? ? ? ? ?
?
本產品是在大孔結構的共聚交聯高分子基體上帶有羧酸基(-COOH)的離子交換樹脂，該樹脂具有優良的動力學特性，并且具有再生效率高、酸耗低，工作交換容量大等特點。
本產品相當于美國Amberlitc IRC-84，德國：Lewatit CNP-80。日本：Diaion WK10，法國Duolite C-476，前蘇聯KB-3，捷克Ostion KM，相當于我國老牌號：D131、D110、D111S、D152。
用途：在水處理中，D113樹脂與001×7配套能十分明顯的除去堿度和硬度，特別是除去碳酸氫鹽，碳酸鹽及其它一些堿性鹽類，主要用于含鹽量較高的水處理；大水量軟化脫堿處理；廢酸廢堿中和；電鍍含銅、鎳廢水處理；以及制藥，食品和制糖等,也可用于廢液的回收和處理，生化 的分離和提純。
?
包裝：編織袋，內襯塑料袋。 塑料桶，內襯塑料袋。
?
使用時參考指標:
1.PH范圍：5-14
2.允許溫度 100
3.膨脹率： (H+Na+)65
4.工業用樹脂層高度：m 0.8-2.0
5.再生液濃度：Hcl:3-6 H2SO4:0.5-1
6.再生劑用量（按100計），kg/m3濕樹脂：HCL 40-60?H2SO4 80-120
7.再生液流速：m/h Hcl:4-8 H2SO4:10-25
8.再生接觸時間：minute:30-45
9.正洗流速：m/h:約20
10.正洗時間：minute:20-30
11.運行流速：m/h: 20-40
12.工作交換容量：mmol/l （濕樹脂）2000
?
主要性能指標：
?
| 指標名稱 | D113 | D113-FC | D113-SC |
| 氫型率 | |||
| 98 | |||
| 全交換容量 mmol/g | |||
| 10.8 | |||
| 體積交換容量mmol/ml | |||
| 4.2 | |||
| 含水量 | |||
| 45-52 | |||
| 濕視密度g/ml | 0.72-0.8 | ||
| 濕真密度g/ml | 1.14-1.20 | ||
| 粒度 | |||
| (0.315-1.25mm)95 | (0.45-1.25mm)95 | (0.355-0.63mm95 | |
| (0.315mm)1 | (0.45mm)1 | (0.355mm)1 | |
| 有效粒徑mm | 0.35-0.55 | 0.5 | 0.35-0.50 |
| 均一系數 | |||
| 1.60 | 1.40 | ||
| 磨后圓球率 | |||
| 90 | |||
| 轉型膨脹率(HNa) | |||
| 65 | |||
| 外觀 | 乳白或淡黃色球狀顆粒 | 乳白或淡黃色球狀顆粒 | 乳白或淡黃色球狀顆粒 |
| 出廠型式 | H | H | H |
| 用途 | 通用 | 浮動床 | 雙層床 |
?
?
?
?
?
一、樹脂的運輸和貯存：
?
離子交換樹脂內含有一定量的水份，在運輸及貯存過程中應盡量保持這部分水份。如果貯存過程中樹脂脫了水，應先用濃食鹽水（8-10)浸泡1-2小時，再逐漸稀釋，不得直接放于水中，以免樹脂急劇膨脹而破碎。樹脂在貯存或運輸過程中，應保持在5-40的溫度環境中，避免過冷或過熱，影響質量。若冬季沒有保溫設備時，可將樹脂貯存在食鹽水中，食鹽水的溫度可根據氣溫而定。
二、新樹脂的予處理：
?
新樹脂常含有溶劑、未參加聚合反應的物質和少量低聚合物，還可能吸著鐵、鋁、銅等重金屬離子。當樹脂與水、酸、堿或其它溶液相接觸時，上述可溶性雜質就會轉 入溶液中，在使用初期污染出水水質。所以，新樹脂在投運前要進行預處
理。
１、陽樹脂的預處理
?
陽樹脂的預處理步驟如下：
首先使用飽和食鹽水，取其量約等于被處理樹脂體積的兩倍，將樹脂置于食鹽溶液中浸泡18-20小時，然后放盡食鹽水，用清水漂洗凈，使排出水不帶黃色；
?
其次再用2-4NaOH溶液，其量與上相同，在其中浸泡2-4小時（或小流量清洗），放盡堿液后，沖洗樹脂直至排出水接近中性為止； 后用5HCL溶液，其量亦與上述相同，浸泡4-8小時，放盡酸液，用清水漂流至中性待用。
２、陰樹脂的預處理
?
其預處理方法中的 步與陽樹脂預處理方法中的 步相同；而后用5HCL浸泡4-8小時，然后放盡酸液，用水清洗至中性；而后用2-4 NaOH溶液浸泡4-8小時后，放盡堿液，用清水洗至中性待用。
?
?
?
? | |
 | |
