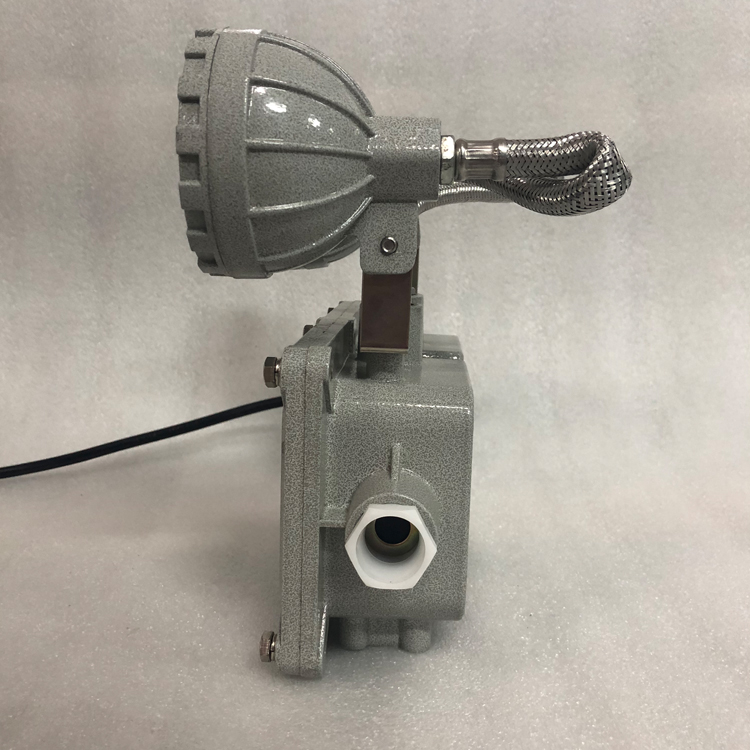

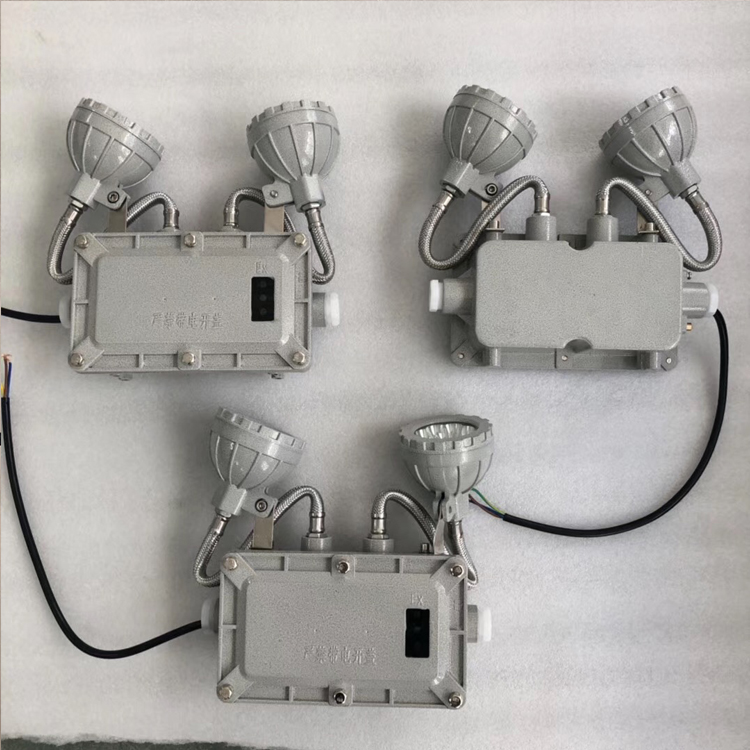

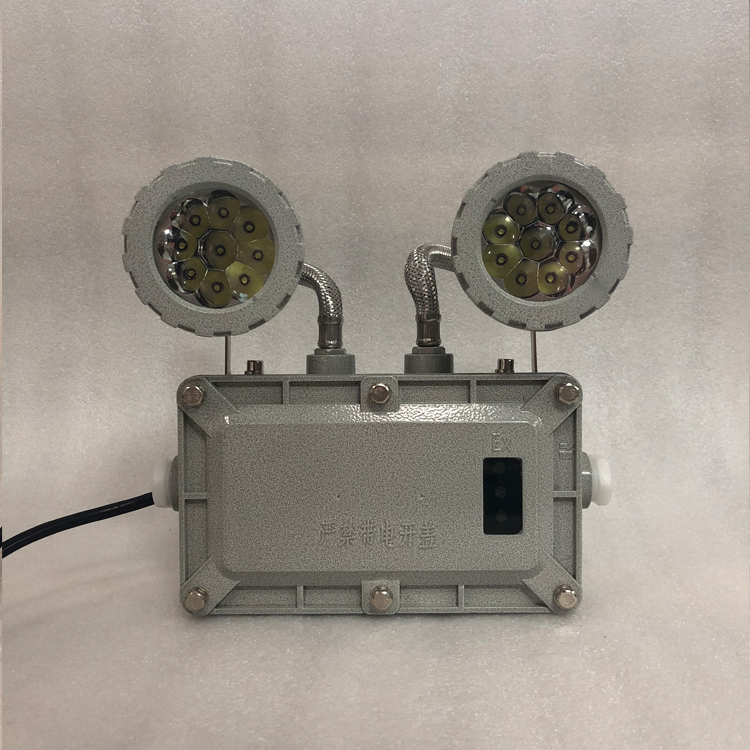

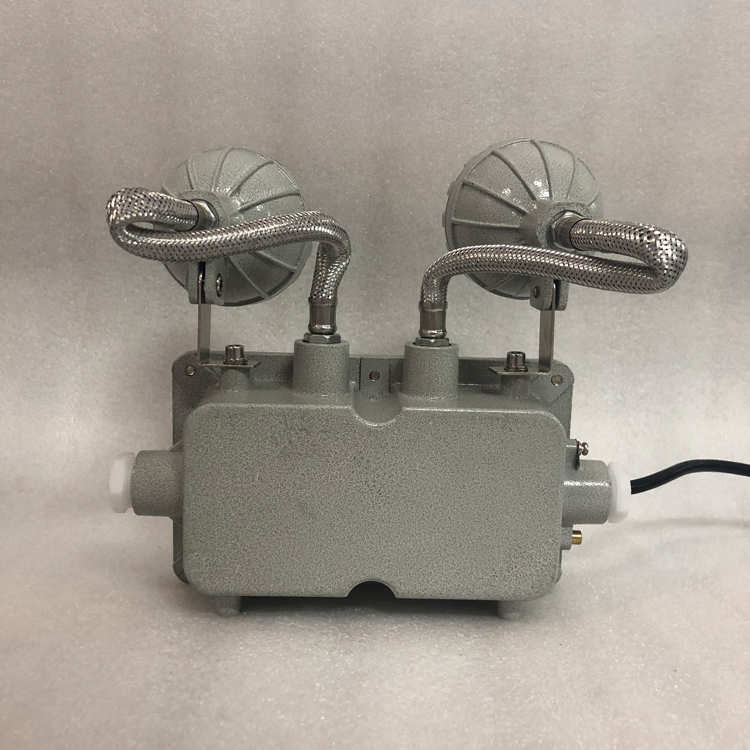

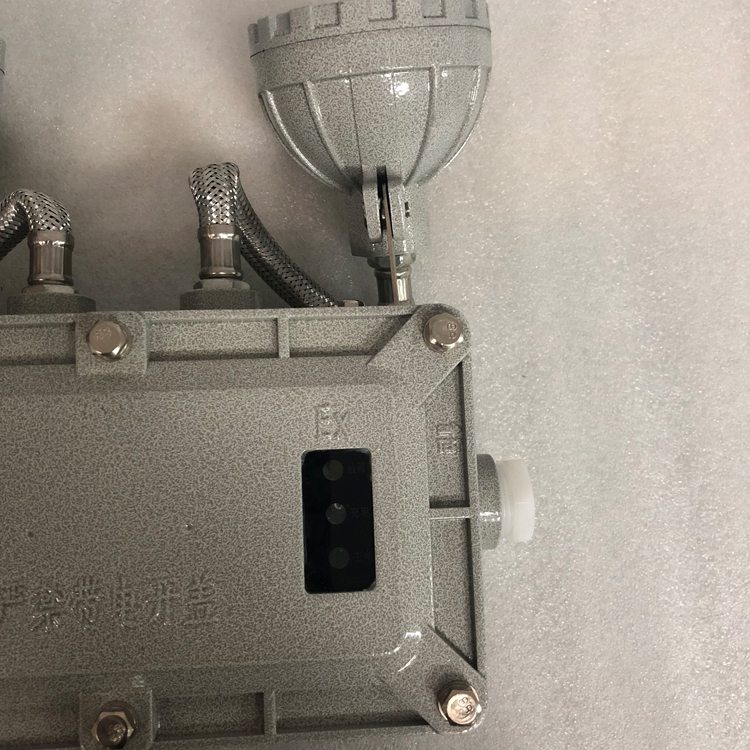

| 品牌 : | 新黎明科創 | 型號 : | 防爆消防應急燈 |
| 輸入電壓 : | 220 | 封裝工藝 : | 貼片式 |
| 色溫 : | 5000K(正白) | 功率因數 : | 0.9 |
| 防護等級 : | IP66 | 使用場合 : | 加油站，化工廠，工廠車間等地 |
| 尺寸 : | 按實際功率 | 壽命 : | 質保3年 |
| 外殼材質 : | 壓鑄鋁 | 重量 : | 按殼體大小 |
1、電池充電電路
外電源經Q2，Q6，R8，D10對電池進行恒流充電。當有外電源供電時，充電電流經R8，D10向電池充電，且使充電指示燈D12點亮。
2、燈控制電路
由Q3，仍、Q5、Q7和鍵K，G構成，在無市電時，按一下K（開）鍵，Q5飽和導通，Q5的集電極電流通過 使Q7維持導通；D11反向擊穿工作在穩壓狀態，Q5的集電極電壓給Q3，Q4提供偏置使其導通，點亮L1、L2。當按一下G（關）鍵時，Q7截止，撤除了Q5導通條件，燈關閉。
當有市電供電時，外電源經D9使D7反向截止，Q5無法導通，鍵K和G都不能控制燈Ll，L2的開和關。停電后二極管D7負極電位變?yōu)榱悖蛊渌查g正向?qū)ǎ琎5飽和導通，構成點燈電路條件，L1、L2點亮。來一電后D7負極電位變高又反向截止，Q5截止，燈滅（起到自動控制的作用）。點燈控制電路中D7、Q7通過R6工作在臨界狀態，開關鍵K，G只起到觸發作用。
3、試驗電路
當按住試驗按鍵S不放時，Ql截止，D7負極電位變低而正偏導通，使Q5導通滿足點燈條件，使L1、L2點亮。松開S鍵燈隨即熄滅。試驗電路的作用是測試點燈電路是否芷常。
4、電源電路
220V交流經變壓器變壓，整流濾波，由Ql集電極輸出4.6V的直流電壓。主要提供給充電電路給電池充電。并經R9使D14發光指示。
5.k障顯示電路由D13，Q8，R17和D11組成故障指示電路，如果外電源電壓過高使Q8導通，D13點亮壓故障。
防爆消防應急燈接線方式
接線方式
各應急燈具宜設置專用線路，中途不設置開關。二線制和三線制型應急燈具可統一在專用電源上。各專用電源的設置應和相應的防火規范結合。應急電源與燈具分開旋轉的，其電氣連接應采用耐高溫電線，以滿足防火要求。
二線制
該接法是專用應急燈具常用接法，適用在應急燈平時不作照明使用或24小時持續照明用（CED標志燈就屬于此種類），待斷電后，應急燈自動點亮。
三線制
連接法為應急燈常用的接法，可對應急燈具平時照明狀態的開或關進行控制，當電網斷電時不論開關處于何種狀態，應急燈立即點亮應急。K為平時照明開關。
防爆消防應急燈接線時應注意的問題
（一）應急燈常用的幾種接線方式
在日常監督檢查中發現，由于接線方式錯誤導致應急照明燈具不能正常使用的情況很普遍。常見的應急照明接線方式有六種：
（二）注意事項
1.對各種接線方式的特點要準確掌握，以免盲目接線，起不了應有作用；
2.應急照明如果做為平時照明的一部分，應采用三線式可控接法。
3.對于多層公共建筑，如果沒有設置消控中心，各個部位的應急照明燈具可以采用加就地開關控制(單燈單控或多燈控制)或配電箱內集中控制的三線式接法。
