| 品牌 : | BD | 型號 : | BD73-STX-1203 |
| 適用范圍 : | 詳情 | 功率 ： : | 250W |
| 切割線總長： : | ≤150m |

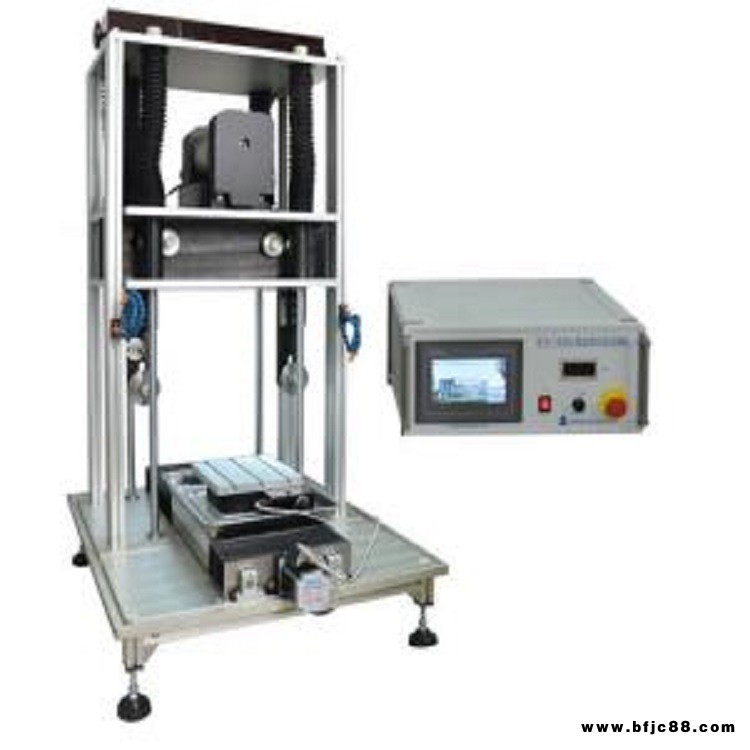

全自動金剛石線切割機 型號 BD73-STX-1203庫號 M234482
全自動金剛石線切割機適用于切割不同硬度的材料，如晶體、陶瓷、巖樣、耐火材料、、復
合材料等，主要用于加工較大尺寸的貴重材料，切割尺寸可達 12"。BD73-STX-1203 全自動金剛石線切割機切割
精度高，可以滿足 大多數材料的切割。
產品詳細介紹：
BD73-STX-1203 全自動金剛石線切割機適用于切割不同硬度的材料，如晶體、陶瓷（汽車尾氣處理載體，薄壁，
易碎）、玻璃、巖樣、玉石、PCB 板、隕石、海洋結核、耐火材料、建筑材料、高分子材料、復合材料等，
主要用于加工較大尺寸的貴重材料，切割尺寸可達 12"。BD73-STX-1203 全自動金剛石線切割機是連續切割型金
剛石線切割機，設置好切割程序后試樣連續進給，無需手動調節，切割后的樣品尺寸精度高，在±10μm 的范圍內。STX-1203 全自動金剛石線切割機的切割線采用單根線循環往復的運動模式，可使用的線的長度
長（≤150m），一次上線的使用壽命長，大大提高了切割效率。張緊輪采用氣動張緊的模式，氣壓的大小
可根據線徑的粗細進行調整，當線徑過細時可有效的保護切割線不會因張緊力過大而斷裂。當搭配搖擺機
構或旋轉搖擺機構時可以切割硬度較大的材料或對樣品表面要求較高的大的試樣。該機使用范圍廣，可以
切割較大的樣品也可以切割小樣品，設計精巧，很大程度上滿足了 大多數樣品的切割要求。
產品名稱 BD73-STX-1203 全自動金剛石線切割機
產品型號 BD73-STX-1203
主要特點 1、主電機帶動金剛石切割線向下做定速移動，材料固定在工作臺上不動，確保切割的穩定。
2、工作臺可手動或通過程控進行 360?旋轉調整。
3、采用氣動張緊系統，使用進口氣動元件，使張緊力更加穩定。
4、PLC 程序控制系統及大尺寸觸屏，使操作簡單快捷。
5、可根據您的需要設計各種配用工裝卡具。
技術參數 1、電源：220V 50Hz 2、功率：<475W（max）
3、主軸電機：交流變頻電機，功率 250W
4、Y、Z、R 軸電機：步進電機
5、切割線運絲速度：0-8m/s 可調，數顯
6、切割線總長：≤150m
7、切割線直徑：≤0.45mm
8、Y 軸行程：≤300mm，數顯
9、Z 軸行程：≤300mm，數顯
10、Y、Z 軸進給示值精度：0.01mm
11、工作臺轉角：0-360?，分辨率 0.01?，數顯
12、工作臺重復定位精度：<0.032? 13、切割樣件尺寸：?300mm×300mm（max）
14、張緊系統：氣動張緊，張緊氣壓調節范圍 0-1MPa 15、安 全控制裝置：斷線自停、急停開關
產品規格 機體尺寸：1075mm×892mm×1623mm；機體凈重：約 200kg
標準配件
1 張緊輪 2 個
2 導向輪 2 個
3 金剛石線 2 卷
4 水泵 1 個
5 樹脂陶瓷塊 2 塊
6 石蠟棒 4 根
可選配件 1、STX-1200-YB 線切割機搖擺機構（特別適合于高硬度材料，如寶石、玉石等，或低硬度
的石墨、KDP 等的切割使用。）
2、STX-1200-A 軸搖擺旋轉機構（特別適合于高硬度材料的切割使用，如玉石等。）
3、MTI 系列加熱平臺
4、靜音無油空氣壓縮機
5、DX-100 單晶定向儀
