| 品牌 : | HFD | 型號 : | DP206 |
| 適用范圍 : | -65℃以下 | 取樣氣體流量： : | 15~60l/h |
| 響應時間 : | 2.5℃/秒 大 | 產品名稱 : | 鏡面露點儀 |

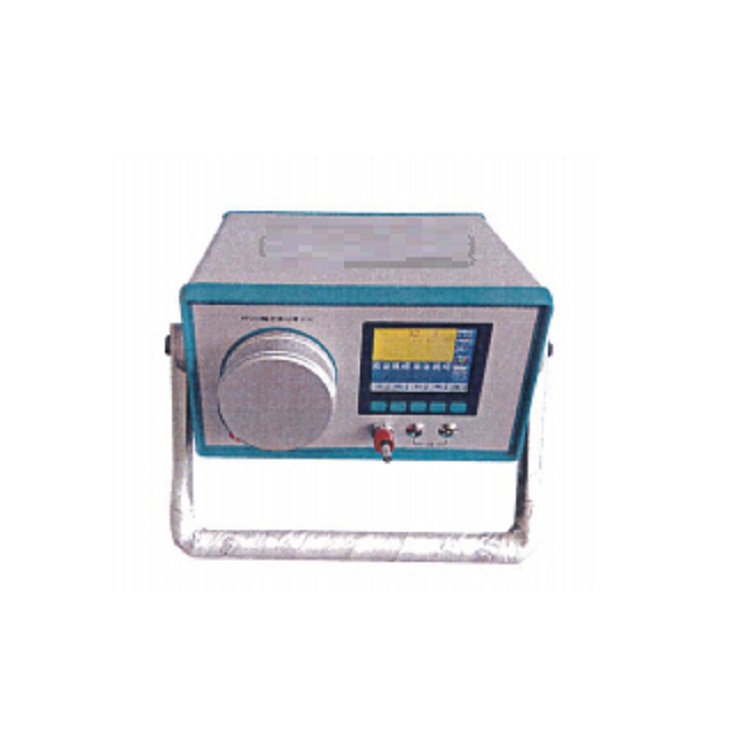

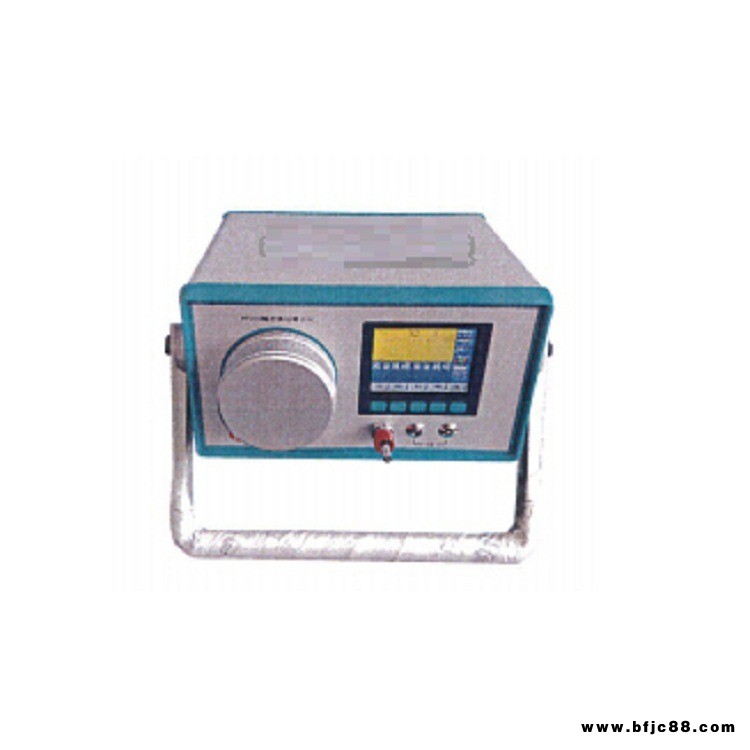

鏡面露點儀 型號:XT63/DP206
庫號：M329700
鏡面露點儀
型號XT63/ DP206
XT63/DP206型高精度鏡面露點儀具有度高、測量時間短、長期穩定性好、操作方便等特點，適合于N2、O2、SF6、H2、等各種工業氣體現場測量使用，可應用于科研計量、電力、氣體行業、石化、冶金、鋼鐵、航空等領域。
儀器主要由四部分組成：光路系統、制冷系統、氣路系統、電控系統。測量基于冷鏡原理、應用光電檢測技術，保證直接、地反映實際的濕度情況，無滯后現象。并且將目前混沌控制技術應用于露點儀露層平衡控制上，有效改善結露時間，提高測量效率。
XT63/DP206 是一款、高精度的露點測量儀，可作為所有濕度計量部門濕度傳遞的標準露點儀使用。
產品特點
- 混沌控制技術：
該技術能充分利用制冷量、并結合鏡面材料的物理特性，減少結露時間；該方法的
應用可以有效地緩解露點法測量低水分的缺陷，擴大測量量程。該方法的優點是系
統既能很快穩定，又能充分利用制冷量、擴大測量量程，所以該方法的應用可以有
效地緩解露點法測量低水分的缺陷。
- 制冷能力強：本儀器采用四級冷泵制冷，產生的熱量通過熱管和風扇散發掉。在
30℃以下的環境溫度條件下，短時間制冷能力可以達到-65℃以下。
- 測量時間短：該儀器采用數字混沌控制技術，不僅大大的縮短了測量時間，只需
要3---5分鐘；并且有效地解決了傳統露點儀測量低含水量困難的問題。
- 測量平衡指示：能夠對測量過程進行自我判斷，指示測量是否平衡。
- 鏡面狀態指示：能夠對鏡面進行檢測，指示鏡面狀態。
- 防過冷水技術：儀器采取防過冷水技術，有效地避免傳統露點儀測量-30℃---0℃露
點時可能會因存在過冷水現象而導致測量誤差較大的情況。
- 直讀微水含量PPMv值：操作者無需進行查表換算。
- 高智能化：該儀器能自動判斷溫度平衡；能對測量者的誤操作等進行提示或報警；
能存儲、查詢數據，并對數據進行具有上位機軟件管理。
- 人機界面友好：儀器采用真彩色液晶，能同時顯示露點溫度、PPMv值、平衡過程曲線、氣體流量、測量時間、氣體種類等參數，信息量大。
重量輕、體積小：儀器重量僅5Kg，體積小、精度高可作為濕度測量傳遞標準的便攜式露點儀。
測量原理
本儀器基于冷鏡式測量原理，測量露點較其它原理更直接、更準確，能避免由慣性和滯后所造成的誤差。系統穩定，長期使用無需重新校準。
探頭由冷泵和位于其冷面上的鏡面組成，PT100溫度傳感器嵌在鏡面里；四級冷泵產生的熱量通過熱管和風扇散發掉。
由發光管和接收管構成的光學系統檢測結露狀態，處理器CPU通過檢測光信號來控制制冷電流，從而控制鏡面上的結露狀態。PT100溫度傳感器測量的露點溫度通過CPU處理后進行顯示。
智能控制
控制平臺為32位單片機系統，采用混沌控制技術使本儀器比采用傳統的控
制方法更加快速穩定地測量露點。
儀器采用數字電路進行控制，并采用的測溫裝置，大限度排除電路本身的擾動帶來的測量誤差，保證儀器的穩定性和準確性。
防過冷水技術
通過智能判斷，確保冷鏡面上形成霜層，避免過冷水現象造成的測量誤差。
智能報警
儀器對異常情況可進行文字信息提示及聲音報警：
①氣體流量過小； ②氣體流量過大；③光能量偏低； ④測量結果未到達平衡報警。
顯示、打印
采用彩色液晶觸摸屏，實時顯示數據和跟蹤溫度曲線，并可提供友好的人機對話界面。可選微型打印機打印測量數據，輸出測試報告。
上位機軟件
儀器另配有的上位機軟件，可供用戶對儀器升級。
壓力管路
YDP206露點儀的壓力密封探頭安裝在前面板上，使用帕爾帖冷泵制冷；整個測量氣路都是由PTFE（聚四氟乙烯）和不銹鋼組成。內置流量傳感器可準確檢測氣體流量。
儀器一般測量壓力在10mbar~10bar（1kPa~1MPa），氣體取樣由入口和出口間的壓力差形成，
小壓差需要10mbar（1kPa）。
技術規范
測量范圍： -70℃ 10℃環境溫度
-65℃ 20℃環境溫度
-60℃ 30℃環境溫度
-55℃ 40℃環境溫度
（以上為在大氣壓下的測量值，若大于大氣壓，露點溫度可能稍高一些。）
測量參數： 露點溫度，uL/L值，平衡過程曲線，氣體流量，測量時間、氣體種類
精度 ： ≤±0.1℃
重現率 ： ≤±0.1℃
平衡時間： 2—3分鐘 （氣路干燥后）冷卻： 四級帕爾帖冷泵
取樣氣體流量： 15~60l/h，一般40l/h
取樣氣體壓力： 小10mbar，大10bar （1kPa~1MPa）
顯示： TFT 4.3′彩色液晶觸摸屏
報警： 氣體流量異常報警、鏡面檢查報警
響應時間： 2.5℃/秒 大
測量結果： 露點溫度、微水含量（uL/L）
儀器檢查： 自動露鏡檢測、冷卻和精度檢查
電壓/功率：內置鋰電池，充滿后連續工作時間＞6小時
環境溫度： -10℃~+50℃（存放、使用）
環境濕度： 大90%相對濕度，無凝結
尺寸、重量： 260mm×140mm×240 mm，約6kg
