加工定制 : | 是 | 品牌 : | GH/工恒 |
型號 : | 蝸輪式蝶閥 | 材質 : | 塑料 |
連接形式 : | 對夾 | 結構形式 : | 垂直板式 |
適用介質 : | 水 | 壓力環境 : | 常壓 |
工作溫度 : | 高溫 | 標準 : | 國標 |
流動方向 : | 單向 | 驅動方式 : | 手動 |
零部件及配件 : | 閥體 | 用途 : | 截止 |
類型(通道位置) : | 直通式 | 口徑 : | 50-100 |

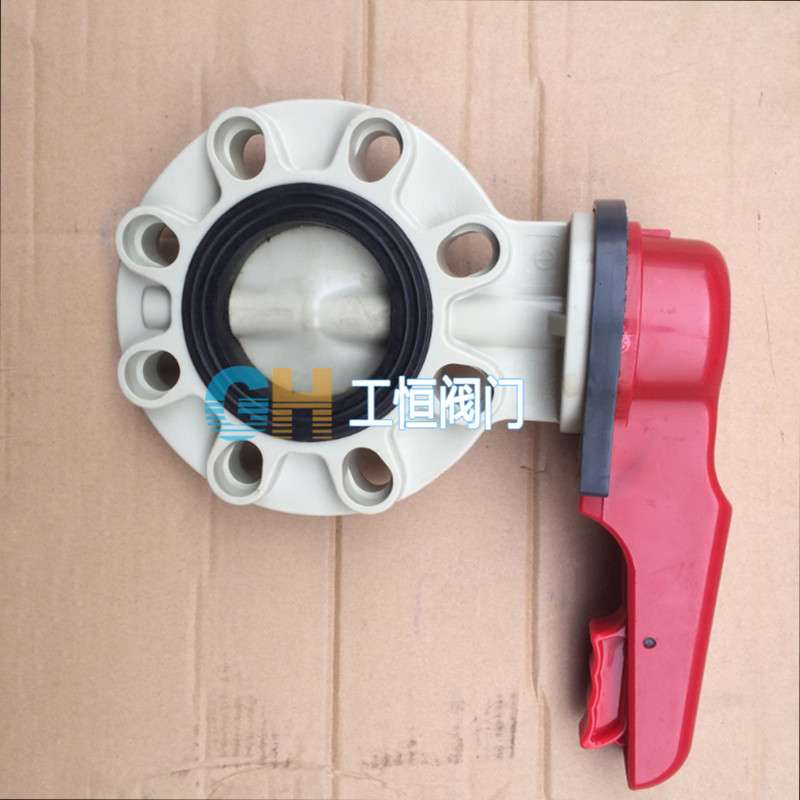

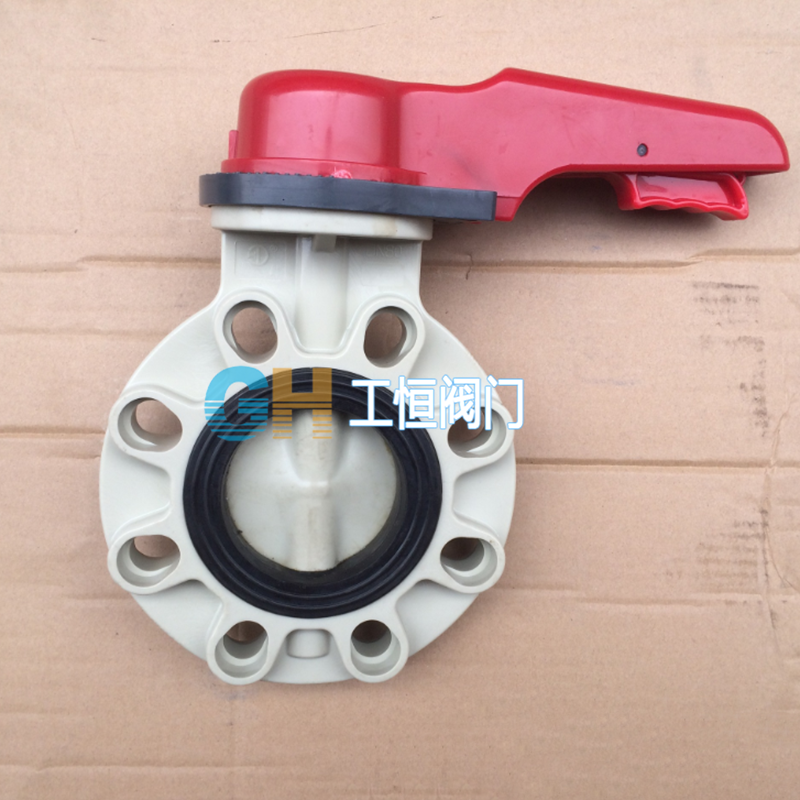

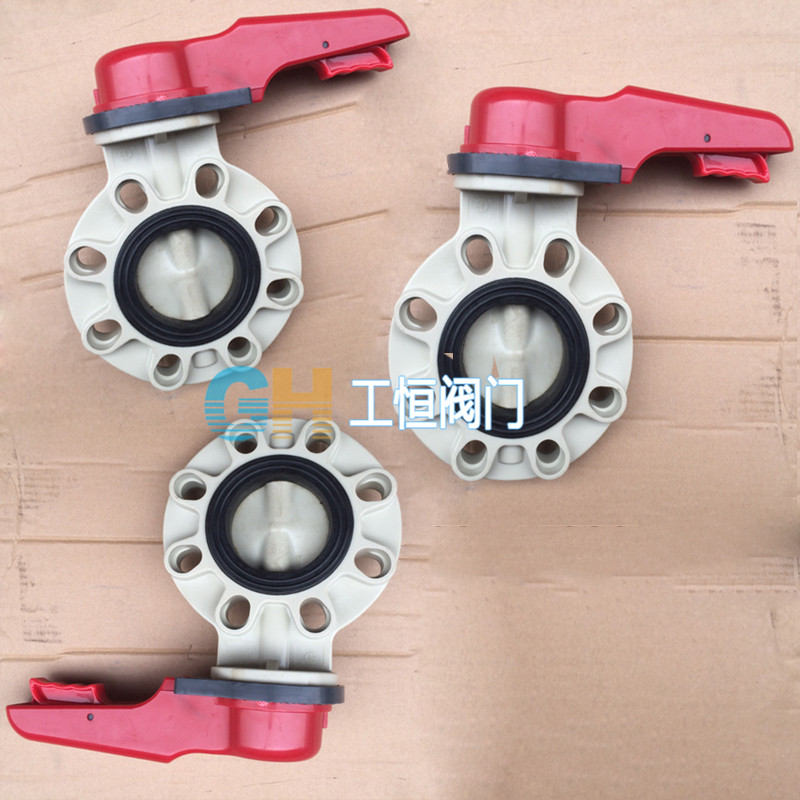

PPH蝶閥 把手式蝶閥性能特點
1.工作壓力:150PSI
2. 上方平臺設計可加裝氣動或電動驅動器
3.蝶片開啟角度可由刻度清楚顯示,并可由齒輪片固定
4.膜片(閥瓣)與橡膠墊座配合方式為“插入式”并且 有 兩條
橡膠O環雙重密封
5. 密封性能有效可靠且使用壽命長
PPH蝶閥 把手式蝶閥技術參數
公稱通徑
| DN50-200
|
連接方式
| 法 蘭
|
規格
| ANSI/JIS/DIN
|
閥體材質Body
| UPVC/CPVC/PVDF/PPH
|
蝶片材質Disc
| UPVC/CPVC/PVDF/PPH
|
密封材質
| EPDM/FPM
|
PPH蝶閥 把手式蝶閥使用說明
蝶板的旋轉角度在0-90°之間,當蝶板處在0°角時,閥門是處于關閉狀態的,管道內的介質流通被截斷。當蝶板處于90°角時,閥門處于開啟狀態,此時管道內介質流動被連通,此時閥門通道內的過流面積達到,只有蝶板的厚度是介質流通的阻力,流阻系數相對小。當蝶板位于0-90°(不包含0和90)時,閥門是處于半開或半關狀態,這時的閥門可以對管道內介質流量進行調節
