| 品牌 : | GH/工恒 | 型號 : | D71X-10/16 |
| 結構形式 : | 垂直板式 | 加工定制 : | 是 |
| 連接形式 : | 對夾 | 適用介質 : | 水 |
| 壓力環境 : | 高壓 | 工作溫度 : | 高溫 |
| 標準 : | 國標 | 流動方向 : | 換向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 用途 : | 截止 | 類型(通道位置) : | 二通式 |
| 口徑 : | 40-300 | 公稱通徑 : | 40-300 |

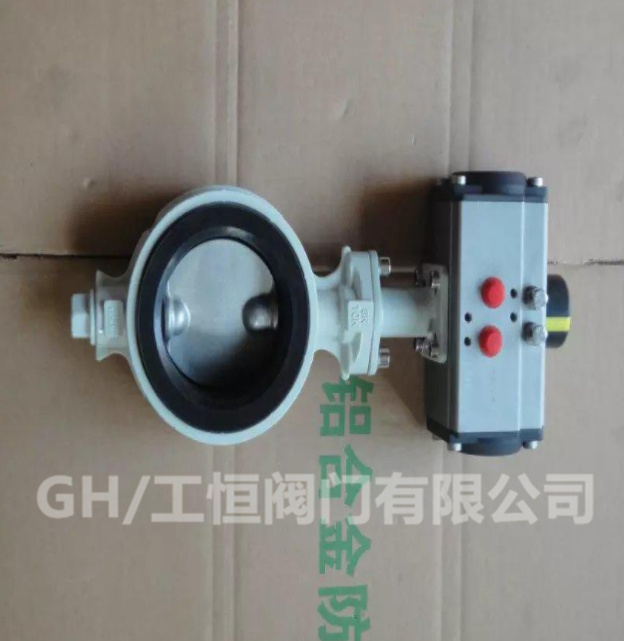

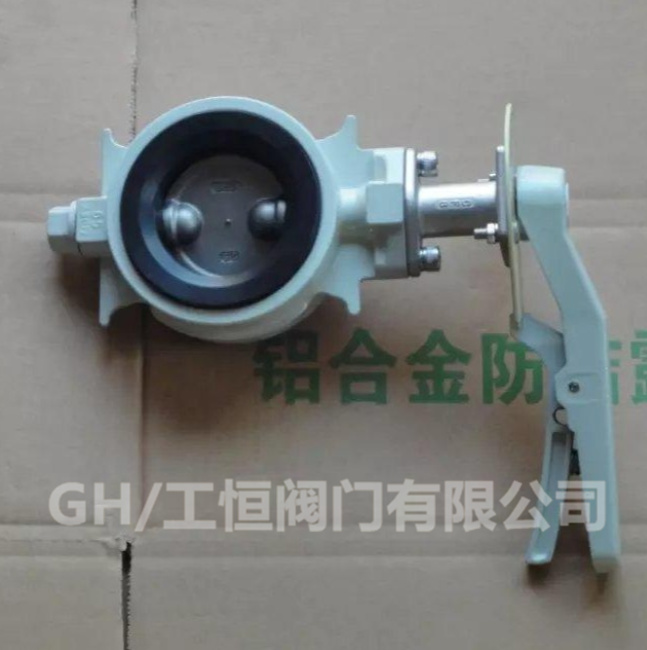

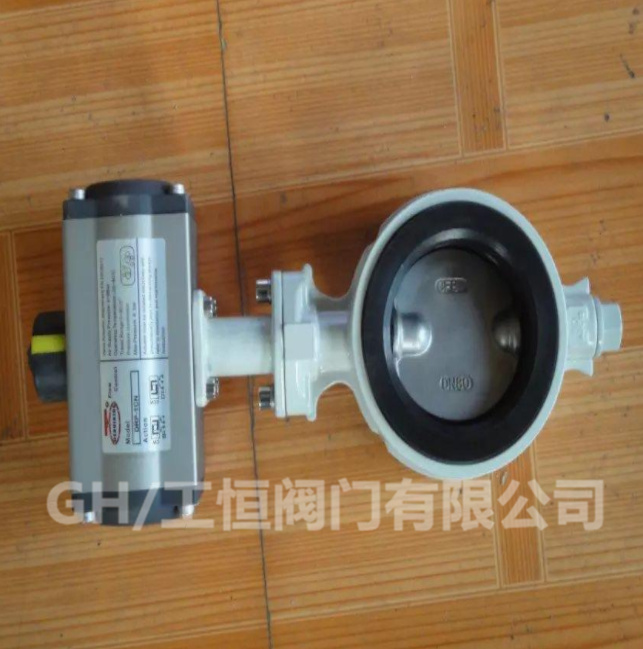

D71X-16L鋁合金蝶閥閥體采用鋁合金壓鑄、扭矩小、杜 銹蝕、有很強的防結露功能、蝶板為304無銷蝶板、不但具有優異的防腐、耐磨、減磨性能，而且具有、防霉等特點。適用于暖通、 空調上下水成套設備、工業水處理設備，有很強的防結露功能。廣泛應用于水、氣、油、化工、冶煉、能源、造船、電力、石油、水處理、建筑等各行業。
D71X-16L鋁合金蝶閥主要特點：
1.采用的無銷連接技術，結構堅固緊湊，蝶板具有(上下、左右)自動對中的功能，扭矩的減小實現了驅動裝置的輕量化和小型化。
2.閥體與閥頸鋁合金具有的防止結露作用。重量超輕,特殊材料與壓鑄工藝制成的鋁壓鑄蝶閥,有效地防止結露、結灰、電腐蝕。
3.閥座法蘭密封面采用大寬邊:、大圓孤的密封，使閥門適應套合式和焊接式法蘭連接要求,適用任何標準法蘭連接要求，使安裝密封更簡單易行。
D71X-16L鋁合金蝶閥防結露原理：
由于采用了高性能頂盤材料,能有效地防止閥體部分的溫差，隔離了管道內介質的傳遞,達到了執行器和連接法蘭表面無結露。高性能的材料有很多出色的優點：如低吸水性、抗腐蝕性、絕熱隔冷性能等，是普通材質蝶閥的4倍。

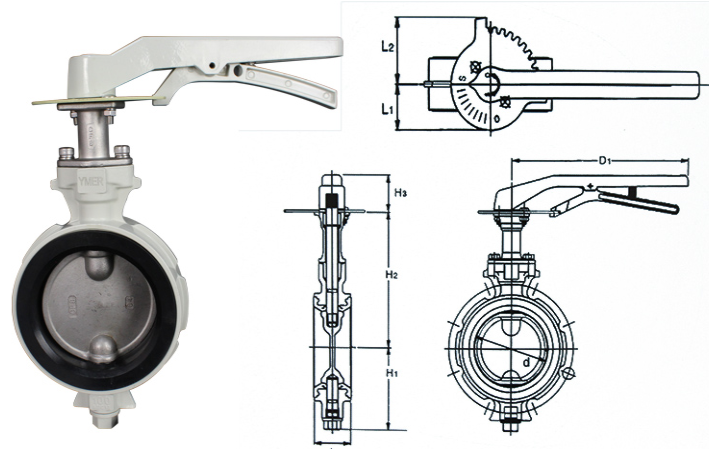

D71X-16L鋁合金對夾蝶閥外形連接尺寸 | |||||||||
規格 | 尺寸?(mm) | ||||||||
mm | inch | d | L | H1 | H2 | H3 | L1 | L2 | D1 |
40 | 11/2" | 42 | 33 | 70 | 145 | 51 | 47 | 68 | 250 |
50 | 2" | 52 | 43 | 82 | 145 | 51 | 47 | 68 | 250 |
65 | 21/2" | 67 | 46 | 90 | 157 | 51 | 47 | 68 | 250 |
80 | 3" | 80 | 46 | 99 | 165 | 51 | 47 | 68 | 250 |
100 | 4" | 102 | 52 | 112 | 183 | 51 | 47 | 68 | 250 |
125 | 5" | 126 | 56 | 132 | 196 | 60 | 63 | 86 | 330 |
150 | 6" | 150 | 56 | 146 | 214 | 60 | 63 | 86 | 330 |

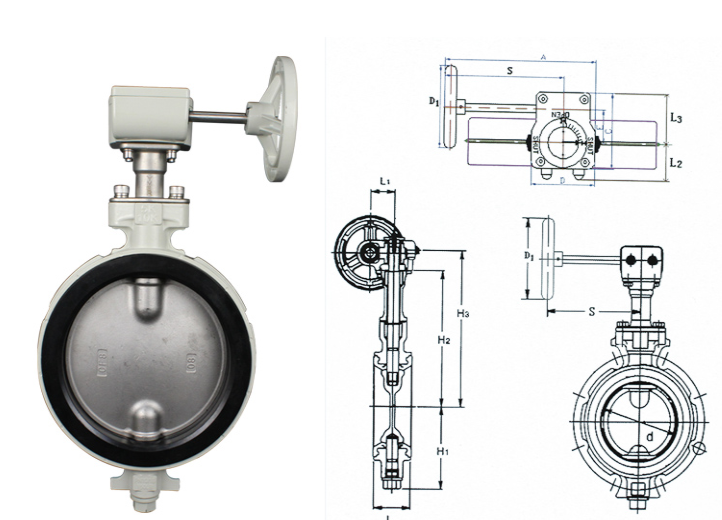

D371X-16L鋁合金渦輪對夾蝶閥外形連接尺寸 | |||||||||||
規格 | 尺寸?(mm) | ||||||||||
mm | d | L | H1 | H2 | H3 | L1 | L2 | L3 | S | D1 | |
40 | 11/2" | 42 | 33 | 70 | 145 | 168 | 35 | 35 | 56 | 132 | 100 |
50 | 2" | 52 | 43 | 82 | 145 | 168 | 35 | 35 | 56 | 132 | 100 |
65 | 21/2" | 67 | 46 | 90 | 157 | 180 | 35 | 35 | 56 | 132 | 100 |
80 | 3" | 80 | 46 | 99 | 165 | 188 | 35 | 35 | 56 | 132 | 100 |
100 | 4" | 102 | 52 | 112 | 183 | 206 | 41 | 39 | 68 | 132 | 100 |
125 | 5" | 126 | 56 | 132 | 196 | 220 | 58 | 48 | 89 | 149 | 140 |
150 | 6" | 150 | 56 | 146 | 214 | 238 | 58 | 48 | 89 | 149 | 140 |
200 | 8" | 199 | 60 | 188 | 241 | 272 | 58 | 48 | 89 | 149 | 140 |
250 | 10" | 248 | 68 | 220 | 320 | 367 | 67 | 61 | 97 | 200 | 200 |
300 | 12" | 297 | 78 | 255 | 355 | 402 | 67 | 63 | 97 | 200 | 20 |
