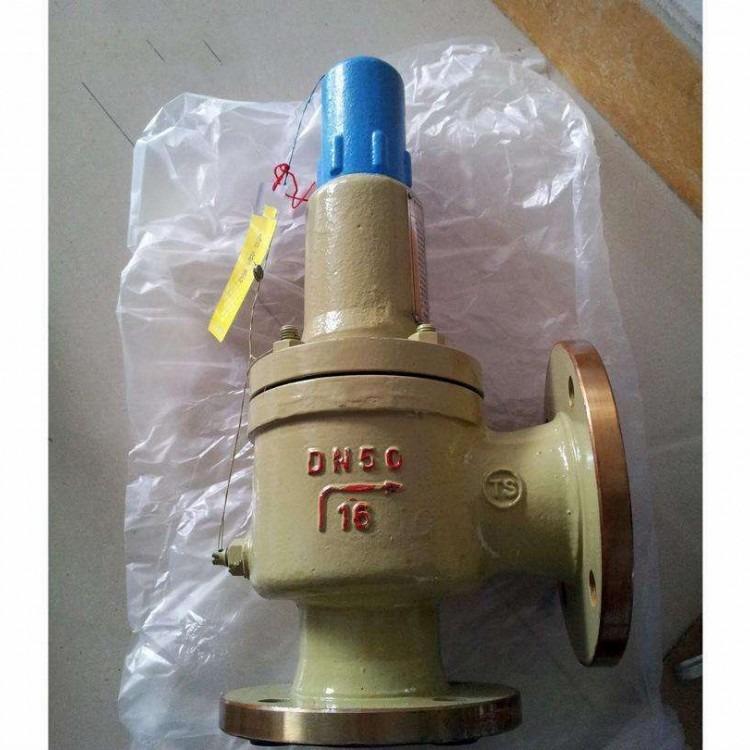

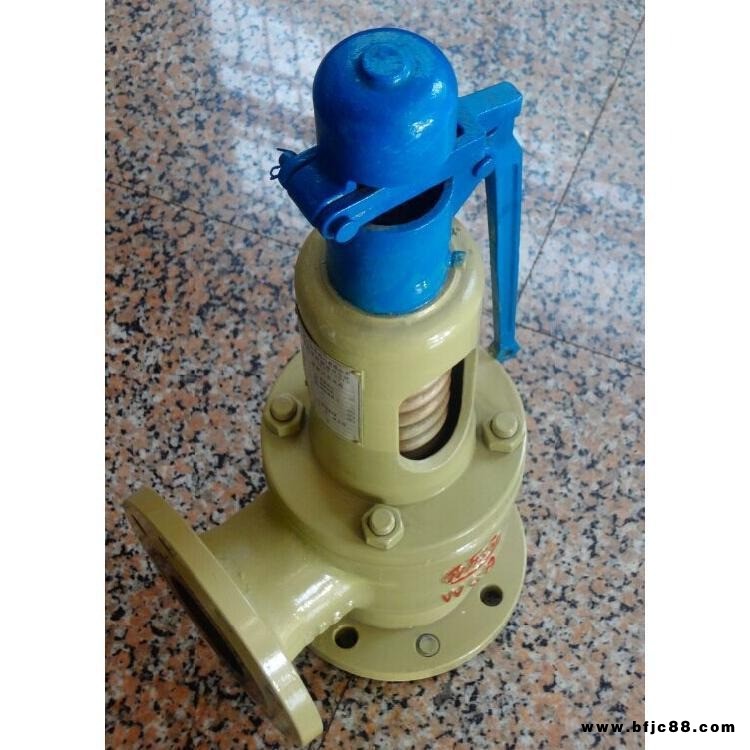

一、帶扳手彈簧全啟式安全閥A48Y產品概述

A48Y型帶扳手彈簧全啟式安全閥適用于工作溫度≤350℃的蒸汽、空氣等介質的設備和管路上。A44Y適用于工作溫度≤300℃的空氣、石油等介質的設備或管路上，作為超壓保護裝置。連接法蘭標準PN＜6.4MPa按JB/T-94系列1。PN≥6.4MPa按JB/T-94系列2標準

適用于高溫蒸汽、空氣等氣體介質的設備和管路上，作超壓保護裝置。當設務和管路上，作超壓保護裝置。當設備和管路內壓力超過允許值時，閥門自動開啟，繼而全量排放；當壓力降低到規定值時，閥門自動關閉，保證設備和管路的正常運行。A48SB高溫散熱安全閥,蒸汽安全閥,高溫彈簧安全閥-高溫蒸汽安全閥,A48SB高溫散熱安全閥在A48安全閥的基礎上增加了散熱器，使彈簧更加容易散熱，提高了閥門的使用溫度，A48SB高溫散熱安全閥可用于300℃以上溫度的蒸汽介質。

浙江上歐閥門主營閥門有：減壓閥(氣體減壓閥,可調式減壓閥,水減壓閥,蒸汽減壓閥蒸汽用安全閥必須帶有扳手，當介質壓力達到整定壓力75%以上時，能利用扳手將閥瓣提升，該扳手對安全閥的動作不應造成阻礙。A48Y型適用于工作溫度≤350℃的蒸汽、空氣等介質的設備和管路上。A44Y適用于工作溫度≤300℃的空氣、石油等介質的設備或管路上，作為超壓保護裝置。連接法蘭標準PN＜6.4MPa按JB/T-94系列1。PN≥6.4MPa按JB/T-94系列2標準。

二、A48Y 結構簡述

1、具有結構簡單、密封性能好、開啟壓力準確、排放能力大、回座壓差小、調整方便等特點。
2、噴嘴型閥座：閥座為位伐爾噴嘴型閥座，蒸汽流經閥座出口處時達到音速，排放系數大，閥座密封面堆焊鈷鉻鎢硬質合金，耐磨抗沖蝕，壽命長。
3、熱彈性閥瓣：閥瓣設計為熱彈性結構，利用其在介質壓力下微小的變形，提高密封能力，克服安全閥在介質壓力下臨近整定壓力時的前泄現象。閥瓣密封面采用先進的激光淬火技術，提高了硬度、耐磨性、抗沖抗性。
4、調節螺母：通過調整調節螺母，調整彈簧壓縮量，使閥門能夠很方便、很迅速地獲得準確的整定壓力。
5、背壓調整套：調整閥瓣背壓的輔助機構，通過背壓調整套調整，可獲得合適的回座壓差。上調時，使閥門背壓降低。下調時，使閥門背壓提高。

三、 安裝說明

1、安全閥必須垂直安裝，并zui好直接安裝在容器或管道的接頭上。接頭內徑應不小于安全閥的進口通徑。
2、安全閥的出口必須裝設適當?shù)呐蛎浌?jié)，以防止排放管的熱膨脹給安全閥帶來不應有的熱應力。排放管內徑應比閥門出口直徑大，長度盡可能短，避免拐彎。排放管及膨脹節重量不應作用在安全閥上，應固定在建筑上。排放管的中心線與閥體的中心線間距離盡可能的短。對每臺安全閥都應單獨裝設排放管。
3、消聲器的出口處要有足夠的面積，防止產生背壓影響閥門的排放能力。

1、手動開啟，便于平時檢查其密封性。
2、緊急故障情況下，手動開啟。
蒸汽系統等無害、廉價介質的安全閥比較常用，多一道保險兒。

-產品特點
1、全啟式結構，排量大
2、閥瓣處設有反沖盤部件
3、帶提升扳手可定期檢驗閥門開啟的靈活性
4、整定壓力偏差小，可達±3%
5、啟閉壓差≤15%
6、選用優質的彈簧鋼，保證彈簧的壽命和穩定性
7、平面結構的閥瓣和閥座易于維修和重新加工
8、閥蓋敞開式設計可用于溫度較高的介質

執行標準
設計規范：GB/T 12243
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12242
產品標識：GB/T 12220
供貨規范：JB/T 7928

NO.

零件名稱

A48Y-C 材料

A48Y-P材料

A48Y-R材料
