| 品牌 : | GH/工恒 | 型號 : | NKZ941H-16C |
| 連接形式 : | 法蘭 | 主體材料 : | 鑄鋼 |
| 公稱通徑 : | DN15-350 | 適用介質 : | 水、蒸汽、空氣 |
| 密封形式 : | 硬密封型 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 電動 | 零部件及配件 : | 執行器 |
| 用途 : | 截止 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |

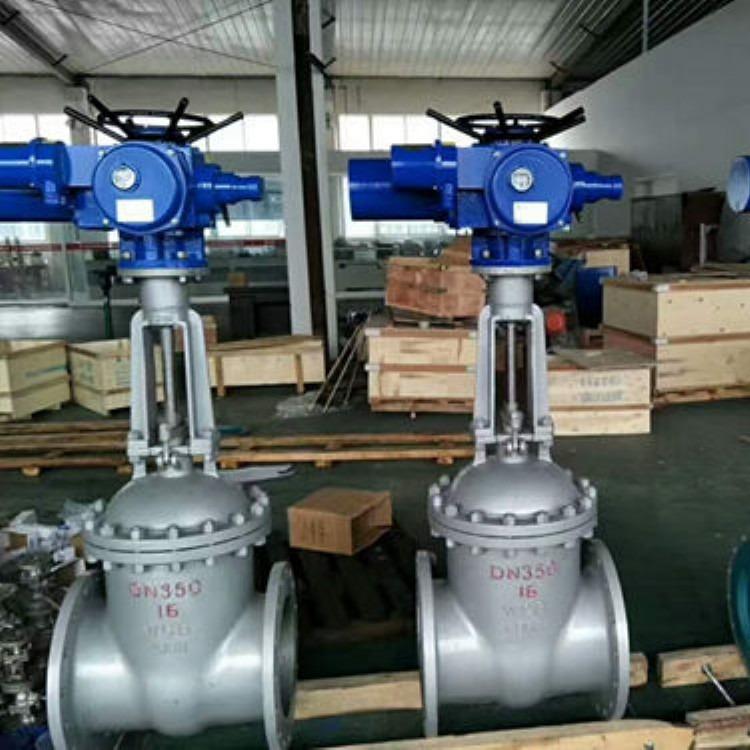

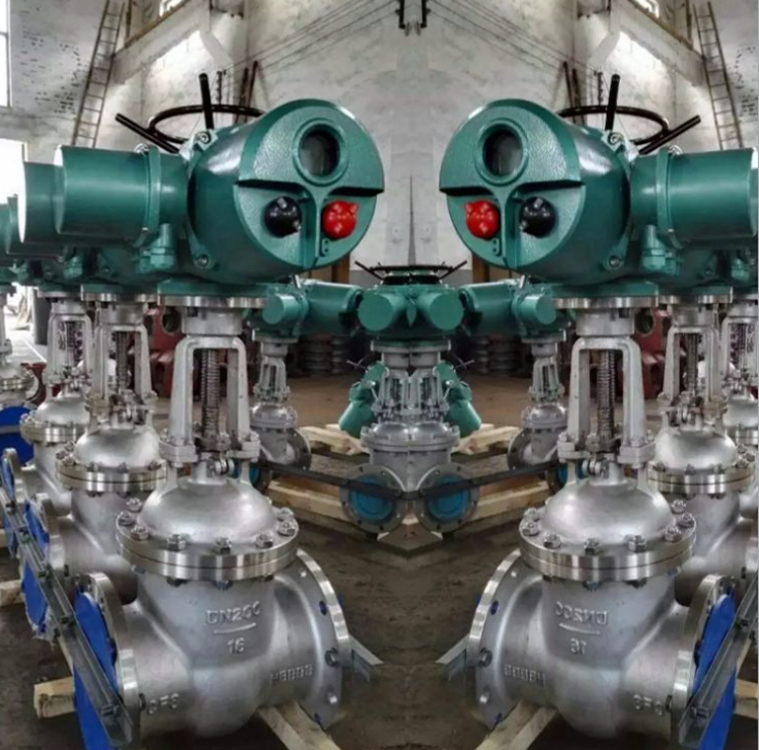

NKZ941H/NKZ961H真空閘閥連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。真空閘閥由普通手動閘閥改進而來，區別在于真空閘閥的填料密封處多加裝一個真空密封環，具有自脹壓緊作用。比普通閘閥的氣密封性能更好。 真空閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座， 以保證密封面的密封性。
結構特點
1、設計了真空密封結構填料室，使系統與大氣隔離，具有良好的環保性能。
2、選材考究，符國內外相關標準，材料的全面質量高。
3、密封副配對合理，提高了密封性能，使用壽命長。
4、啟閉件采用平行閘板雙向彈性密封，摩擦力小，啟閉輕松，維修方便，密封可靠，性能優良。
5、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
6、法蘭墊片采用復合材料，膨脹系數大、氣密性能好、保證系統與大氣隔離可靠。
主要性能規范試驗壓力
公稱壓力 | 試驗壓力/MPa Seal test | ||
| 殼體強度試驗 Shell strength | 上密封試驗 Back seal test | 密封試驗 Seat test | |
| 1.0 | 1.5 | 1.1 | 1.1 |
| 1.6 | 2.4 | 1.8 | 1.8 |
| 2.5 | 3.8 | 2.8 | 2.8 |
| 4.0 | 6.O | 4.4 | 4.4 |
| 6.4 | 8.6 | 7.O | 7.0 |
| 1O.O | 15.O | 11.O | 11.O |
使用范圍
產品類型 | 適用介質 | 適用溫度/℃ |
NKZ41H | 水、蒸汽、空氣 | ≤425 |
NKZ41H(Y) | 水、蒸汽、空氣 | ≤550 |
主要零件材料
零件名稱 | 閥體、閥蓋 | 閥桿 | 閘板 | 密封面 | 閥桿螺母 | 填料 | 緊固件 |
NKZ44H | WCB | 2Crl3 | 25 | H：合金鋼 | 鋁青銅 | 膨脹復合石墨 | 優質碳鋼 |
NKZ44 | 鉻鉬鋼 Cr.Mo steel | 20CrlMo1VA 38CrMoAlA | 鉻鉬鋼 Cr.Mo steel | Y：硬質合金 Y：carbide alloy | 鉻鉬鋼 Cr.Mo steel |
