| 品牌 : | GH/工恒 | 型號 : | H77X-16 |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 種類 : | DDCV雙瓣式 |
| 結構形式 : | 旋啟式 | 公稱通徑 : | DN40—DN600（mm） |
| 適用介質 : | 水 | 形態 : | 旋轉式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 水力控制 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |

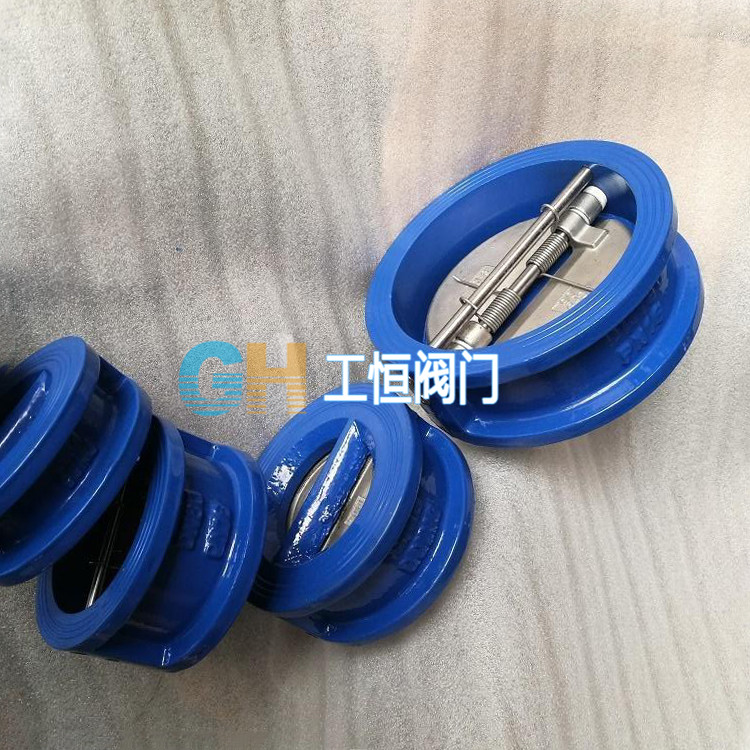

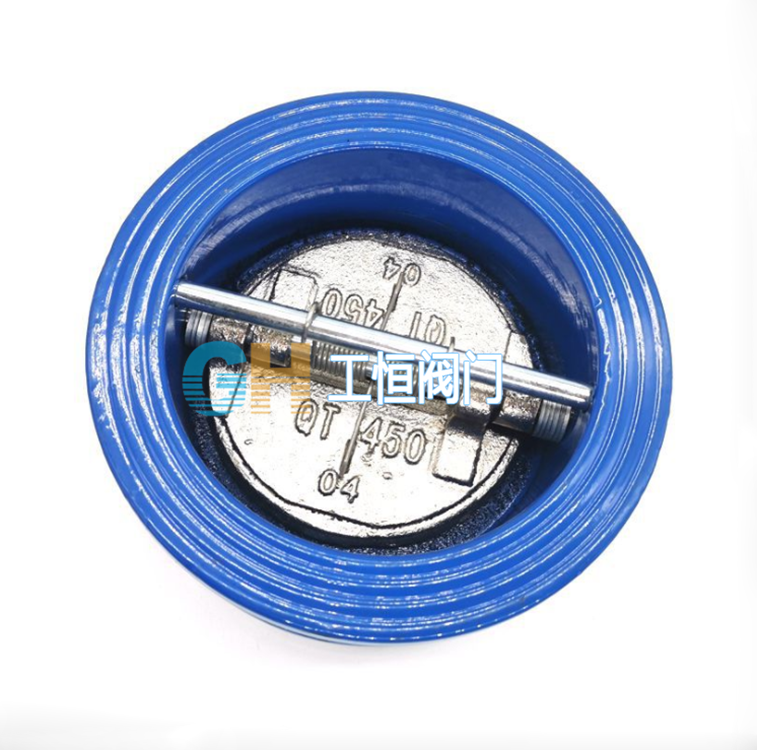

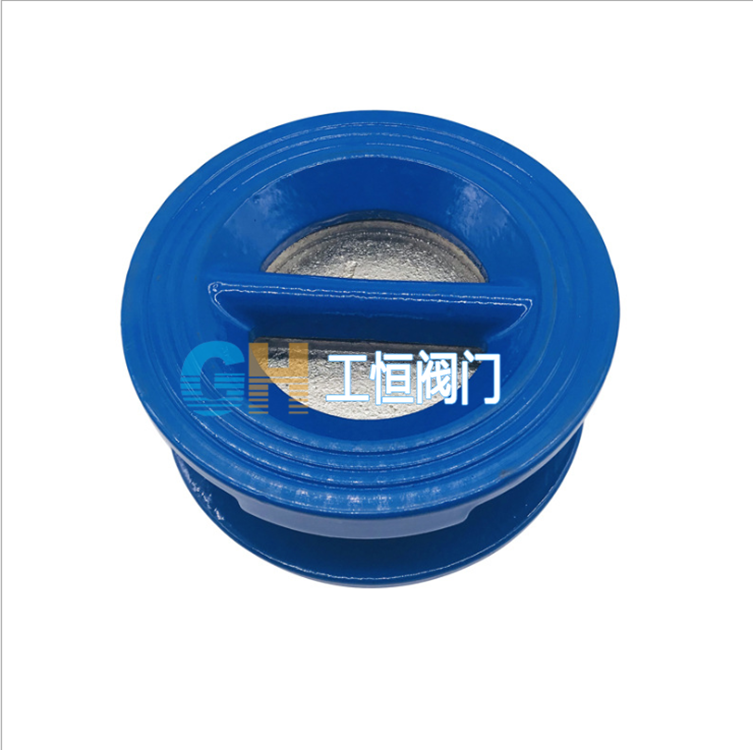

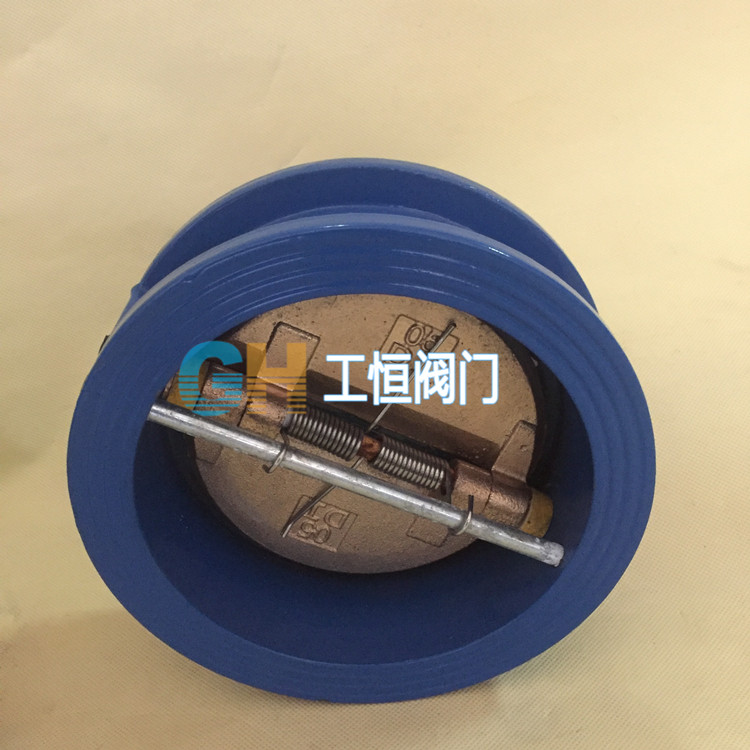

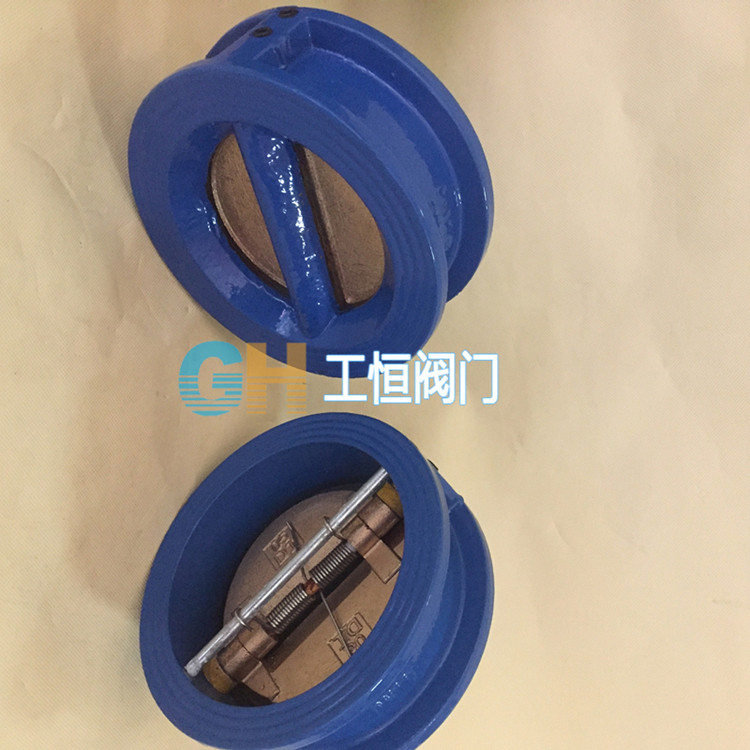

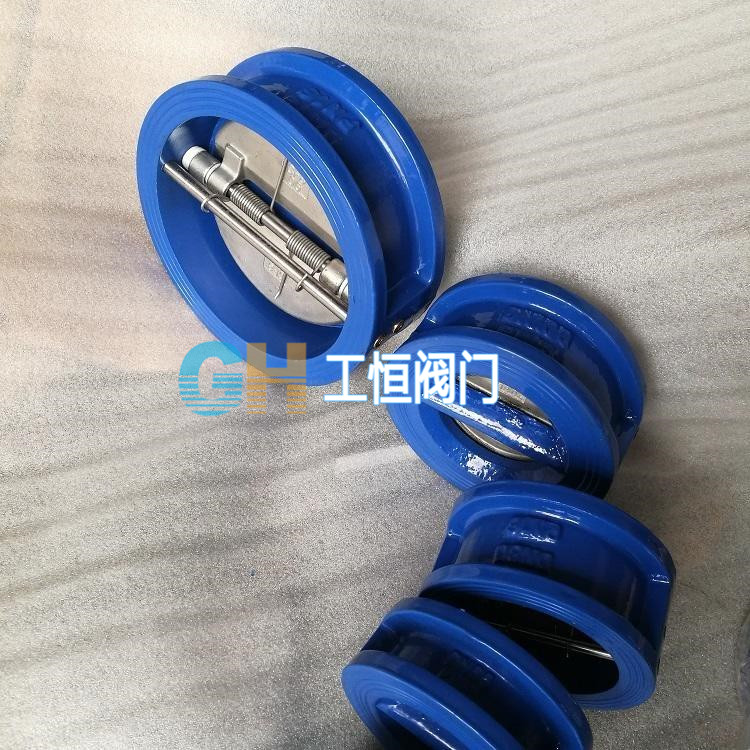

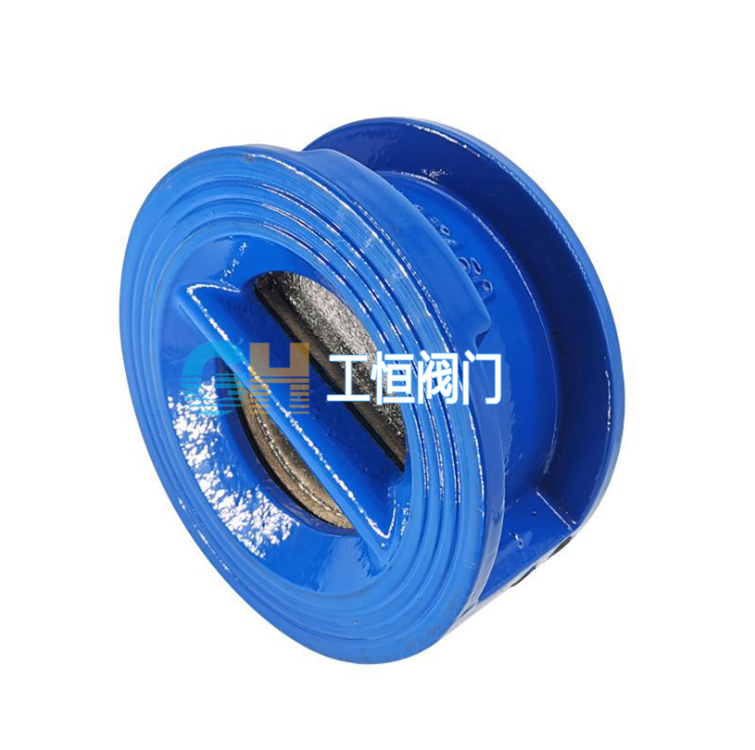

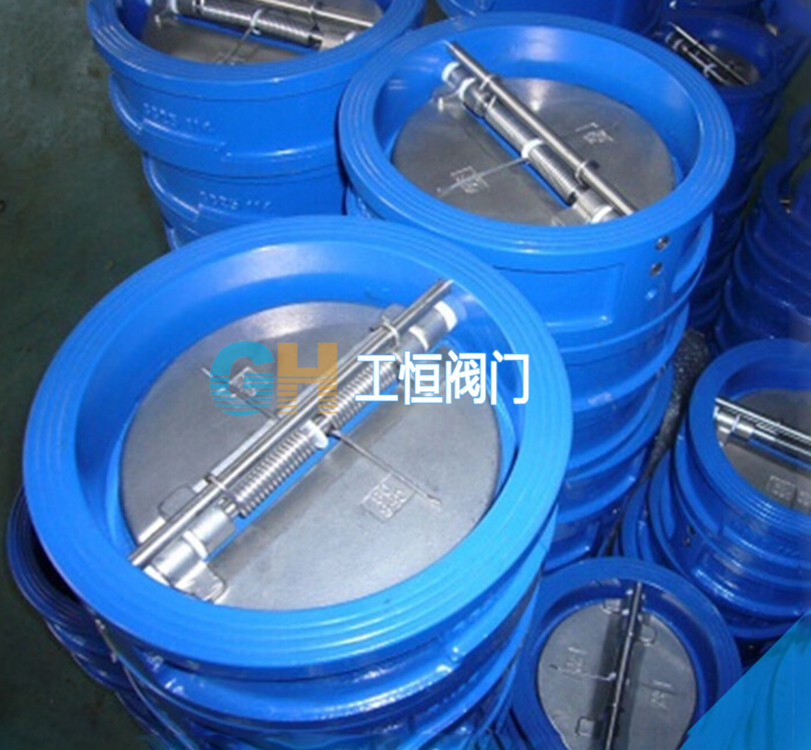

HH77X-10/16Q蝶型止回閥特點:
1、密封閥座采用多條窄帶設計，閥座直接硫化到閥體上，使密封可靠性大大提高，達到完全密封，實現零泄漏。
2、結構性能安全可靠，抗干擾性強，關閉速度快，水頭損失小。
3、結構長度短，剛性好，安裝方便。
4、主要零部件材質可選范圍寬，使用介質范圍廣。
HH77X-10/16Q蝶型止回閥主要零件材料：
型號 | 閥體 | 閥瓣 | 閥桿 | 彈簧 | 閥座 |
HH77X-10 | QT450 | QT450 304鋁青銅 | 2CrB | 50Cr | 橡膠（BUNA-N）Rubber（BUNA-N） |
HH77X-16 |
HH77X-10/16Q蝶型止回閥主要技術參數：
型號 | 公稱壓力PN(MPa) | 殼體試驗壓力（MPa） | 密封試驗壓力（MPa） | 高工作壓力 |
HH77X-10 | 1.0 | 1.5 | 1.1 | 1.0 |
HH77X-16 | 1.6 | 2.4 | 1.76 | 1.6 |
HH77X-10/16Q蝶型止回閥主要外形尺寸：
公稱通徑 | L | D2 | D3 | |
H77X | H77H、H77Y、H77W | |||
50 | 43 | 100 | 43 | 46 |
80 | 64 | 105 | 7l | 80 |
100 | 64 | 155 | 91 | 94 |
125 | 70 | 185 | 115 | 118 |
150 | 76 | 210 | 14l | 145 |
200 | 89 | 265 | 191 | 200 |
250 | 114 | 320 | 230 | 250 |
300 | 114 | 375 | 290 | 300 |
350 | 127 | 435 | 340 | 340 |
400 | 140 | 485 | 376 | 390 |
450 | 152 | 545 | 427 | 427 |
500 | 152 | 608 | 479 | 490 |
600 | 178 | 718 | 579 | 588 |
700 | 229 | 800 | 675 | 686 |
800 | 241 | 905 | 774 | 784 |
900 | 241 | 1005 | 875 | - |
1000 | 300 | 1115 | 974 | - |
1200 | 360 | 1325 | 1165 | - |
