品牌 : | GH/工恒 | 型號 : | ZCG-50 |
材質 : | 鑄鋼 | 類型(通道位置) : | 二通式 |
連接形式 : | 法蘭 | 適用介質 : | 水 蒸汽 油品 |
流動方向 : | 單向 | 用途 : | 調節 |
公稱通徑 : | DN15-DN500 | 工作溫度 : | 高溫 |
位置數 : | 二位 | 使用壓力 : | 常壓 |
動作方式 : | 電磁 |

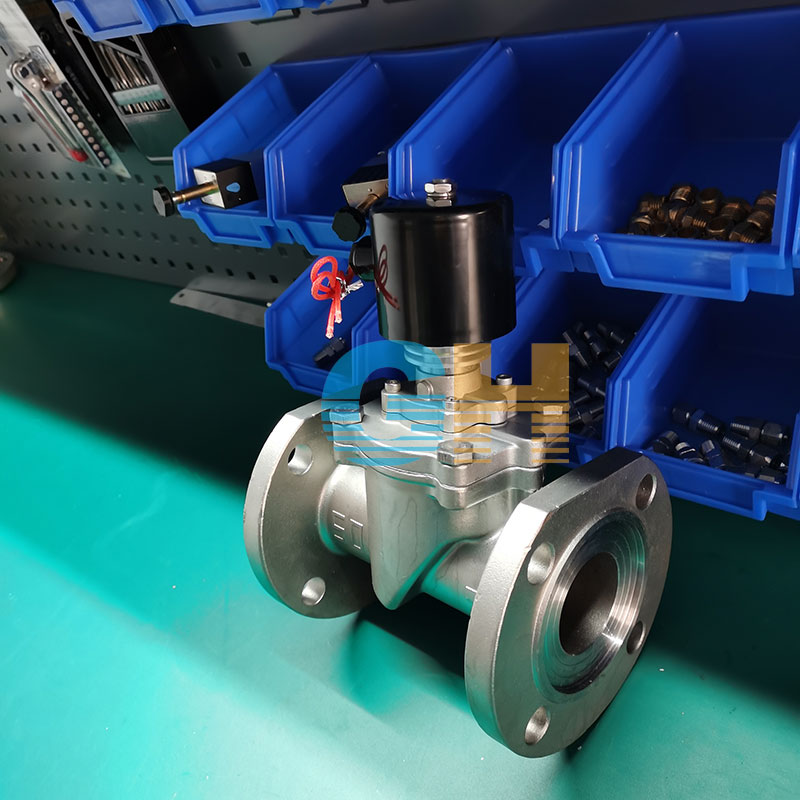

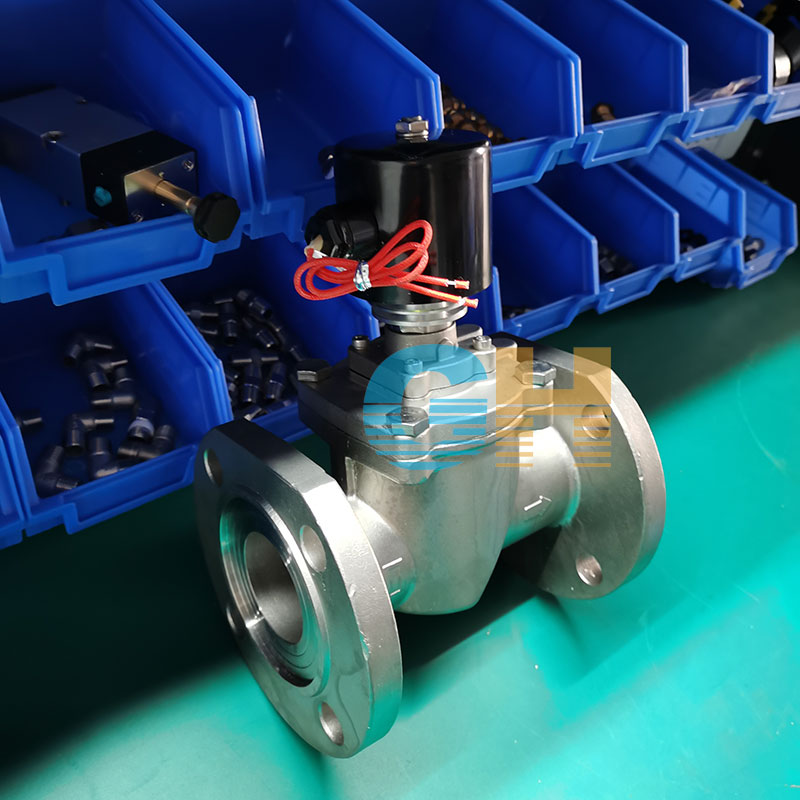

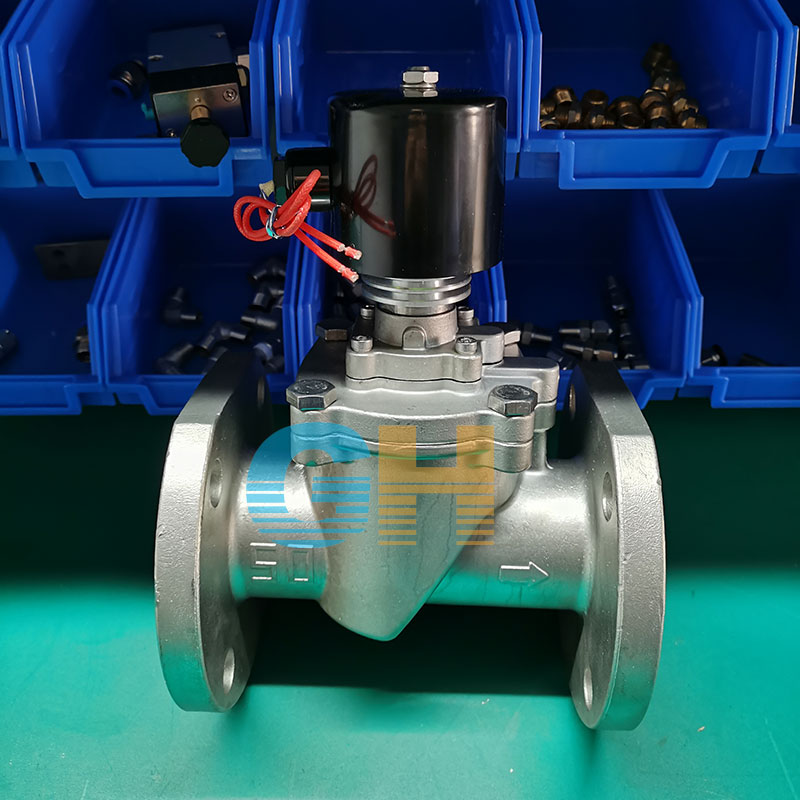

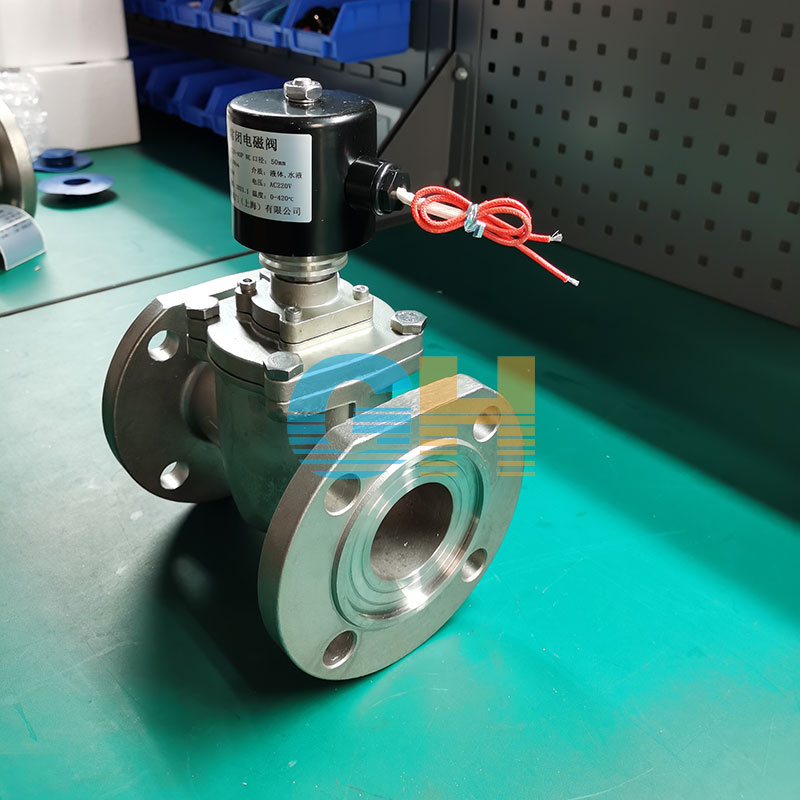

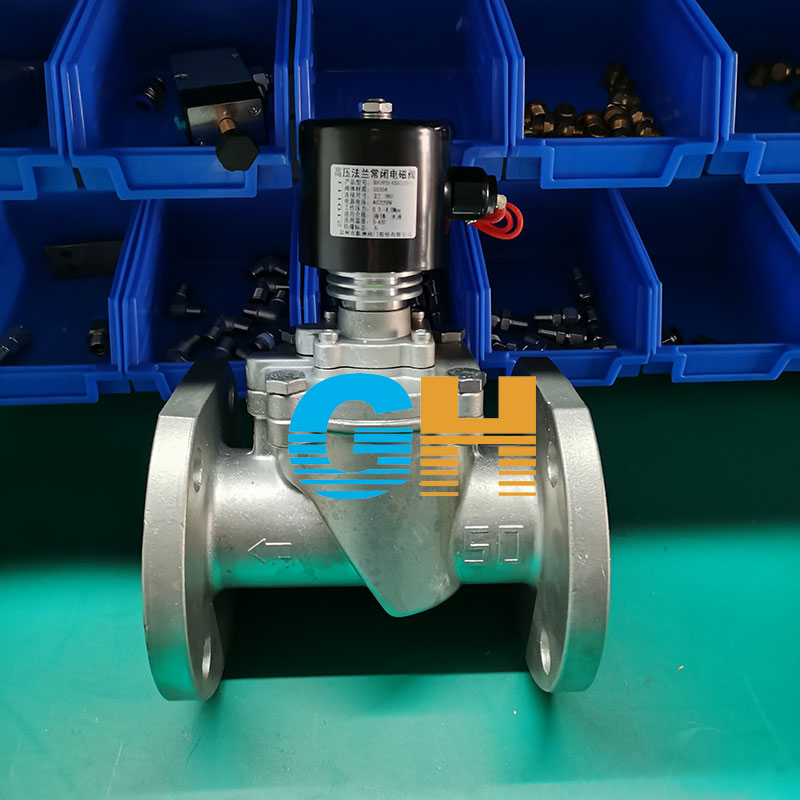

ZCG高溫蒸汽電磁閥產品特點:
1、耐高溫:密封材料采用耐高溫材料,線圈部分采用耐高溫電工材料, 增設散熱機構。
2、耐腐蝕:主要部件閥塞、閥體等采用不銹鋼和銅合金制成,防腐性能好。?耐磨損:選材合理,閥塞與閥間巧妙地利用流體潤滑作用,減少磨損。
ZCG高溫蒸汽電磁閥用途:
ZCG、ZCZG高溫電磁閥用于各種中溫、高溫、常壓、高壓場合,適用于中高溫熱水、高溫蒸汽、飽和蒸汽、過熱蒸汽及導熱油等管路的自動控制;廣泛應用于窯爐設備、干燥設備、石油化工、生物制藥、暖通空調、電鍍涂裝、橡塑機械、食品飲料、造紙、印染及電力礦業等行業,是自動化控制工程、項目改造及設備配套的產品。
ZCG高溫蒸汽電磁閥結構原理:
高溫電磁閥系管道連通型,先導式電磁閥,全閥由引導主閥啟閉的電磁先導閥與控制介質通斷的主閥兩大部分組成,導閥與主閥腔間有孔道相連通。當電磁先導閥通電后,先導閥動作,形成主閥內主管腔間壓差變化,并利用該壓差使主閥開啟,介質流通(此時主腔壓力大背腔壓力)當電磁先導閥斷電后,先導閥關閉,在主彈簧力作用下,主閥塞復位(此時背腔壓力大于主腔壓力),大閥關閉,介質不再流通。
?
ZCG高溫蒸汽電磁閥主要技術參數:
公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 |
公稱壓力(Mpa) | 1.6 | |||||
工作壓差(Mpa) | 0.04~1.6 | |||||
工作介質 | 蒸汽、油(高溫氣體、液體) | |||||
介質溫度(℃) | -40~350 | |||||
環境溫度(℃) | -40~60 | |||||
環境溫度(℃) | 95±3% | |||||
額定電壓(V) | Ac220 | |||||
功率(VA) | 45 | |||||
絕緣等級 | H級 | |||||
工作頻率 | 連續 | |||||
額定流量系數(KV) | 5.4 | 9 | 15 | 18 | 28 | 40 |
泄露量(ml/min) | 1.5 | 3.0 | 30 | 45 |
