| 品牌 : | GH/工恒 | 型號 : | DYP4X |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 形態 : | 球式 | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 零部件及配件 : | 閥體 | 驅動方式 : | 脈沖 |
| 適用介質 : | 水 | 類型(通道位置) : | 直通式 |
一、產品概述：

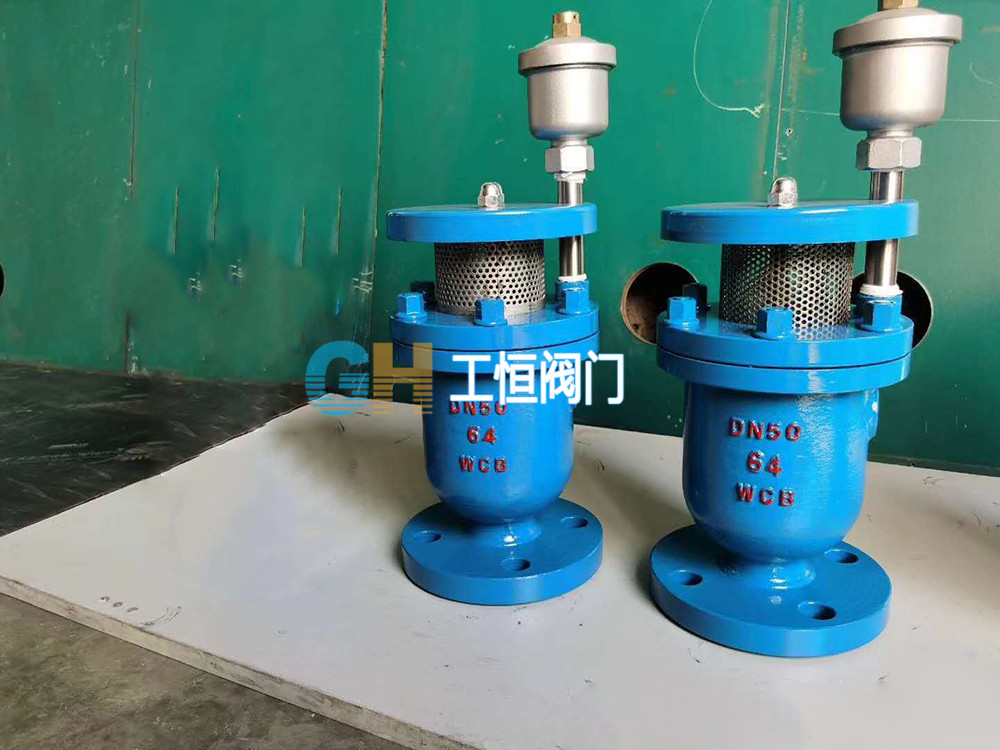

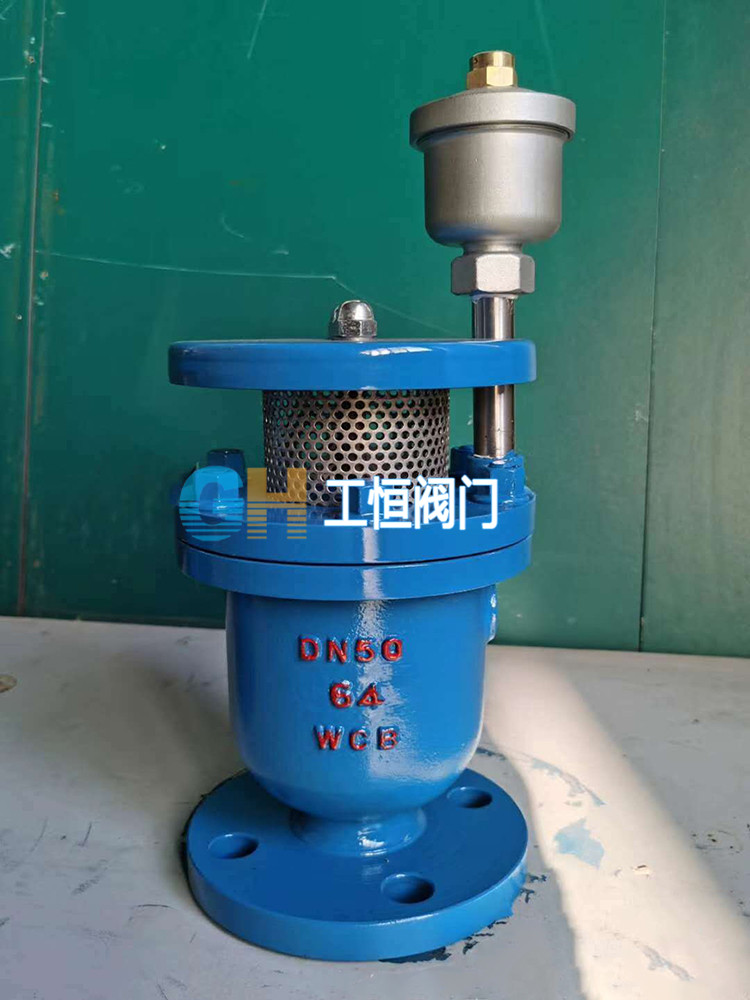

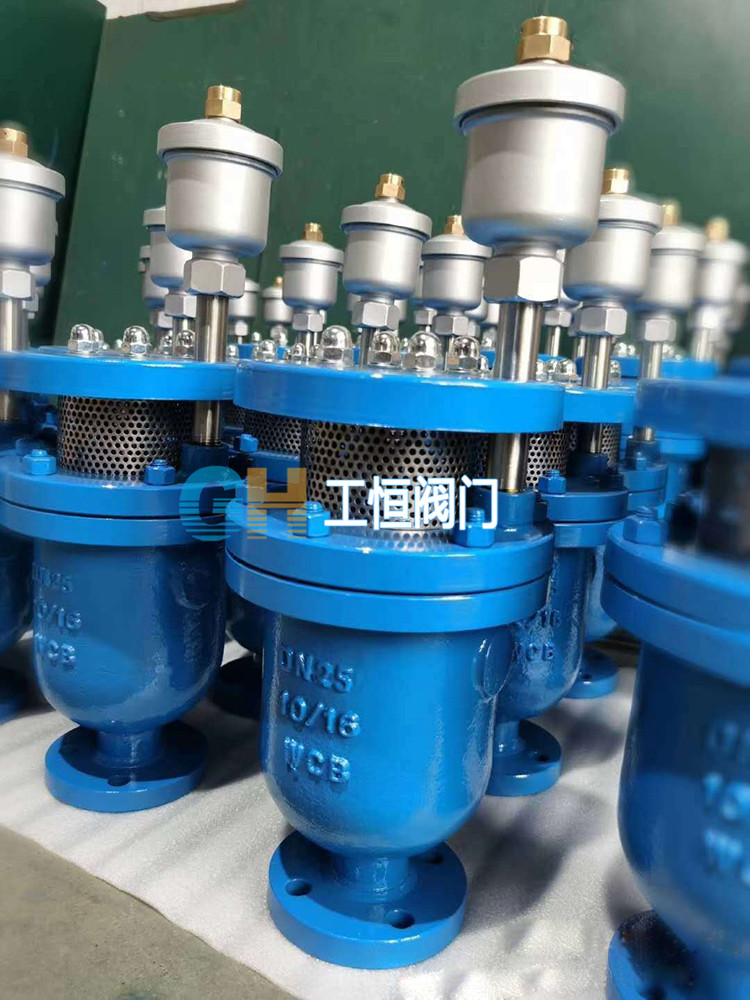

DYP4X卷簾式復合排氣閥又名組合式進排氣閥、高流量組合排氣閥，同時具備排氣和進氣功能。是在復合式的基礎上研發的新型產品，內部全部采用卷簾式結構設計。卷簾式復合排氣閥兼有復合式及卷簾式兩種功能，并且在工況當中適應能力強。可廣泛的應用在：化工、冶金、電力、環保等行業水力管道-20℃～90℃的工況當中。
二、產品特點：
1、采用卷簾式復合結構先進，應用在工況當中適應能力強。
2、卷簾式復合排氣閥采用雙口設計，由向量及大排氣閥組成工作時效率非常高。
3、浮球及托加采用不銹鋼材質，確保閥門的使用壽命長，并且排氣量大。
三、工作原理：
本閥門由吸排氣閥與卷簾式排氣閥組合而成。快速、大量排氣。當管道內開始進水時，能快速排出管中的氣體，同時采用雙層活動排氣，防止了沖擊效應。當管內注滿水時，主排氣口封住，積氣通過微量排氣閥排出。微量排氣閥采用卷簾密封式結構，能快速的排氣快速密封，減少了被雜物堵塞的可能性，同時具有自凈功能。
四、技術參數：
產品型號：DYP4X
口徑范圍：DN50～DN300
壓力范圍：PN10 、 PN16
溫度范圍： ≤90 ℃。
閥體材質： HT200、WCB、304
連接方式：法蘭
結構長度標準：GB/T12221-2005
連接法蘭標準：GB/T9113
