| 品牌 : | GH/工恒 | 型號 : | U11SM |
| 材質 : | 不銹鋼 | 連接形式 : | 螺紋 |
| 公稱通徑 : | 15-50 | 適用介質 : | 蒸氣、氣 水、油品、煤氣、氨 |
| 壓力環境 : | 高壓 | 工作溫度 : | 高溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 執行器 |
| 用途 : | 截止 | 類型(通道位置) : | 二通式 |
| 密封材料 : | 不銹鋼 |
一、概述：

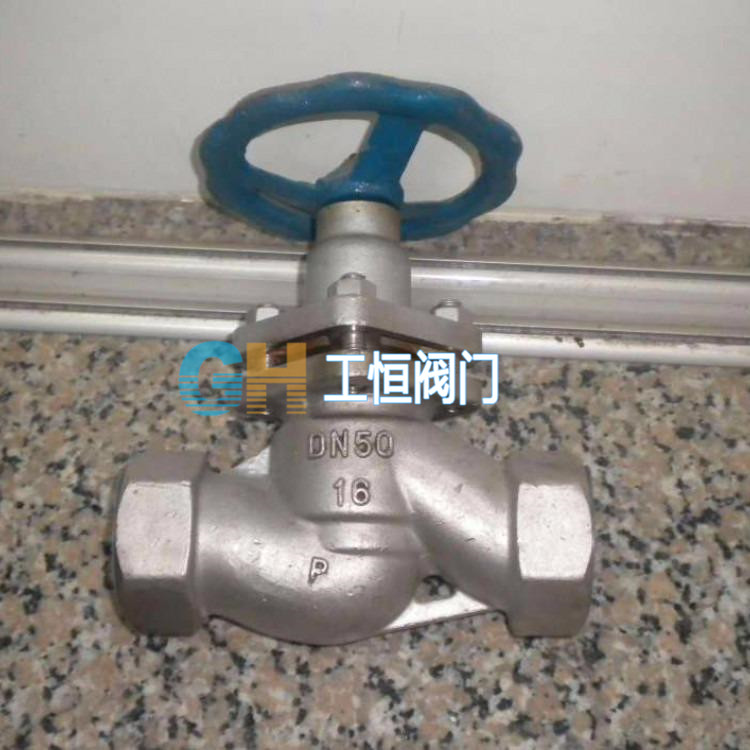

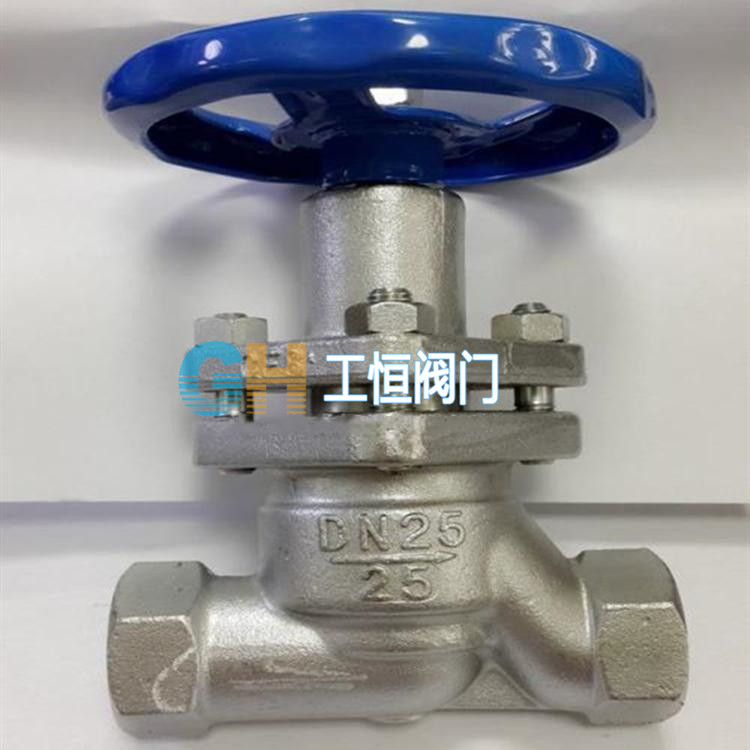

U11SM內螺紋柱塞閥在閥門中術柱塞與密封環間采用過盈配合，通過調節閥蓋中法蘭調節螺柱，使密封環壓縮所產生側向力與閥體中孔面及柱塞外圓密封。由于彈性強、耐磨性高的無毒新型密封材料具有自動補償任何因熱膨脹引起的變化，從而保證了閥門密封性，了內外泄漏。同時內螺紋柱塞閥閥門開啟力矩小、密封面積大、適用介質廣、適應溫度高、密封性可靠、使用壽命長、維修方便等特點。廣泛適用于石油、化工、電力、制藥、食品等行業。
二、產品特點：
U11SM內螺紋柱塞閥的特點為內螺紋柱塞閥無需保養，內螺紋柱塞閥無需保養，是跑、冒、滴、漏的克星。其原理是由手輪旋轉通過閥桿帶動柱塞在孔架中間上下往復運動來完成啟閉功能。
三、性能規范：
閥體材料 | 適用溫度 | 適用介質 | 壓力范圍 |
鑄鋼 | ≤250℃ | 水、蒸汽、油品 | PN 1.6-6.4MPa |
鑄鐵 | ≤180℃ | 水、蒸汽、油品 | PNl．6 |
不銹鋼 | ≤200℃ | 通徑范圍 | |
含鉬不銹鋼 | ≤200℃ | 氮、氫、尿素等 | DN15-300mm |
四、主要連接尺寸：
公稱通徑 DN(mm) | U11SM、UJl1H-1.6 25.40 C．P．R 主要結構尺寸及外形尺寸 | |||||||
閥體長度 L | 接頭長度 L1 | 接頭長度 S | 手輪直徑 Do | 管螺紋 G (寸) | 關閉高度 H≈ | 開啟高度 H1≈ | 重量 (kg) | |
15 | 90 | 14 | 32 | 80 | 1/2 | 133 | 157 | 2.1 |
20 | 100 | 16 | 36 | 100 | 3/4 | 141 | 169 | 2.8 |
25 | 120 | 18 | 46 | 120 | 1 | 165 | 199 | 3.8 |
32 | 140 | 20 | 55 | 140 | 11/4 | 179 | 225 | 5.8 |
40 | 170 | 22 | 65 | 160 | 11/2 | 198 | 246 | 8.3 |
50 | 200 | 24 | 80 | 200 | 2 | 226 | 282 | 13.2 |
