| 品牌 : | GH/工恒 | 型號 : | ZRSF |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | 20-300 |
| 適用介質 : | 水、蒸汽 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 電子 |
| 零部件及配件 : | 定位器 | 用途 : | 調節 |
| 類型(通道位置) : | 三通式 |

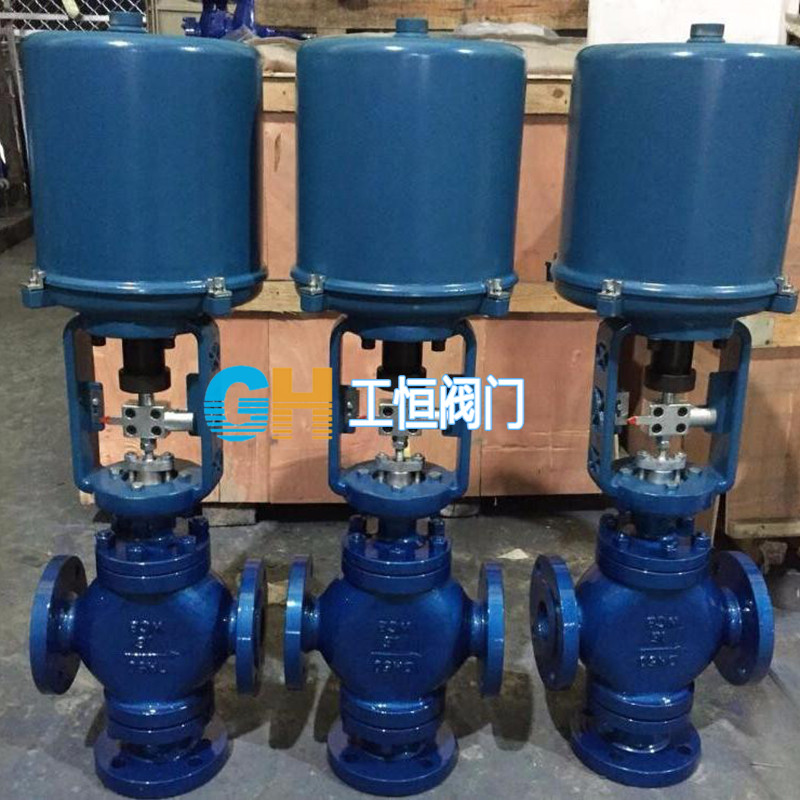

電動三通調節閥
電動三通分流調節閥-ZRSF
電動三通合流調節閥-ZRSH
一、電動三通調節閥 概述
ZRSF(H)電動三通調節閥采用雙閥芯上下導向結構，配用電動執行機構機構，閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），從而達到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的使用要求。該閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確和維修方便等優點。可用于各種不同的工作條件，特別適用于石油工業熱交換器的溫度控制系統和其他的各行業的自動化控制系統。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種型式。產品公稱壓力等級有 PN1.6 、 4.0 6.4 ；閥體口徑范圍 DN20-DN300 ；適用流體溫度 -150℃ -+ 560℃ 范圍內多種檔次；泄露等級氛分為 Ⅳ 級、 Ⅴ 級、 Ⅵ 級；流量特性有直線、等百分比。多種規格可供選擇。
二、電動三通調節閥 主零件材料及結構圖
| 1 | 閥體 | WCB | CF8 | CF 8M | CF 3M |  |
| 2 | 閥座 | 304 | 304 | 316 | 316L | |
| 3 | 閥芯 | 304 | 304 | 316 | 316L | |
| 4 | 導向套 | WCB | CF8 | CF 8M | CF 3M | |
| 5 | 閥蓋 | WCB | CF8 | CF 8M | CF 3M | |
| 6 | 閥桿 | 304 | 304 | 316 | 316L | |
| 7 | 填料 | PTFE/ 柔性石墨 | ||||
| 8 | 彈簧 | 65Mn | 304 | 316 | 316L | |
| 9 | 螺母 | 304 | 304 | 316 | 316L | |
三、電動三通調節閥 閥蓋形式
注：常溫型：常溫型工作溫度 -20-+ 200℃ ，泄露等級為 Ⅳ 級。
高溫型閥蓋增設散熱片，可用于介質溫度 -60-+ 450℃ 的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵 流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于 -196℃ 深冷場合。
四、電動三通調節閥 主要技術參數
| 公稱通徑 DN （ mm ） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數 (KV) | 合流 | 6.3 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
| 分流 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | |||||||
| 額定行程 L （ mm ） | 16 | 25 | 40 | 60 | 100 | |||||||||
| 公稱壓力 PN （ MPa ） | 1.6 2.5 4.0 6.4 10.0 | |||||||||||||
| 執行機構型號 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 | |||||||
| 3810L | 381LSA-08 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-160 | ||||||||
| 固有流量特性 | 直線、等百分比 | |||||||||||||
| 固有可調比 | 30 ： 1 | |||||||||||||
| 工作溫度 t （ ℃ ） | 普通型：鑄鋼 -40-250 ；鑄不銹鋼 -60-250 散熱型：鑄鋼 -40-450 ；鑄不銹鋼 -60-450 | |||||||||||||
| 輸入信號 | 0-10mADC 、 4-20mADC 、 220VAC （開關信號） | |||||||||||||
| 電源電壓 | 220VAC 50Hz | |||||||||||||
五、電動三通調節閥 電動執行機構
1 、電動執行機構主要性能參數
| 型號 | 額定輸出力 N | 速度 mm/s | 技術參數 | ||||
| PSL | 381L | PSL | 381L | PSL | 381L | PSL | 381L |
| 201 | 381LSA-08 381LXA-08 | 1000 | 800 800 | 0.25 | 4.2 4.2 | 電源： AC220V 50Hz 輸入信號： DC4-20mA DC1-5V ( 信號線用屏蔽線 ) 輸出信號： DC4 ～ 20mA 防護等級： IP67 帶手輪 | 電源： AC220V 50Hz 輸入信號： DC4-20mA DC1-5V ( 信號線用屏蔽線 ) 輸出信號： DC4 ～ 20mA 防護等級：相當 IP55 隔爆標志： ExdⅡBT4 帶手柄 |
| 202 | 381LSA-20 381LXA-20 | 2000 | 2000 2000 | 0.50 | 2.1 2.1 | ||
| 204 | 381LSB-30 381LXB-30 | 4500 | 3000 3000 | 0.50 | 3.5 3.5 | ||
| 208 | 381LSB-50 381LXB-50 | 8000 | 5000 5000 | 1.00 | 1.7 1.7 | ||
| 312 | 381LSC-65 | 12000 | 6500 | 0.60 | 2.8 | ||
| 325 | 381LSC-99 | 25000 | 10000 | 1.0 | 2.0 | ||
2 、主要性能指標
| 項目 | 指標值 | ||
| 基本誤差％ | 配 3810L ±2.5 ； 帶定位器 ±1.0 | ||
| 回差％ | 配 381L ±2.0 ； 配 PSL±1.0 | ||
| 死區％ | 1.0 | ||
| 始終點偏差％ | 電開 | 始點 | ±2.5 |
| 終點 | ±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 可調范圍 | 50 ： 1 | ||
| 額定行程偏差％ | 2.5 | ||
| 泄量量 L/H | 符合 JB/T7387-94 IV 級 小于閥的額定容量 ×10-4 | ||
3 、允許壓差
| 公稱通徑 (mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||
| 閥座直徑 (mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 執行機構 | 允許壓差 △P （ MPa ） | ||||||||||||||||
| 配 PSL | PSL202 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 | ||||||||
| PSL204 | 4.31 | 2.76 | 1.76 | 1.04 | 0.69 | 0.44 | |||||||||||
| PSL208 | 1.86 | 1.23 | 0.78 | 0.50 | 0.35 | 0.20 | |||||||||||
| PSL320 | 1.26 | 0.87 | 0.49 | 0.32 | 0.22 | ||||||||||||
| 配 381L | 381LSA-20 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 | ||||||||
| 381LSB-50 | 4.79 | 3.06 | 1.96 | 1.16 | 0.76 | 0.49 | |||||||||||
| 381LSC-65 | 1.51 | 0.99 | 0.64 | 0.41 | 0.28 | ||||||||||||
| 381LSC-99 | 0.63 | 0.44 | 0.25 | 0.16 | 0.11 | ||||||||||||
注 : 實際配置需根據具體工藝參數確定。如果允許壓差一清楚或 工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決
六、 ZRSF(H) 電動三通調節閥 主要外型尺寸
| 公稱通徑（ DN ） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
| 結構長度 （ L ） | PN16/25 | 180 | 185 | 200 | 220 | 250 | 275 | 305 | 350 | 410 | 450 | 550 | 670 | 770 | ||
| PN40 | 185 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 690 | 795 | |||
| PN64 | 190 | 200 | 220 | 240 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 752 | 819 | |||
| 常溫型 （ H ） | PN16/25 | 535 | 553 | 556 | 698 | 703 | 959 | 969 | 981 | 1061 | 1076 | 1109 | 1361 | 1458 | ||
| PN40 | 540 | 558 | 561 | 703 | 708 | 964 | 974 | 986 | 1066 | 1081 | 1114 | 1366 | 1463 | |||
| PN64 | 545 | 563 | 566 | 708 | 713 | 969 | 979 | 991 | 1071 | 1086 | 1119 | 1371 | 1468 | |||
| 高溫型 （ H ） | PN16/25 | 735 | 753 | 756 | 898 | 903 | 1209 | 1219 | 1231 | 1381 | 1396 | 1429 | 1711 | 1808 | ||
| PN40 | 745 | 763 | 766 | 908 | 913 | 1219 | 1229 | 1241 | 1391 | 1406 | 1439 | 1721 | 1818 | |||
| PN64 | 755 | 773 | 776 | 918 | 923 | 1229 | 1239 | 1251 | 1401 | 1416 | 1449 | 1731 | 1828 | |||
| H1 | PN16/25 | 95 | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 465 | ||
| PN40 | 100 | 122 | 125 | 144 | 149 | 193 | 213 | 225 | 273 | 283 | 325 | 446 | 470 | |||
| PN64 | 105 | 127 | 130 | 149 | 154 | 198 | 218 | 230 | 278 | 288 | 330 | 451 | 475 | |||
| H2 | 87 | 90 | ||||||||||||||
| D | 225 | 257 | 310 | |||||||||||||
| 壓力等級 | GB ： 1.6 、 2.5 、 4.0 、 6.4MPa ANSI ： 150 、 300 、 600LB JIS ： 10 、 20 、 30K | |||||||||||||||
| 執行機構 | PSL 系列、 3810 系列、 DKJ 或 DKZ 系列等 | |||||||||||||||
